Gerätevariante
Ausschließlich für
Gerätevarianten mit
Versorgungsspan-
nung
Merkmalswert PP:
Ausschließlich für
Gerätevarianten mit
Versorgungsspan-
nung
Merkmalswert K9
oder KK:

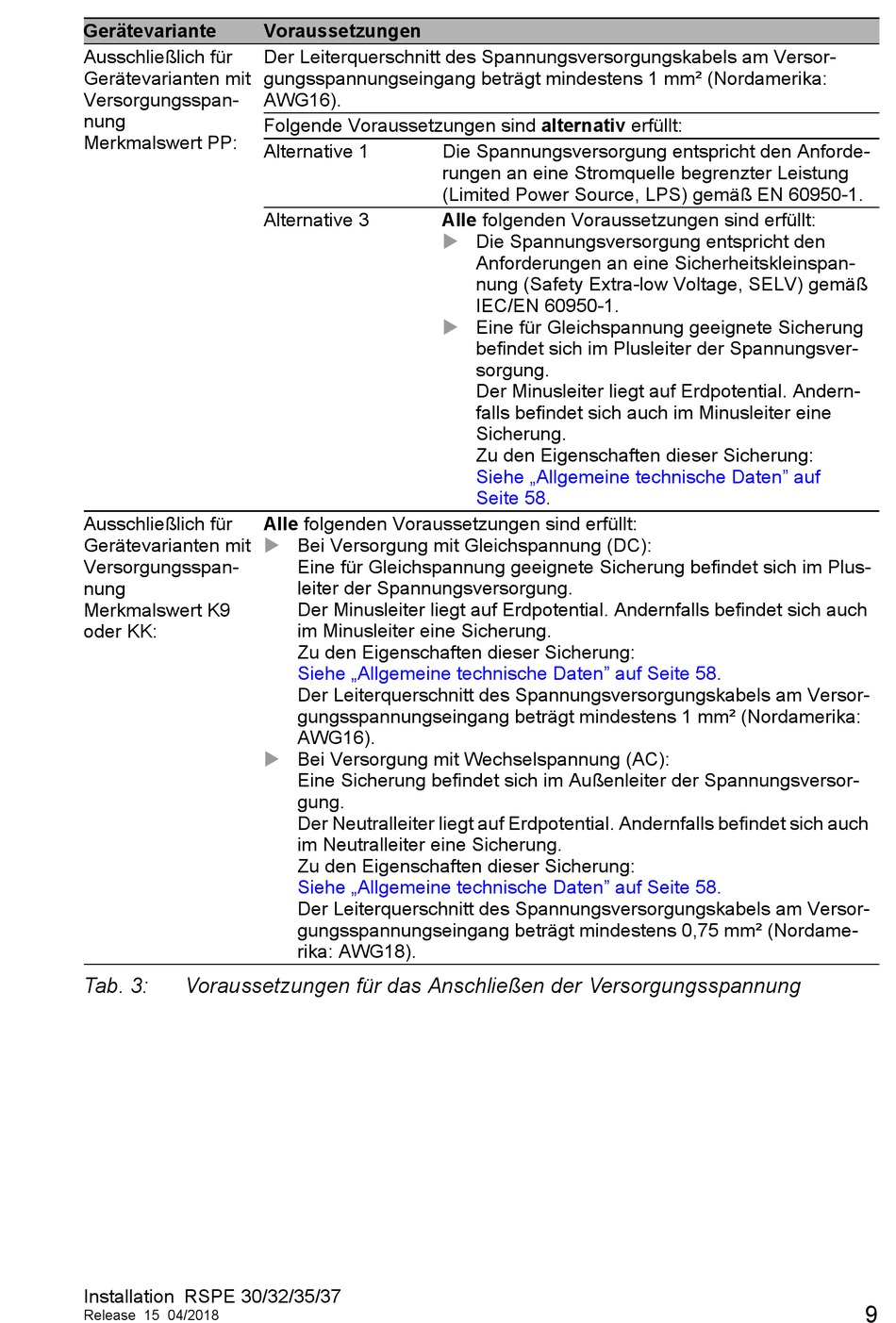

Tab. 3: Voraussetzungen für das Anschließen der Versorgungsspannung
Installation RSPE 30/32/35/37
Release 15 04/2018
Voraussetzungen
Der Leiterquerschnitt des Spannungsversorgungskabels am Versor-
gungsspannungseingang beträgt mindestens 1 mm² (Nordamerika:
AWG16).
Folgende Voraussetzungen sind alternativ erfüllt:
Alternative 1
Alternative 3
Alle folgenden Voraussetzungen sind erfüllt:
 Bei Versorgung mit Gleichspannung (DC):
Eine für Gleichspannung geeignete Sicherung befindet sich im Plus-
leiter der Spannungsversorgung.
Der Minusleiter liegt auf Erdpotential. Andernfalls befindet sich auch
im Minusleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf Seite 58.
Der Leiterquerschnitt des Spannungsversorgungskabels am Versor-
gungsspannungseingang beträgt mindestens 1 mm² (Nordamerika:
AWG16).

Bei Versorgung mit Wechselspannung (AC):
Eine Sicherung befindet sich im Außenleiter der Spannungsversor-
gung.
Der Neutralleiter liegt auf Erdpotential. Andernfalls befindet sich auch
im Neutralleiter eine Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf Seite 58.
Der Leiterquerschnitt des Spannungsversorgungskabels am Versor-
gungsspannungseingang beträgt mindestens 0,75 mm² (Nordame-
rika: AWG18).
Die Spannungsversorgung entspricht den Anforde-
rungen an eine Stromquelle begrenzter Leistung
(Limited Power Source, LPS) gemäß EN 60950-1.
Alle folgenden Voraussetzungen sind erfüllt:
 Die Spannungsversorgung entspricht den
Anforderungen an eine Sicherheitskleinspan-
nung (Safety Extra-low Voltage, SELV) gemäß
IEC/EN 60950-1.

Eine für Gleichspannung geeignete Sicherung
befindet sich im Plusleiter der Spannungsver-
sorgung.
Der Minusleiter liegt auf Erdpotential. Andern-
falls befindet sich auch im Minusleiter eine
Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf
Seite 58.
