1.5

Ethernet-Ports

An den Geräte-Ports können Sie über Twisted-Pair-Kabel oder Lichtwellen-
leiter (LWL) Endgeräte oder weitere Segmente anschließen.
RSPE32
x
Port 1 GE/FE Combo-Port 1 für Gigabit-Ethernet und Fast-Ethernet
Port 2 GE/FE Combo-Port 2 für Gigabit-Ethernet und Fast-Ethernet
Port 3 GE/FE Combo-Port 3 für Gigabit-Ethernet und Fast-Ethernet
Port 4 GE/FE Combo-Port 4 für Gigabit-Ethernet und Fast-Ethernet
Ports 5 bis 12 Twisted-Pair-Port für Fast-Ethernet
PoE-fähig bei den Gerätevarianten RSPE 35 und RSPE 37

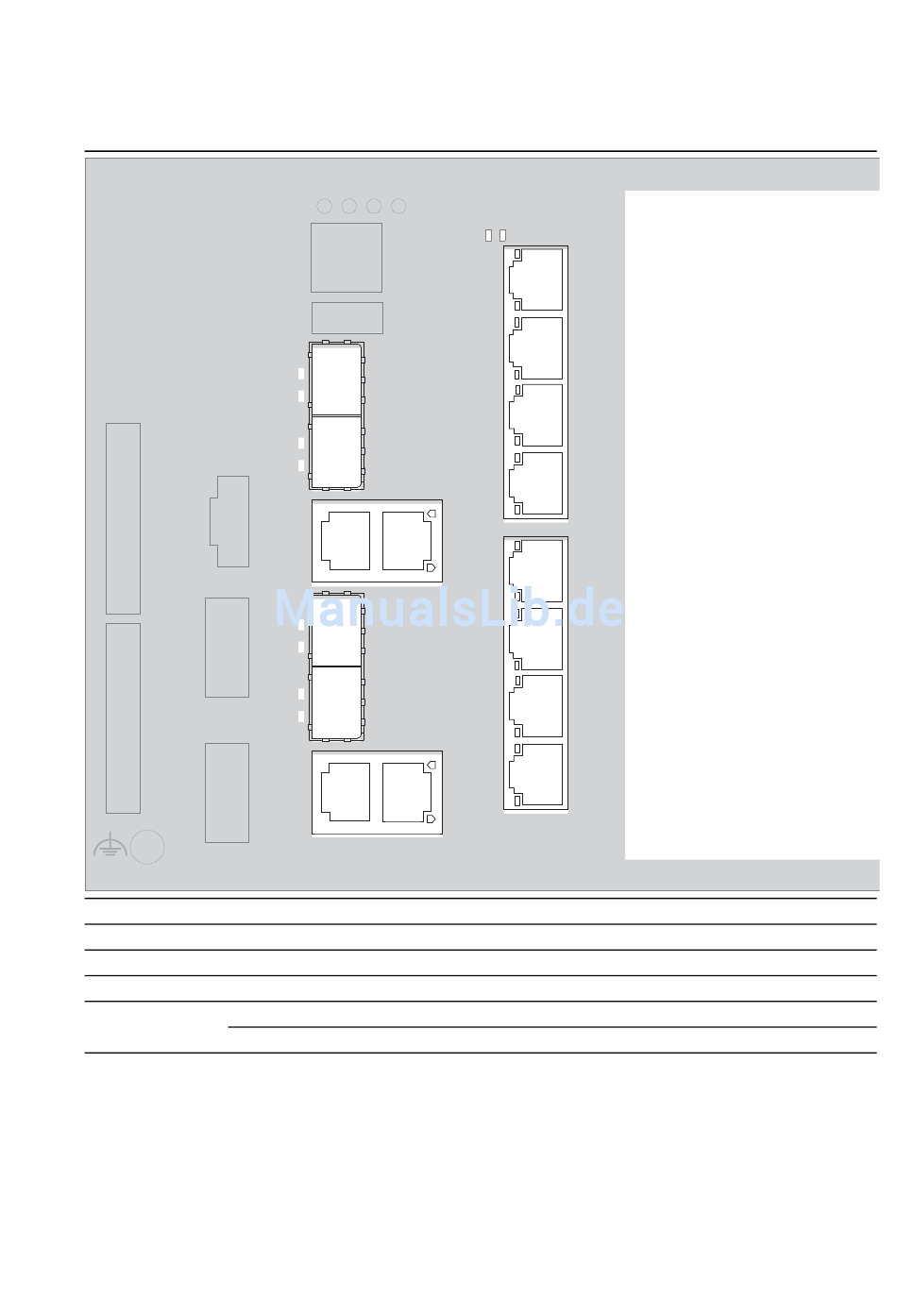

Tab. 6: Anordnung der Ethernet-Ports am Gerät
Anmerkung: Mit dem Einsatz von Medienmodulen erhalten Sie bis zu
16 zusätzliche Fast-Ethernet-Ports an einem RSPM-Grundgerät.
Weitere Informationen zu den Medienmodulen finden Sie im „Anwender-
Handbuch Installation RSPM".
Installation RSPE 30/32/35/37
Release 15 04/2018
1
GE/FE
2
GE/FE
1
GE/FE
3
GE/FE
4
GE/FE
3
GE/FE
5
6
7
8
2
GE/FE
9
10
11
12
4
GE/FE
27
