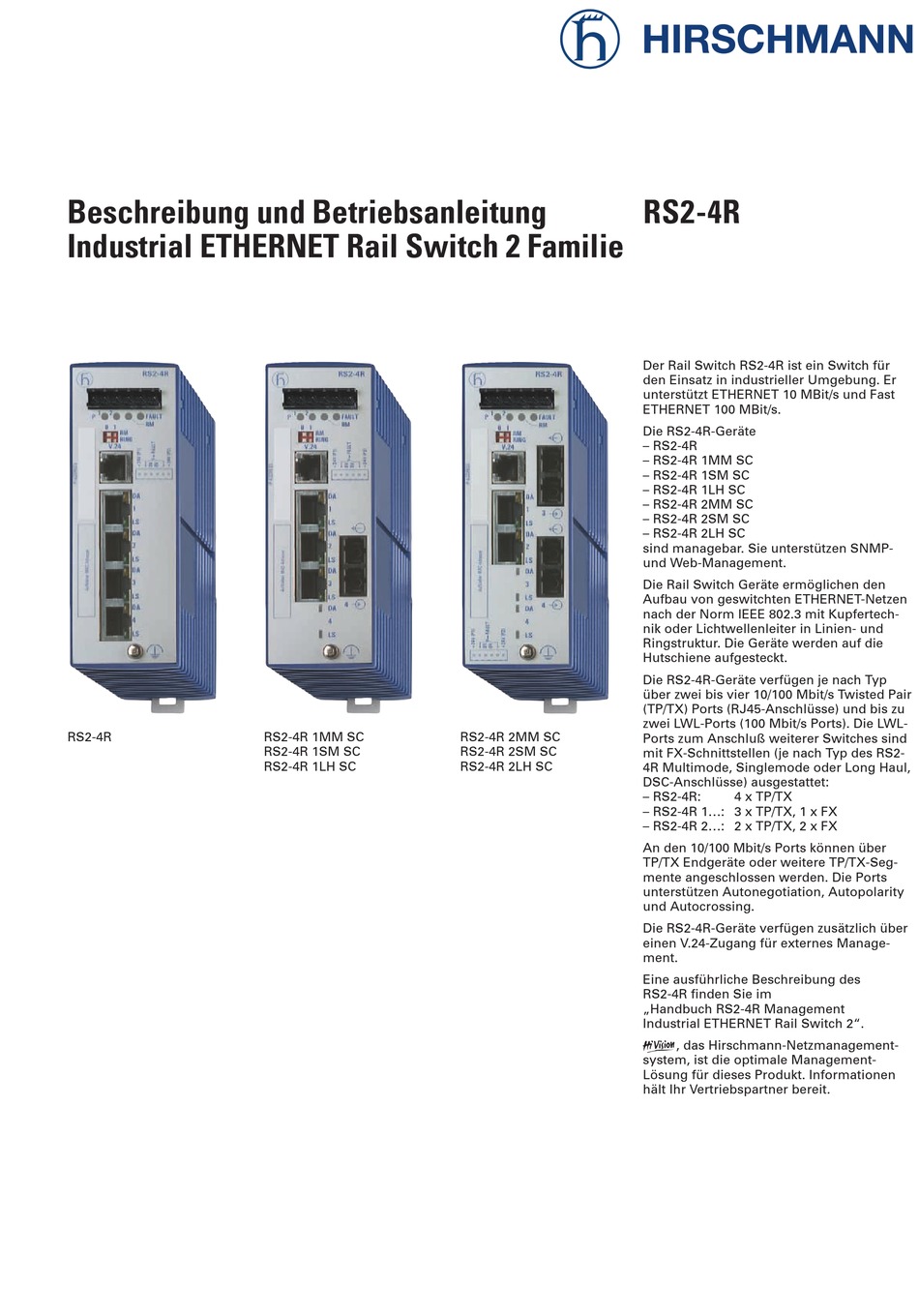

Beschreibung und Betriebsanleitung
Industrial ETHERNET Rail Switch 2 Familie
RS2-4R RS2-4R 1MM SC
RS2-4R 1SM SC
RS2-4R 1LH SC
RS2-4R 2MM SC
RS2-4R 2SM SC
RS2-4R 2LH SC
RS2-4R
Der Rail Switch RS2-4R ist ein Switch für
den Einsatz in industrieller Umgebung. Er
unterstützt ETHERNET 10 MBit/s und Fast
ETHERNET 100 MBit/s.
Die RS2-4R-Geräte
– RS2-4R
– RS2-4R 1MM SC
– RS2-4R 1SM SC
– RS2-4R 1LH SC
– RS2-4R 2MM SC
– RS2-4R 2SM SC
– RS2-4R 2LH SC
sind managebar. Sie unterstützen SNMP-
und Web-Management.
Die Rail Switch Geräte ermöglichen den
Aufbau von geswitchten ETHERNET-Netzen
nach der Norm IEEE 802.3 mit Kupfertech-
nik oder Lichtwellenleiter in Linien- und
Ringstruktur. Die Geräte werden auf die
Hutschiene aufgesteckt.
Die RS2-4R-Geräte verfügen je nach Typ
über zwei bis vier 10/100 Mbit/s Twisted Pair
(TP/TX) Ports (RJ45-Anschlüsse) und bis zu
zwei LWL-Ports (100 Mbit/s Ports). Die LWL-
Ports zum Anschluß weiterer Switches sind
mit FX-Schnittstellen (je nach Typ des RS2-
4R Multimode, Singlemode oder Long Haul,
DSC-Anschlüsse) ausgestattet:
– RS2-4R: 4 x TP/TX
– RS2-4R 1...: 3 x TP/TX, 1 x FX
– RS2-4R 2...: 2 x TP/TX, 2 x FX
An den 10/100 Mbit/s Ports können über
TP/TX Endgeräte oder weitere TP/TX-Seg-
mente angeschlossen werden. Die Ports
unterstützen Autonegotiation, Autopolarity
und Autocrossing.
Die RS2-4R-Geräte verfügen zusätzlich über
einen V.24-Zugang für externes Manage-
ment.
Eine ausführliche Beschreibung des
RS2-4R finden Sie im
„Handbuch RS2-4R Management
Industrial ETHERNET Rail Switch 2".
F, das Hirschmann-Netzmanagement-
system, ist die optimale Management-
Lösung für dieses Produkt. Informationen
hält Ihr Vertriebspartner bereit.
