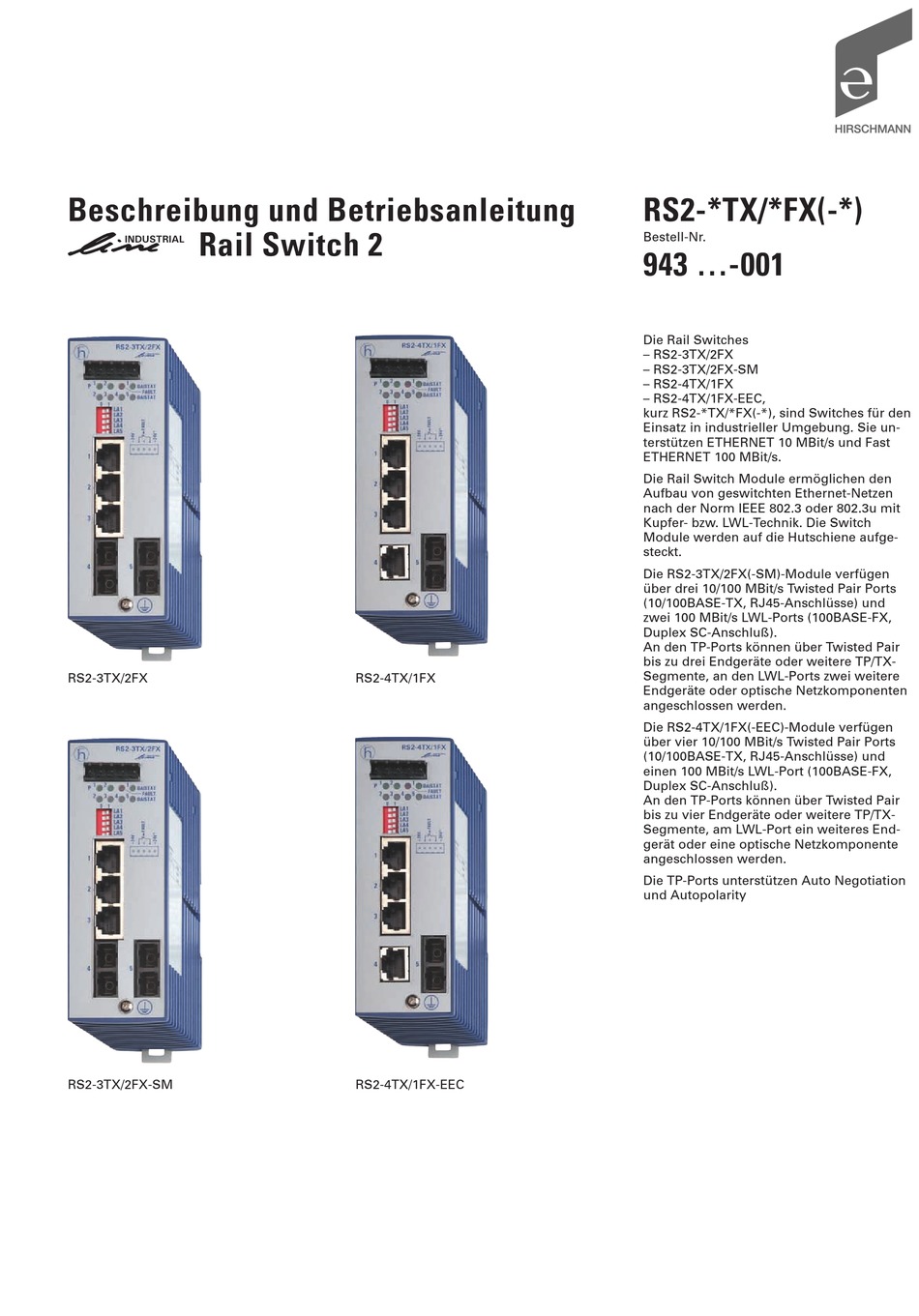

Beschreibung und Betriebsanleitung
i Rail Switch 2
RS2-3TX/2FX
RS2-3TX/2FX-SM
RS2-4TX/1FX
RS2-4TX/1FX-EEC
RS2-*TX/*FX(-*)
Bestell-Nr.
943 ...-001
Die Rail Switches
– RS2-3TX/2FX
– RS2-3TX/2FX-SM
– RS2-4TX/1FX
– RS2-4TX/1FX-EEC,
kurz RS2-*TX/*FX(-*), sind Switches für den
Einsatz in industrieller Umgebung. Sie un-
terstützen ETHERNET 10 MBit/s und Fast
ETHERNET 100 MBit/s.
Die Rail Switch Module ermöglichen den
Aufbau von geswitchten Ethernet-Netzen
nach der Norm IEEE 802.3 oder 802.3u mit
Kupfer- bzw. LWL-Technik. Die Switch
Module werden auf die Hutschiene aufge-
steckt.

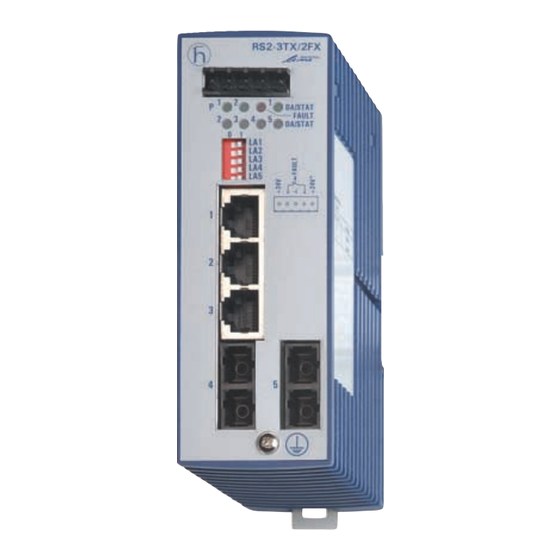

Die RS2-3TX/2FX(-SM)-Module verfügen
über drei 10/100 MBit/s Twisted Pair Ports
(10/100BASE-TX, RJ45-Anschlüsse) und
zwei 100 MBit/s LWL-Ports (100BASE-FX,
Duplex SC-Anschluß).
An den TP-Ports können über Twisted Pair
bis zu drei Endgeräte oder weitere TP/TX-
Segmente, an den LWL-Ports zwei weitere
Endgeräte oder optische Netzkomponenten
angeschlossen werden.
Die RS2-4TX/1FX(-EEC)-Module verfügen
über vier 10/100 MBit/s Twisted Pair Ports
(10/100BASE-TX, RJ45-Anschlüsse) und
einen 100 MBit/s LWL-Port (100BASE-FX,
Duplex SC-Anschluß).
An den TP-Ports können über Twisted Pair
bis zu vier Endgeräte oder weitere TP/TX-
Segmente, am LWL-Port ein weiteres End-
gerät oder eine optische Netzkomponente
angeschlossen werden.
Die TP-Ports unterstützen Auto Negotiation
und Autopolarity
