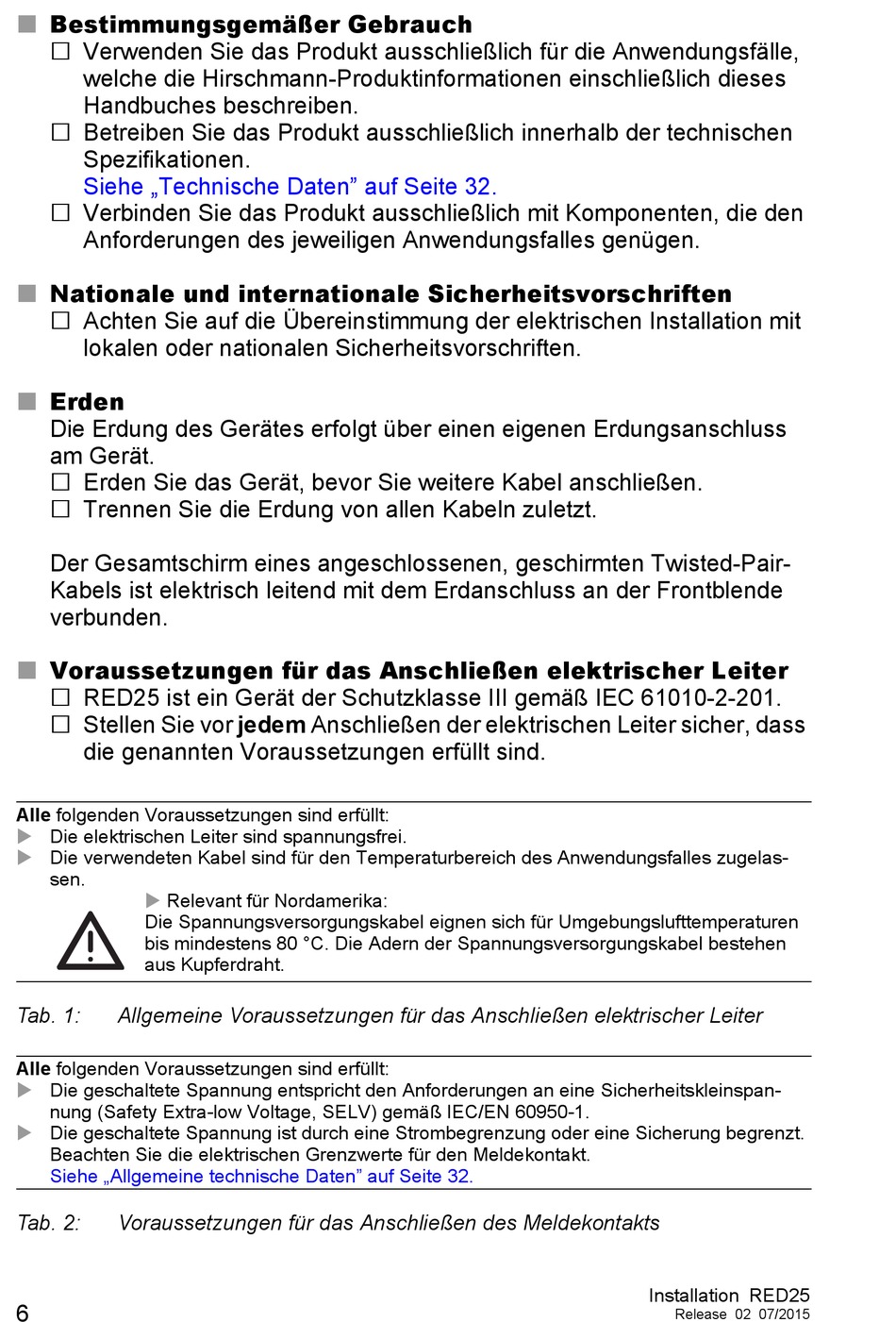

Bestimmungsgemäßer Gebrauch
Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle,
welche die Hirschmann-Produktinformationen einschließlich dieses
Handbuches beschreiben.
Betreiben Sie das Produkt ausschließlich innerhalb der technischen
Spezifikationen.
Siehe „Technische Daten" auf Seite 32.
Verbinden Sie das Produkt ausschließlich mit Komponenten, die den
Anforderungen des jeweiligen Anwendungsfalles genügen.
Nationale und internationale Sicherheitsvorschriften
Achten Sie auf die Übereinstimmung der elektrischen Installation mit
lokalen oder nationalen Sicherheitsvorschriften.
Erden
Die Erdung des Gerätes erfolgt über einen eigenen Erdungsanschluss
am Gerät.
Erden Sie das Gerät, bevor Sie weitere Kabel anschließen.
Trennen Sie die Erdung von allen Kabeln zuletzt.
Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-
Kabels ist elektrisch leitend mit dem Erdanschluss an der Frontblende
verbunden.
Voraussetzungen für das Anschließen elektrischer Leiter
RED25 ist ein Gerät der Schutzklasse III gemäß IEC 61010-2-201.
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass
die genannten Voraussetzungen erfüllt sind.
Alle folgenden Voraussetzungen sind erfüllt:
Die elektrischen Leiter sind spannungsfrei.
Die verwendeten Kabel sind für den Temperaturbereich des Anwendungsfalles zugelas-
sen.
Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungslufttemperaturen
bis mindestens 80 °C. Die Adern der Spannungsversorgungskabel bestehen
aus Kupferdraht.
Tab. 1:
Allgemeine Voraussetzungen für das Anschließen elektrischer Leiter
Alle folgenden Voraussetzungen sind erfüllt:
Die geschaltete Spannung entspricht den Anforderungen an eine Sicherheitskleinspan-
nung (Safety Extra-low Voltage, SELV) gemäß IEC/EN 60950-1.
Die geschaltete Spannung ist durch eine Strombegrenzung oder eine Sicherung begrenzt.
Beachten Sie die elektrischen Grenzwerte für den Meldekontakt.
Siehe „Allgemeine technische Daten" auf Seite 32.
Tab. 2:
Voraussetzungen für das Anschließen des Meldekontakts
6
Installation RED25
Release 02 07/2015
