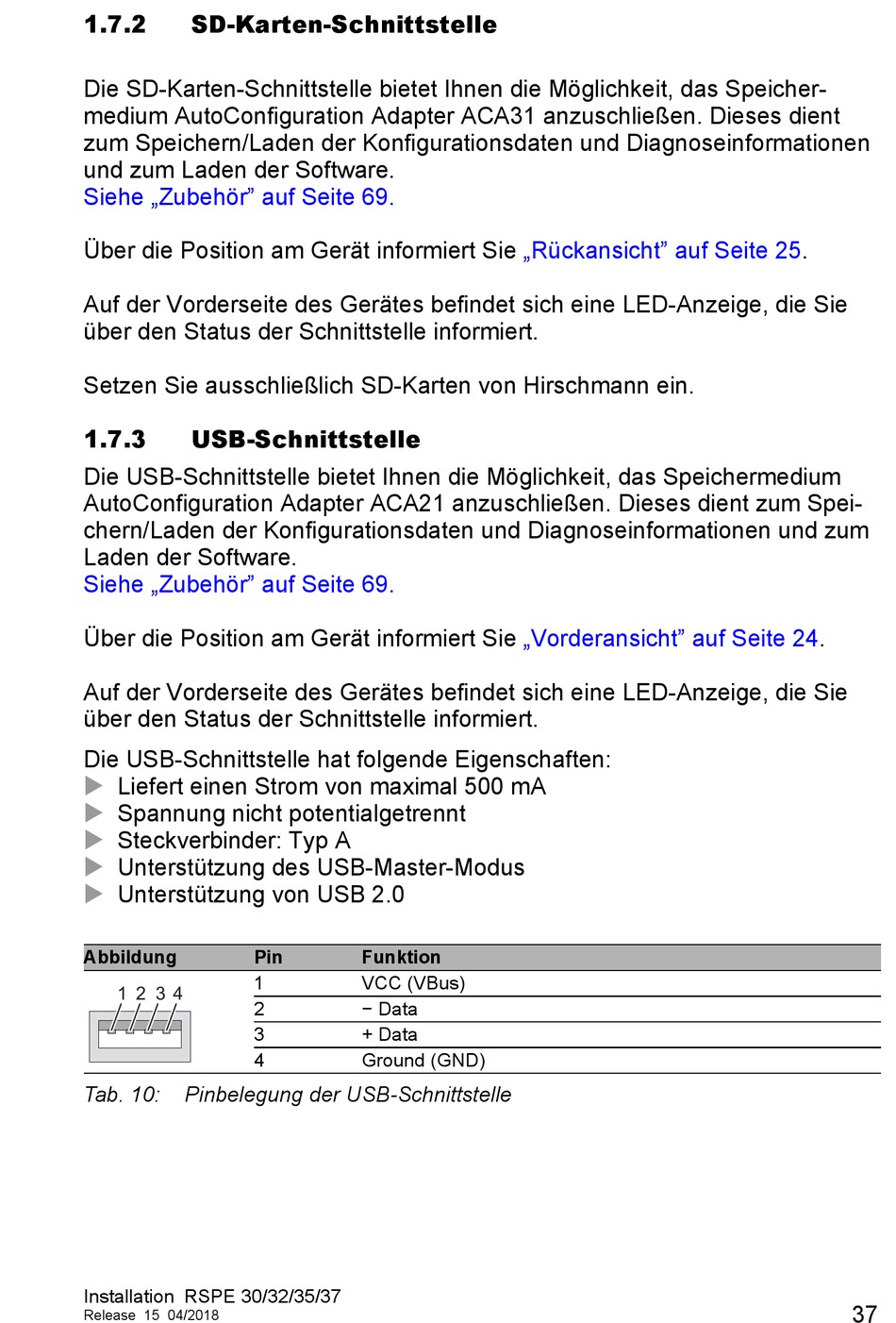

SD-Karten-Schnittstelle

Die SD-Karten-Schnittstelle bietet Ihnen die Möglichkeit, das Speicher-
medium AutoConfiguration Adapter ACA31 anzuschließen. Dieses dient
zum Speichern/Laden der Konfigurationsdaten und Diagnoseinformationen
und zum Laden der Software.
Siehe „Zubehör" auf Seite 69.
Über die Position am Gerät informiert Sie
Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie
über den Status der Schnittstelle informiert.
Setzen Sie ausschließlich SD-Karten von Hirschmann ein.
1.7.3

USB-Schnittstelle

Die USB-Schnittstelle bietet Ihnen die Möglichkeit, das Speichermedium
AutoConfiguration Adapter ACA21 anzuschließen. Dieses dient zum Spei-
chern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum
Laden der Software.
Siehe „Zubehör" auf Seite 69.
Über die Position am Gerät informiert Sie
Auf der Vorderseite des Gerätes befindet sich eine LED-Anzeige, die Sie
über den Status der Schnittstelle informiert.
Die USB-Schnittstelle hat folgende Eigenschaften:
 Liefert einen Strom von maximal 500 mA

Spannung nicht potentialgetrennt
 Steckverbinder: Typ A

Unterstützung des USB-Master-Modus
 Unterstützung von USB 2.0
Abbildung
1 2 3 4
Tab. 10: Pinbelegung der USB-Schnittstelle
Installation RSPE 30/32/35/37
Release 15 04/2018
Pin Funktion
1 VCC (VBus)
2 − Data
3 + Data
4 Ground (GND)
