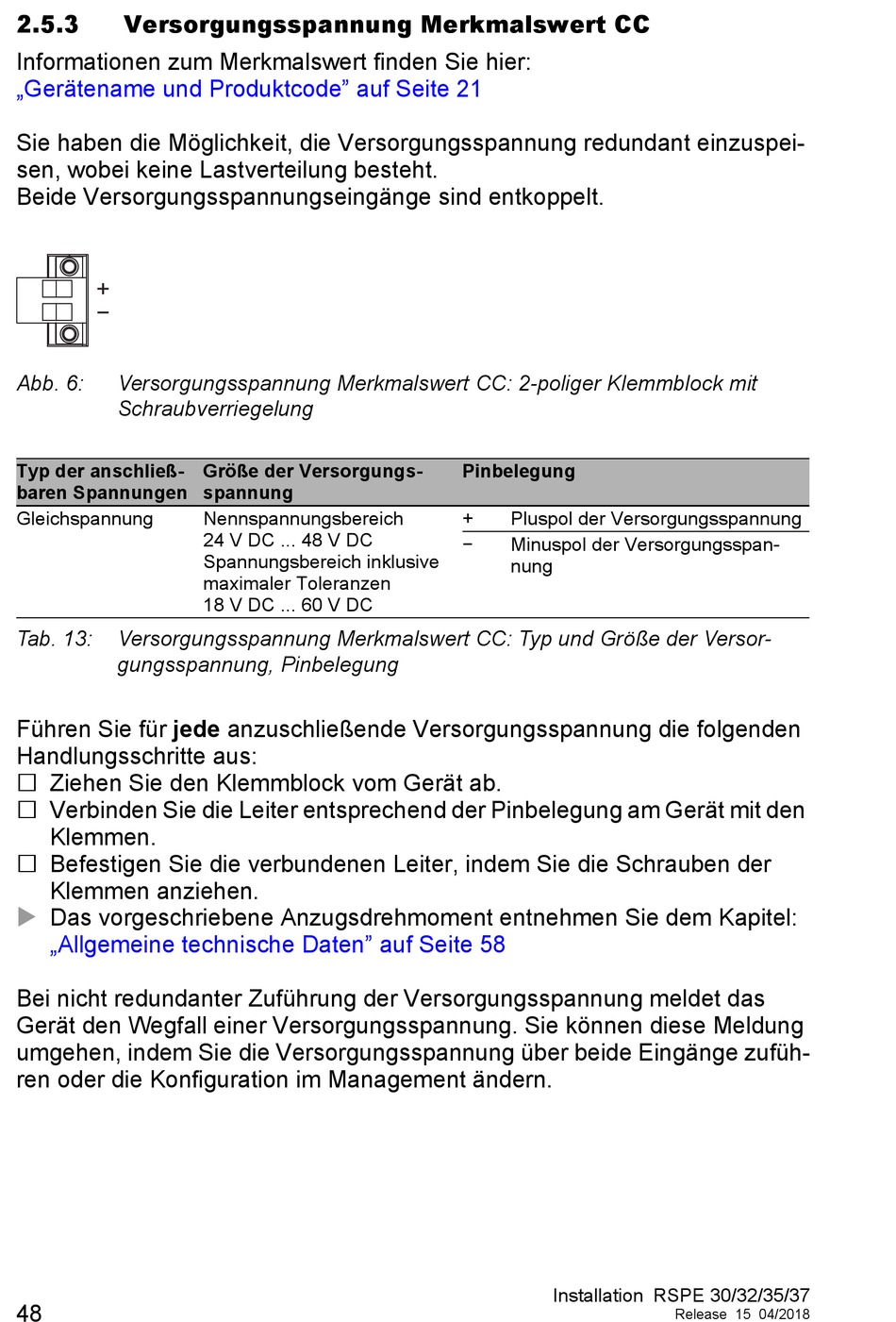

2.5.3

Versorgungsspannung Merkmalswert CC

Informationen zum Merkmalswert finden Sie hier:
„Gerätename und Produktcode" auf Seite 21
Sie haben die Möglichkeit, die Versorgungsspannung redundant einzuspei-
sen, wobei keine Lastverteilung besteht.
Beide Versorgungsspannungseingänge sind entkoppelt.
+
−
Abb. 6: Versorgungsspannung Merkmalswert CC: 2-poliger Klemmblock mit
Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Tab. 13: Versorgungsspannung Merkmalswert CC: Typ und Größe der Versor-
gungsspannung, Pinbelegung
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
 Ziehen Sie den Klemmblock vom Gerät ab.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der
Klemmen anziehen.

Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel:
„Allgemeine technische Daten" auf Seite 58
Bei nicht redundanter Zuführung der Versorgungsspannung meldet das
Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung
umgehen, indem Sie die Versorgungsspannung über beide Eingänge zufüh-
ren oder die Konfiguration im Management ändern.
48
Größe der Versorgungs-
spannung
Nennspannungsbereich
24 V DC ... 48 V DC
Spannungsbereich inklusive
maximaler Toleranzen
18 V DC ... 60 V DC
Pinbelegung
+ Pluspol der Versorgungsspannung
− Minuspol der Versorgungsspan-
nung
Installation RSPE 30/32/35/37
Release 15 04/2018
