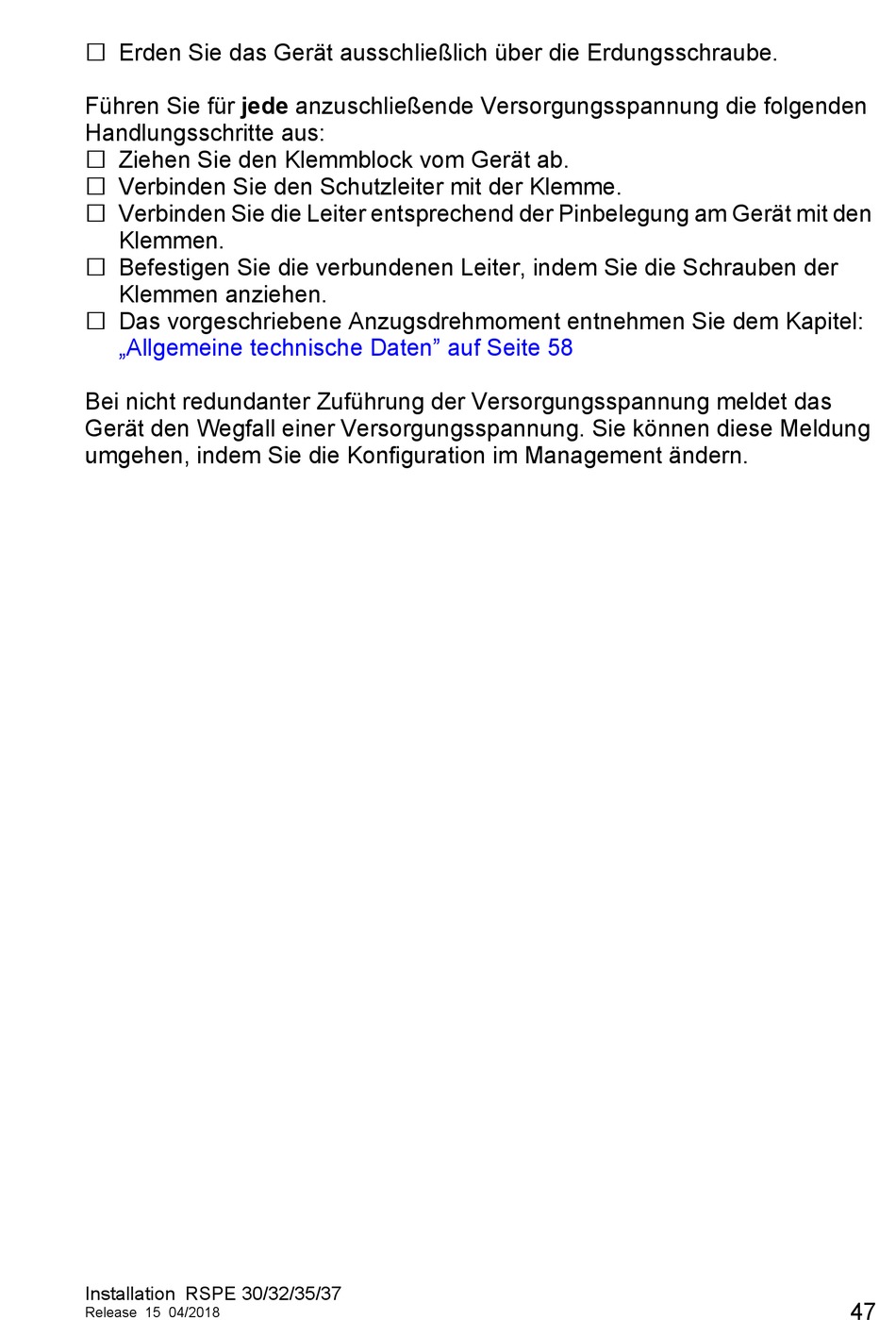

 Erden Sie das Gerät ausschließlich über die Erdungsschraube.
Führen Sie für jede anzuschließende Versorgungsspannung die folgenden
Handlungsschritte aus:
 Ziehen Sie den Klemmblock vom Gerät ab.
 Verbinden Sie den Schutzleiter mit der Klemme.
 Verbinden Sie die Leiter entsprechend der Pinbelegung am Gerät mit den
Klemmen.
 Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der
Klemmen anziehen.
 Das vorgeschriebene Anzugsdrehmoment entnehmen Sie dem Kapitel:
„Allgemeine technische Daten" auf Seite 58
Bei nicht redundanter Zuführung der Versorgungsspannung meldet das
Gerät den Wegfall einer Versorgungsspannung. Sie können diese Meldung
umgehen, indem Sie die Konfiguration im Management ändern.
