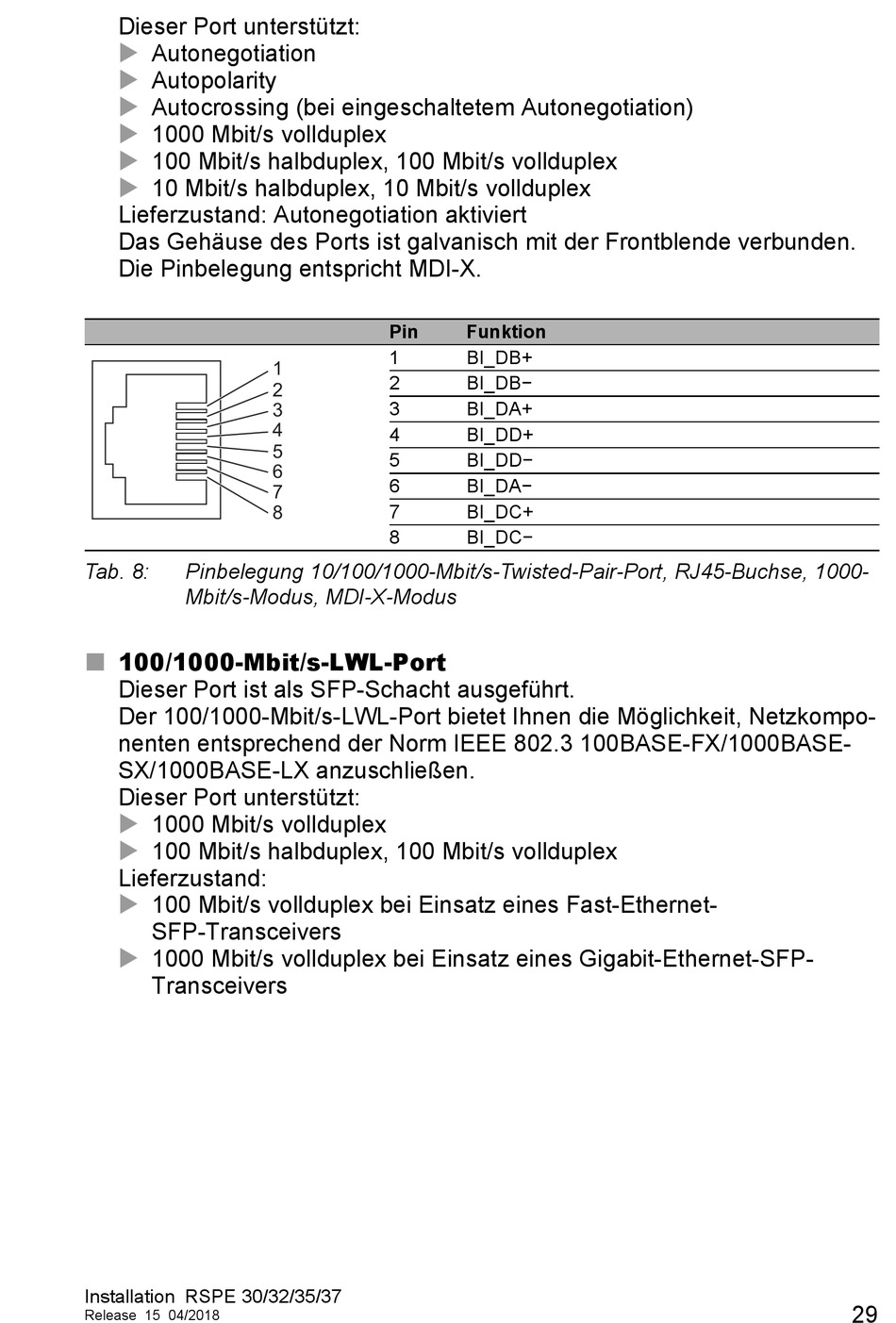

Hirschmann RSPE 32 Installationsanleitung Seite 29

Dieser Port unterstützt:

Autonegotiation

Autopolarity

Autocrossing (bei eingeschaltetem Autonegotiation)

1000 Mbit/s vollduplex
 100 Mbit/s halbduplex, 100 Mbit/s vollduplex

10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Lieferzustand: Autonegotiation aktiviert
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Die Pinbelegung entspricht MDI-X.
Tab. 8: Pinbelegung 10/100/1000-Mbit/s-Twisted-Pair-Port, RJ45-Buchse, 1000-
Mbit/s-Modus, MDI-X-Modus
100/1000-Mbit/s-LWL-Port

Dieser Port ist als SFP-Schacht ausgeführt.
Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkompo-
nenten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE-
SX/1000BASE-LX anzuschließen.
Dieser Port unterstützt:
 1000 Mbit/s vollduplex

100 Mbit/s halbduplex, 100 Mbit/s vollduplex
Lieferzustand:

100 Mbit/s vollduplex bei Einsatz eines Fast-Ethernet-
SFP-Transceivers
 1000 Mbit/s vollduplex bei Einsatz eines Gigabit-Ethernet-SFP-
Transceivers
Installation RSPE 30/32/35/37
Release 15 04/2018
Pin
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
Funktion
BI_DB+
BI_DB−
BI_DA+
BI_DD+
BI_DD−
BI_DA−
BI_DC+
BI_DC−
