Gerätevariante
Alle Varianten
Ausschließlich für
Gerätevarianten mit
Versorgungsspan-
nung
Merkmalswert CC:

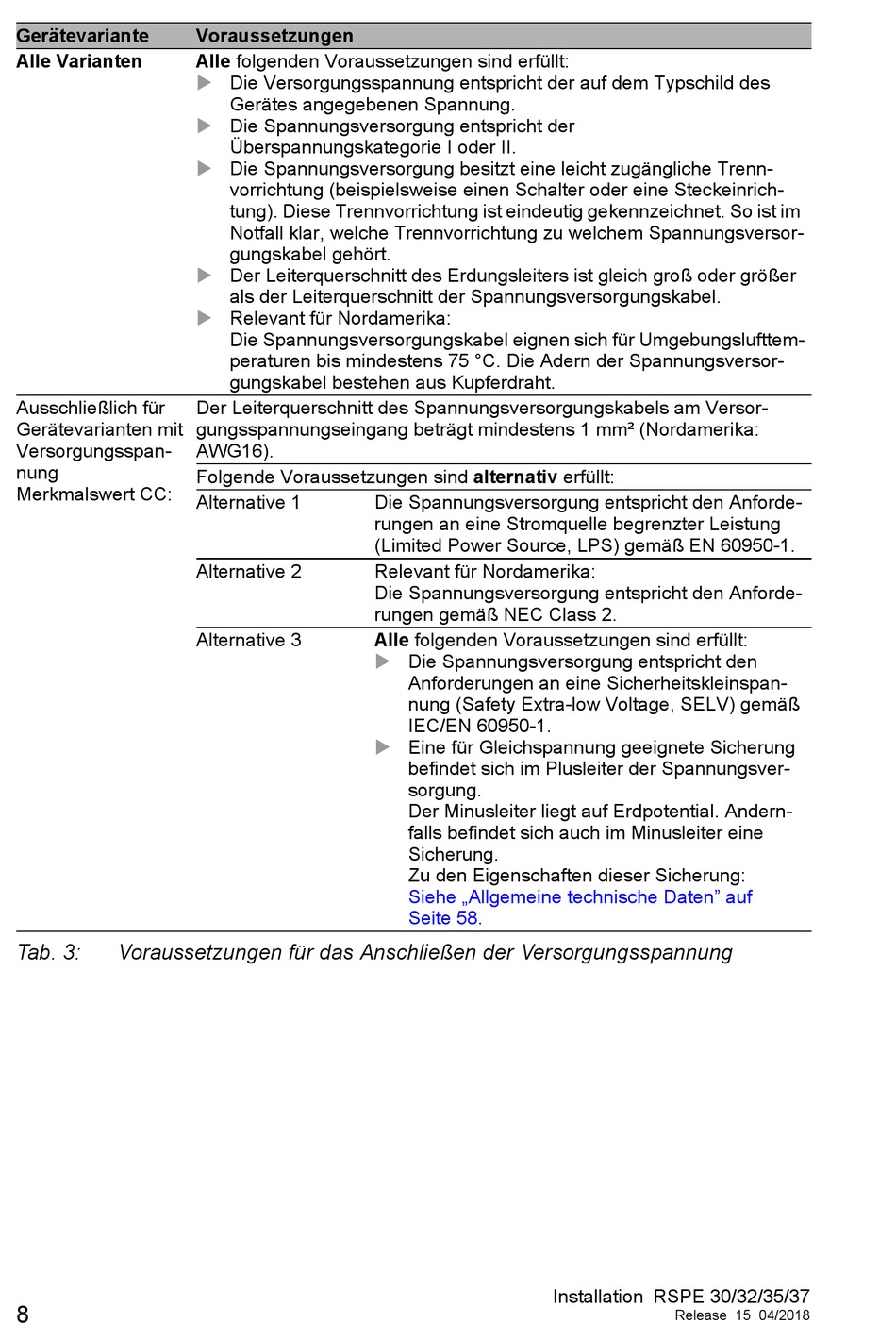

Tab. 3:
Voraussetzungen für das Anschließen der Versorgungsspannung
8
Voraussetzungen
Alle folgenden Voraussetzungen sind erfüllt:
Die Versorgungsspannung entspricht der auf dem Typschild des
Gerätes angegebenen Spannung.
Die Spannungsversorgung entspricht der
Überspannungskategorie I oder II.
Die Spannungsversorgung besitzt eine leicht zugängliche Trenn-
vorrichtung (beispielsweise einen Schalter oder eine Steckeinrich-
tung). Diese Trennvorrichtung ist eindeutig gekennzeichnet. So ist im
Notfall klar, welche Trennvorrichtung zu welchem Spannungsversor-
gungskabel gehört.
Der Leiterquerschnitt des Erdungsleiters ist gleich groß oder größer
als der Leiterquerschnitt der Spannungsversorgungskabel.
Relevant für Nordamerika:
Die Spannungsversorgungskabel eignen sich für Umgebungslufttem-
peraturen bis mindestens 75 °C. Die Adern der Spannungsversor-
gungskabel bestehen aus Kupferdraht.
Der Leiterquerschnitt des Spannungsversorgungskabels am Versor-
gungsspannungseingang beträgt mindestens 1 mm² (Nordamerika:
AWG16).
Folgende Voraussetzungen sind alternativ erfüllt:
Alternative 1
Alternative 2
Alternative 3
Die Spannungsversorgung entspricht den Anforde-
rungen an eine Stromquelle begrenzter Leistung
(Limited Power Source, LPS) gemäß EN 60950-1.
Relevant für Nordamerika:
Die Spannungsversorgung entspricht den Anforde-
rungen gemäß NEC Class 2.
Alle folgenden Voraussetzungen sind erfüllt:
Die Spannungsversorgung entspricht den
Anforderungen an eine Sicherheitskleinspan-
nung (Safety Extra-low Voltage, SELV) gemäß
IEC/EN 60950-1.
Eine für Gleichspannung geeignete Sicherung
befindet sich im Plusleiter der Spannungsver-
sorgung.
Der Minusleiter liegt auf Erdpotential. Andern-
falls befindet sich auch im Minusleiter eine
Sicherung.
Zu den Eigenschaften dieser Sicherung:
Siehe „Allgemeine technische Daten" auf
Seite 58.
Installation RSPE 30/32/35/37
Release 15 04/2018
