2.5 Klemmblöcke verdrahten
ELEKTRISCHER SCHLAG
Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die
genannten Voraussetzungen erfüllt sind.
Siehe „Voraussetzungen für das Anschließen elektrischer Leiter" auf
Seite 7.
Stecken Sie niemals spitze Gegenstände (schmale Schraubendreher,
Drähte oder Ähnliches) in die Anschlussklemmen für elektrische Leiter und
berühren Sie die Klemmen nicht.
Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper-
verletzung oder Materialschäden führen.
Anmerkung: Die Versorgungsspannung ist ausschließlich über Schutz-
bauelemente mit dem Gerätegehäuse verbunden.
2.5.1

Versorgungsspannung Merkmalswert K9

Informationen zum Merkmalswert finden Sie hier:
„Gerätename und Produktcode" auf Seite 21
L
N

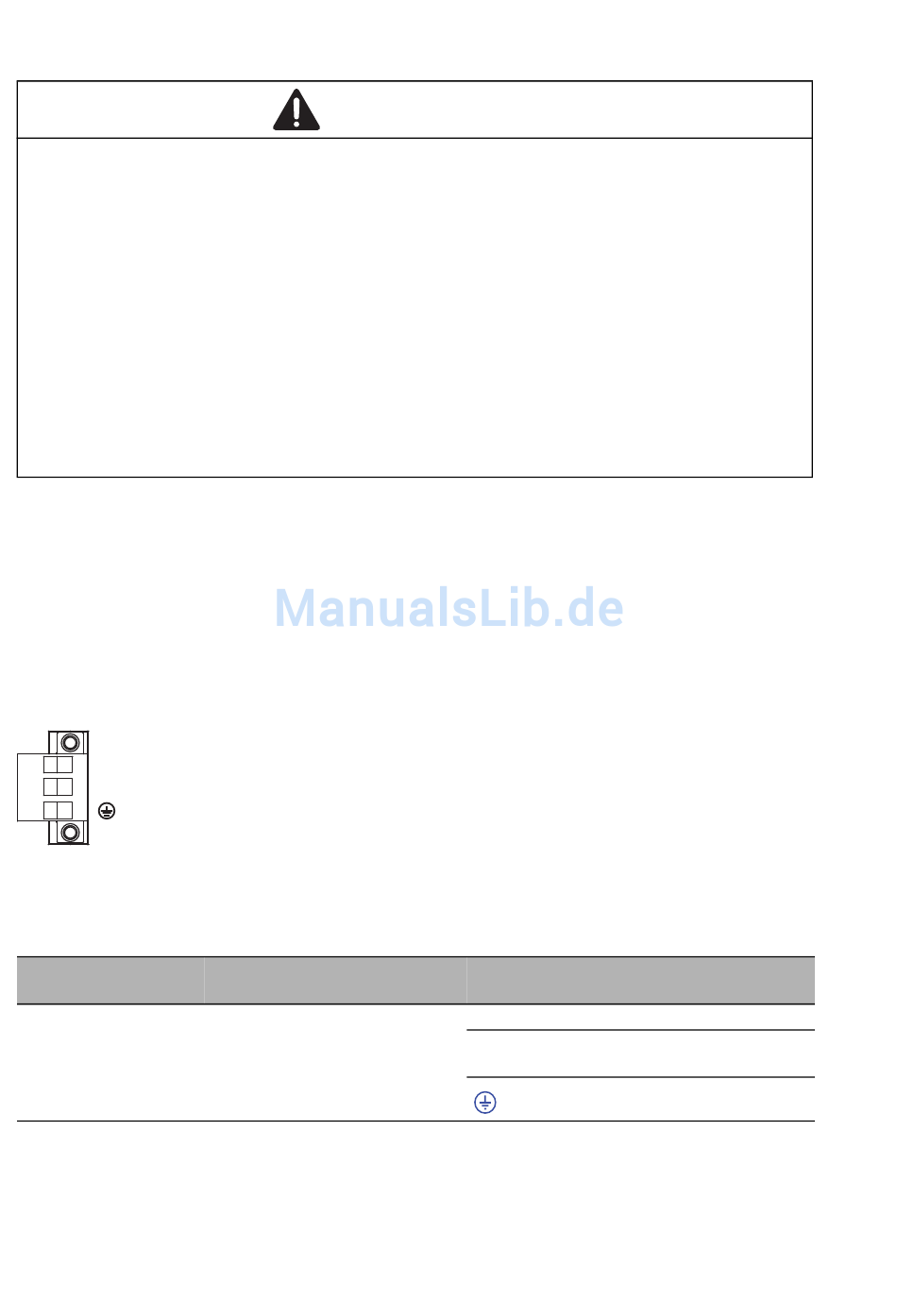

Abb. 4: Versorgungsspannung Merkmalswert K9: 3-poliger Klemmblock mit
Schraubverriegelung
Typ der anschließ-
baren Spannungen
Gleichspannung
Tab. 11: Versorgungsspannung Merkmalswert K9: Typ und Größe der Versor-
gungsspannung, Pinbelegung
44
WARNUNG
Größe der Versorgungs-
spannung
Nennspannungsbereich
60 V DC ... 250 V DC
Spannungsbereich inklusive
maximaler Toleranzen
48 V DC ... 320 V DC
Pinbelegung
+/L Pluspol der Versorgungsspannung
-/N Minuspol der Versorgungsspan-
nung
Schutzleiter
