1.7 Management-Schnittstellen
1.7.1 V.24-Schnittstelle (externes Management)
An der RJ11-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle für
den lokalen Anschluss einer externen Managementstation (VT100-Terminal
oder PC mit entsprechender Terminal-Emulation) zur Verfügung. Damit kön-
nen Sie eine Verbindung zum Command Line Interface CLI und zum Sys-
temmonitor herstellen.
Anmerkung: Das Terminal-Kabel ist als Zubehör erhältlich.
Einstellungen VT100-Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden. Die V.24-Schnittstelle ist galvanisch von der Versor-
gungsspannung getrennt.
RJ11
6
1

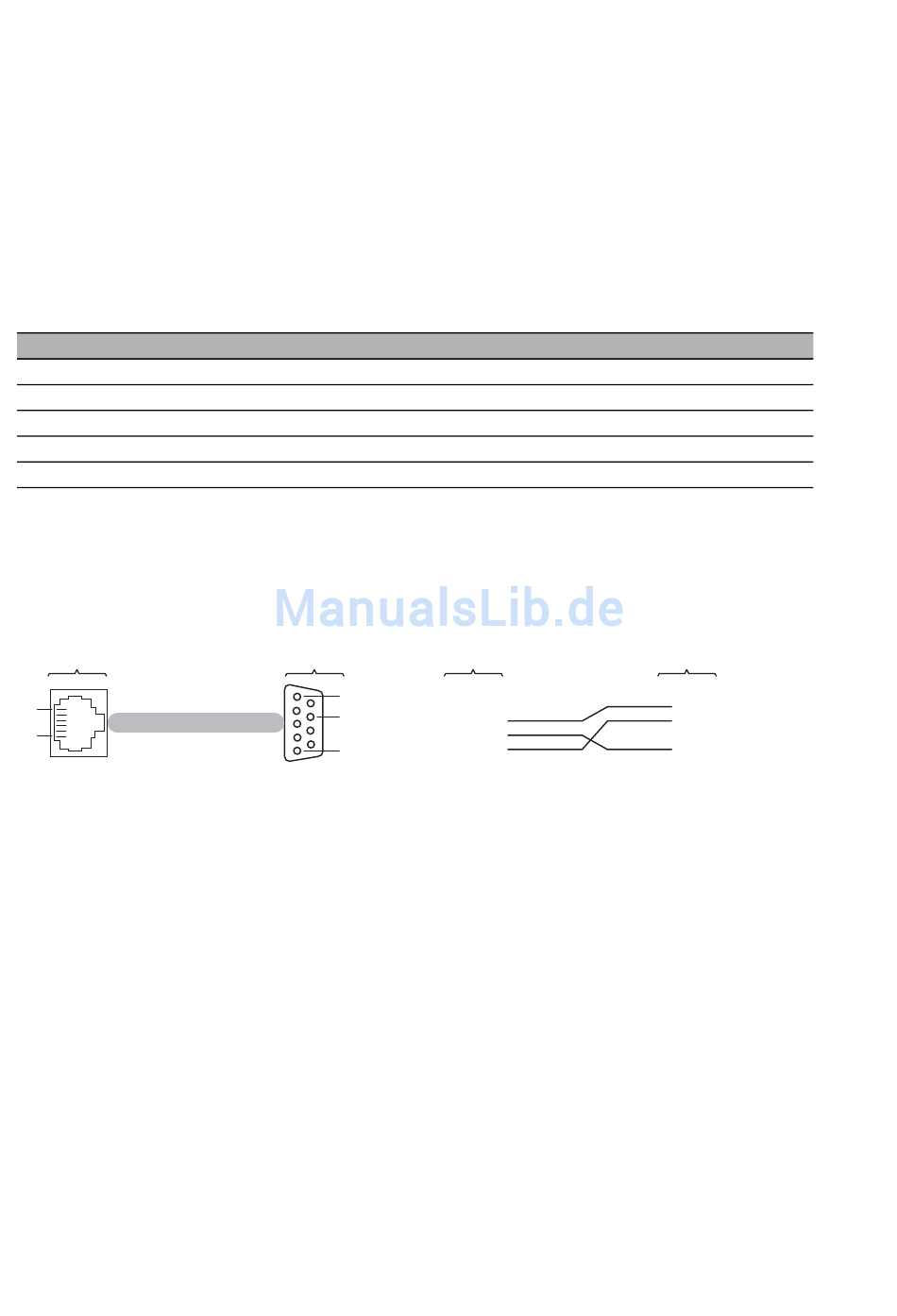

Abb. 1: Pinbelegung der V.24-Schnittstelle und des DB9-Steckers
36
9600 Baud
8 bit
1 bit
off
none
DB9 RJ11
CTS
5
n.c.
8
TX
GND
1
RX
RTS
1
2
3
4
5
6
Installation RSPE 30/32/35/37
DB9
2
3
5
Release 15 04/2018
