Hirschmann RSPE 32 Installationsanleitung Seite 22

Position Merkmal
18 (Bindestrich)
19 Temperaturbereich
20 ... 21 Versorgungsspan-
nung
22 ... 23 Zulassungen und
Eigenerklärungen
24 ... 25 Software-Pakete
26 ... 27 Kundenspezifische
Version
28 Hardware-
Konfiguration
29 Software-Konfigu-
ration

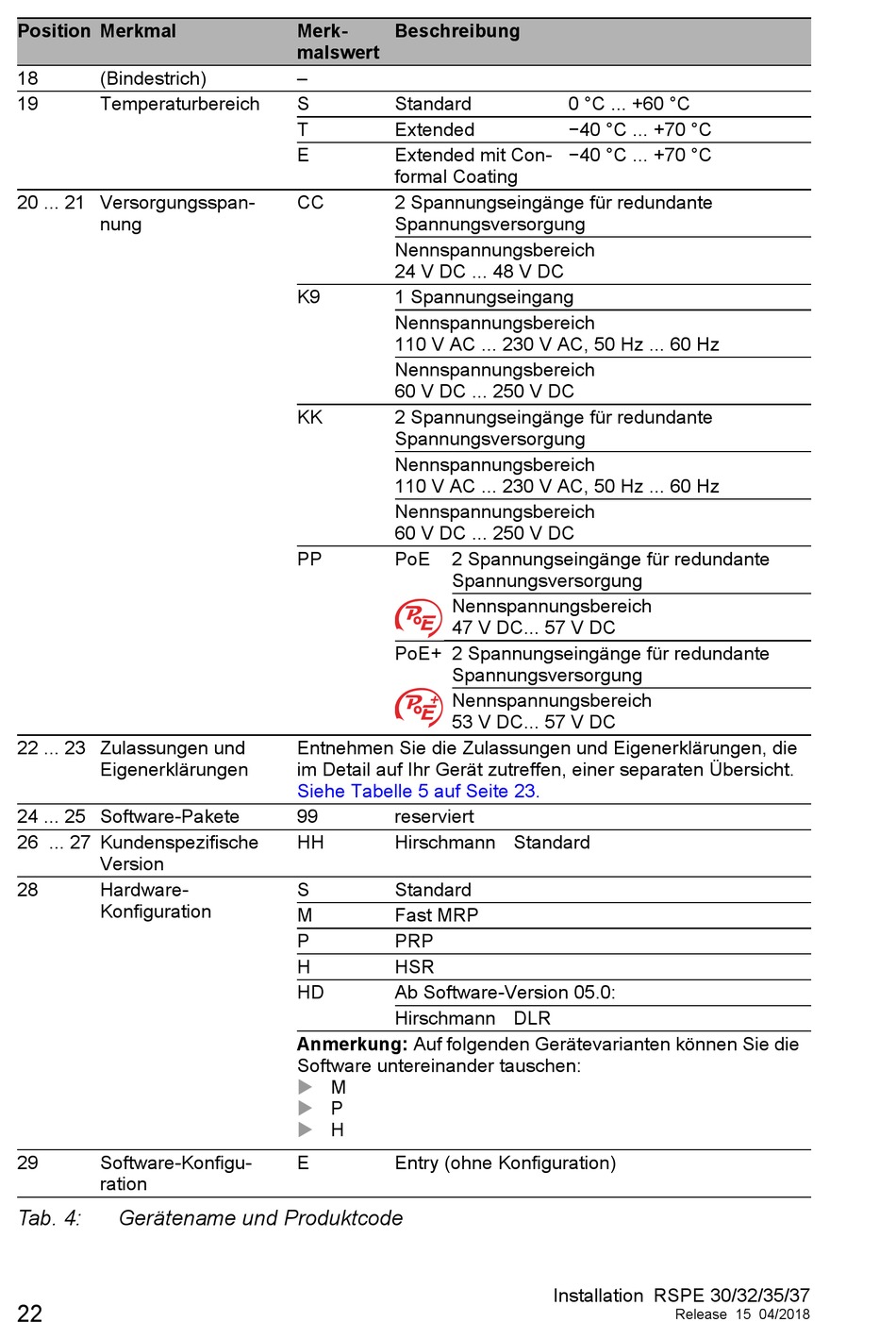

Tab. 4: Gerätename und Produktcode
22
Merk- Beschreibung
malswert
–
S Standard
T Extended
E Extended mit Con-
formal Coating
CC 2 Spannungseingänge für redundante
Spannungsversorgung
Nennspannungsbereich
24 V DC ... 48 V DC
K9 1 Spannungseingang
Nennspannungsbereich
110 V AC ... 230 V AC, 50 Hz ... 60 Hz
Nennspannungsbereich
60 V DC ... 250 V DC
KK 2 Spannungseingänge für redundante
Spannungsversorgung
Nennspannungsbereich
110 V AC ... 230 V AC, 50 Hz ... 60 Hz
Nennspannungsbereich
60 V DC ... 250 V DC
PP PoE 2 Spannungseingänge für redundante
Spannungsversorgung
Nennspannungsbereich
47 V DC... 57 V DC
PoE+ 2 Spannungseingänge für redundante
Spannungsversorgung
P Nennspannungsbereich
+ +
53 V DC... 57 V DC
Entnehmen Sie die Zulassungen und Eigenerklärungen, die
im Detail auf Ihr Gerät zutreffen, einer separaten Übersicht.
Siehe Tabelle 5 auf Seite 23.
99 reserviert
HH Hirschmann Standard
S Standard
M Fast MRP
P PRP
H HSR
HD Ab Software-Version 05.0:
Hirschmann DLR
Anmerkung: Auf folgenden Gerätevarianten können Sie die
Software untereinander tauschen:
 M

P
 H
E Entry (ohne Konfiguration)
0 °C ... +60 °C
−40 °C ... +70 °C
−40 °C ... +70 °C
Installation RSPE 30/32/35/37
Release 15 04/2018
