Abbildung
1 2
3
4
Tab. 5:
Pinbelegung des USB-Ports
1.8.3
SD-Karten-Schnittstelle
Voraussetzung:
Setzen Sie ausschließlich SD-Karten von Hirschmann ein.
Siehe „Zubehör" auf Seite 72.

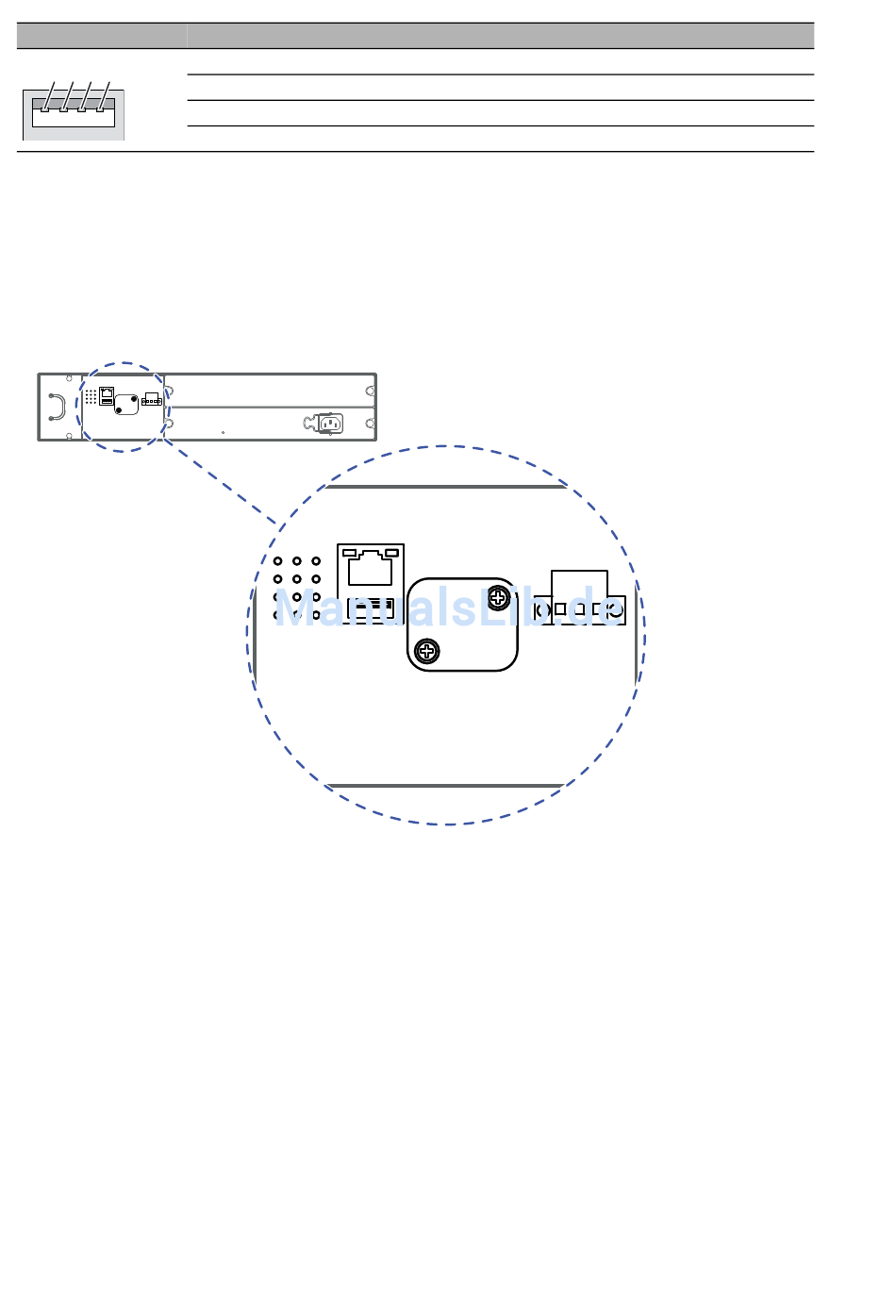

Abb. 18: SD-Karten-Schnittstelle: Position am Gerät (Geräterückseite)
Die SD-Karten-Schnittstelle bietet Ihnen die Möglichkeit, das Speicher-
medium AutoConfiguration Adapter ACA31 anzuschließen. Dieses dient
zum Speichern/Laden der Konfigurationsdaten und Diagnoseinformationen
und zum Laden der Software.
Auf der Vorder- und Rückseite des Gerätes befinden sich LED-Anzeigen, die
Sie über den Status der Schnittstelle informieren.
38
Pin
Funktion
1
VCC (VBus)
2
− Data
3
+ Data
4
Ground (GND)
Installation DRAGON MACH4000
Release 01 07/2018
