1.9

Management-Schnittstellen

1.9.1 V.24-Schnittstelle (externes Management)
An der RJ45-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle für
den lokalen Anschluss einer externen Managementstation (VT100-Terminal
oder PC mit entsprechender Terminalemulation) zur Verfügung. Damit
haben Sie die Möglichkeit eine Verbindung zum Command Line Interface
(CLI) und zum Systemmonitor herzustellen.
Einstellungen VT100-Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden. Die V.24-Schnittstelle ist galvanisch von der Versor-
gungsspannung getrennt.
Abbildung

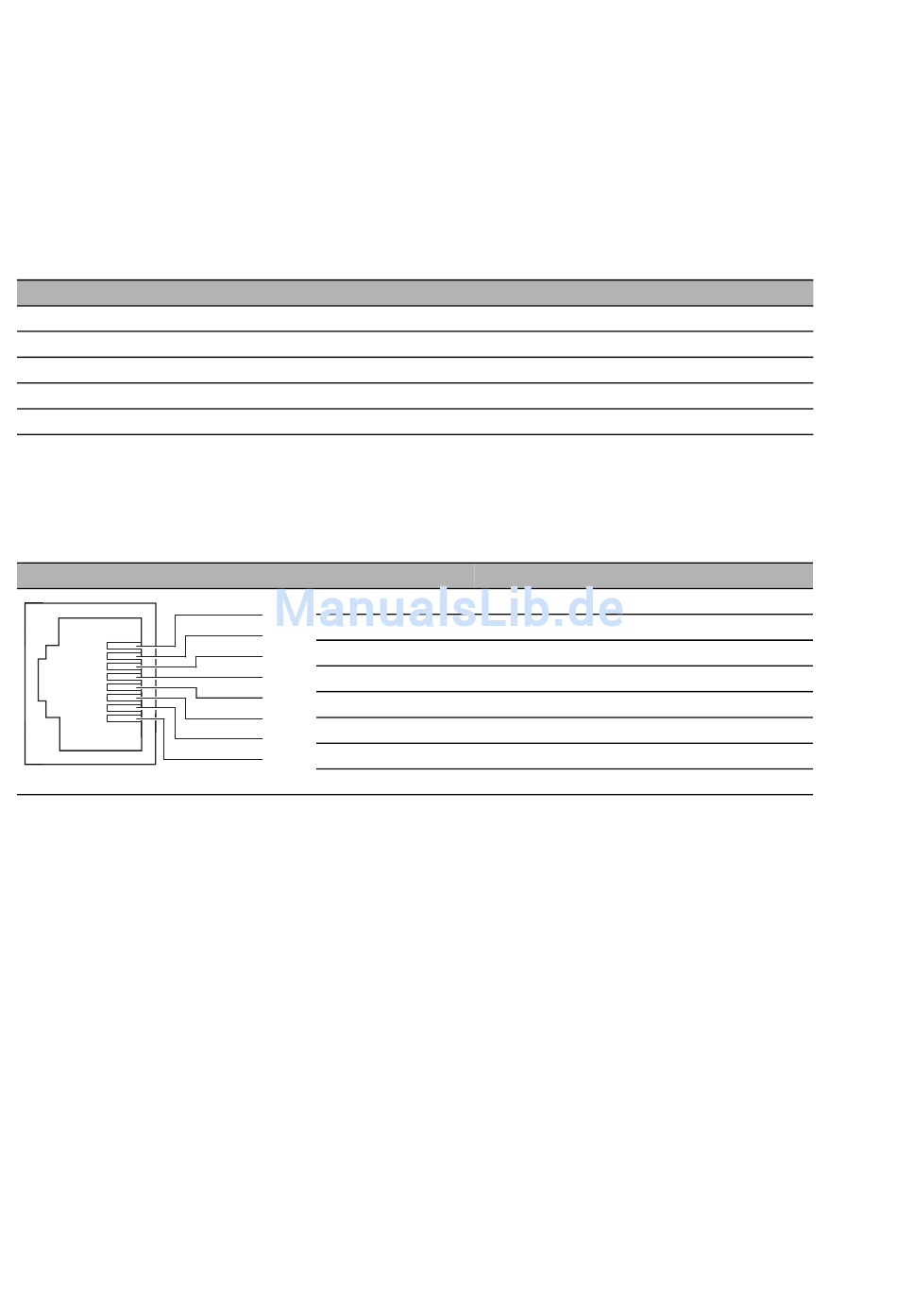

Tab. 35: Pinbelegung der V.24-Schnittstelle
Anmerkung: Über die Position am Gerät informiert Sie
auf Seite 29.
Das Terminal-Kabel ist als Zubehör erhältlich.
Siehe „Zubehör" auf Seite 91.
1.9.2

SD-Karten-Schnittstelle (optional)

Gilt ausschließlich für Geräte-Varianten mit der kundenspezifischen Version
Merkmalswert HH.
Die SD-Karten-Schnittstelle bietet Ihnen die Möglichkeit, das Speicher-
medium AutoConfiguration Adapter ACA31 anzuschließen. Dieses dient
zum Speichern/Laden der Konfigurationsdaten und Diagnoseinformationen
und zum Laden der Software.
50
Pinbelegung
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
Installation MSP30/32/40/42 und MSM20/22/24/40/42/46/50
9600 Baud
8 bit
1 bit
off
none
Funktion
—
—
TX
GND
—
RX
—
—
„Ansicht von unten"
