1.6

Management-Schnittstellen

1.6.1

V.24-Schnittstelle (externes Management)

Die V.24-Schnittstelle ist als RJ11-Buchse ausgeführt.
Die V.24-Schnittstelle ist seriell und ermöglicht das direkte Anschließen fol-
gender Geräte:
 Externe Managementstation (VT100-Terminal oder PC mit entsprechen-
der Terminal-Emulation). Über die Managementstation steht Ihnen das
Command Line Interface (CLI) zur Verfügung. Außerdem steht Ihnen
beim Systemstart der Systemmonitor zur Verfügung.
 Ein AutoConfiguration-Adapter ACA 11
Einstellungen VT 100 Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden.
Die V.24-Schnittstelle besitzt keine galvanische Trennung von der Versor-
gungsspannung.
RJ11
6
1

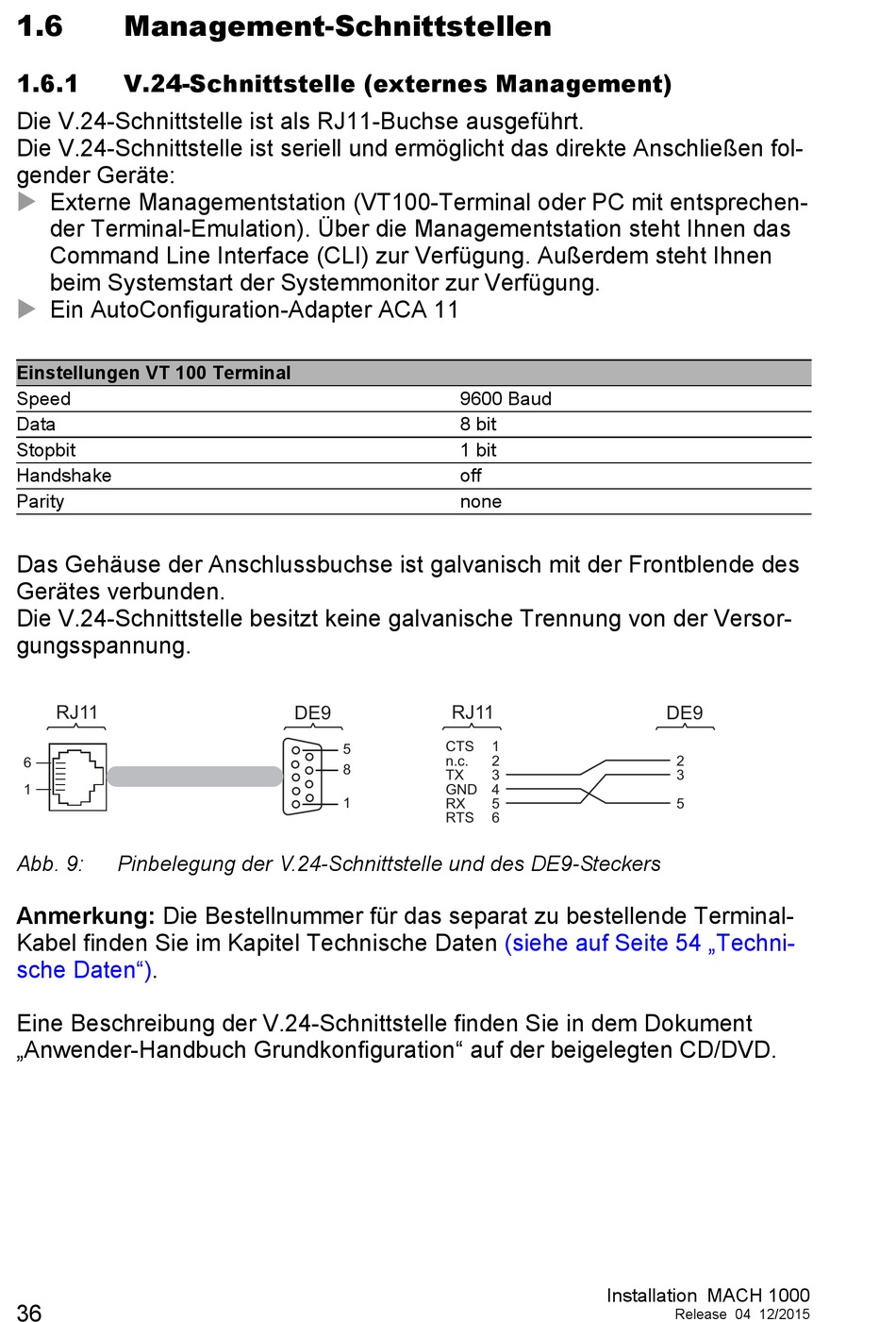

Abb. 9: Pinbelegung der V.24-Schnittstelle und des DE9-Steckers
Anmerkung: Die Bestellnummer für das separat zu bestellende Terminal-
Kabel finden Sie im Kapitel Technische Daten
sche Daten").
Eine Beschreibung der V.24-Schnittstelle finden Sie in dem Dokument
„Anwender-Handbuch Grundkonfiguration" auf der beigelegten CD/DVD.
36
9600 Baud
8 bit
1 bit
off
none
RJ11
DE9
CTS
5
n.c.
8
TX
GND
1 RX
RTS
1
2
3
4
5
6
(siehe auf Seite 54 „Techni-
Installation MACH 1000
DE9
2
3
5
