1.4
Signalkontakt

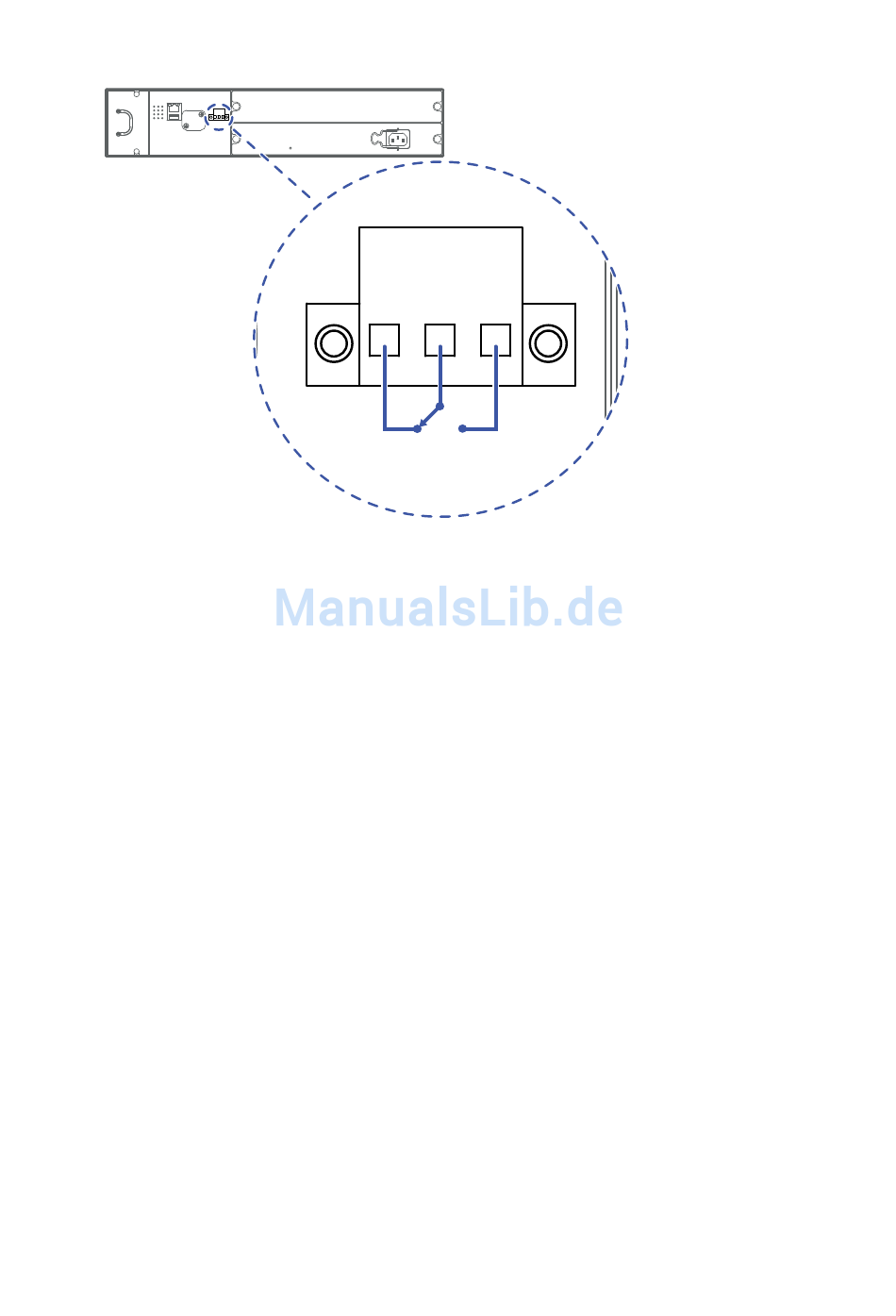

Abb. 7:
Signalkontakt: 3-poliger Klemmblock mit Schraubverriegelung; Position
am Gerät (Geräterückseite)
Der Signalkontakt ist ein potentialfreier Umschaltkontakt. Liegt am Gerät
keine Versorgungsspannung an, ist der Wechselkontakt (2) mit dem
Öffnerkontakt (1) verbunden
Der Signalkontakt bietet Ihnen die Möglichkeit, externe Geräte zu steuern
oder Gerätefunktionen zu überwachen.
In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den Signal-
kontakt verwendet.
Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration
des Signalkontaktes finden Sie in der Software-Benutzerdokumentation auf
den Hirschmann-Produktseiten (www.hirschmann.com).
1.5
Ethernet-Ports
An den Geräte- und Medienmodul-Ports können Sie über Twisted-Pair-Kabel
oder Lichtwellenleiter (LWL) Endgeräte oder weitere Segmente anschließen.
1.5.1
1/2,5/10-Gbit/s-LWL-Port
Dieser Port ist als SFP-Schacht ausgeführt.
Der Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend der
Norm IEEE 802.3 (Clause 49) 10GBASE-R anzuschließen.
Installation DRAGON MACH4000
Release 01 07/2018
1 2 3
FAULT
(siehe Abbildung
7).
23
