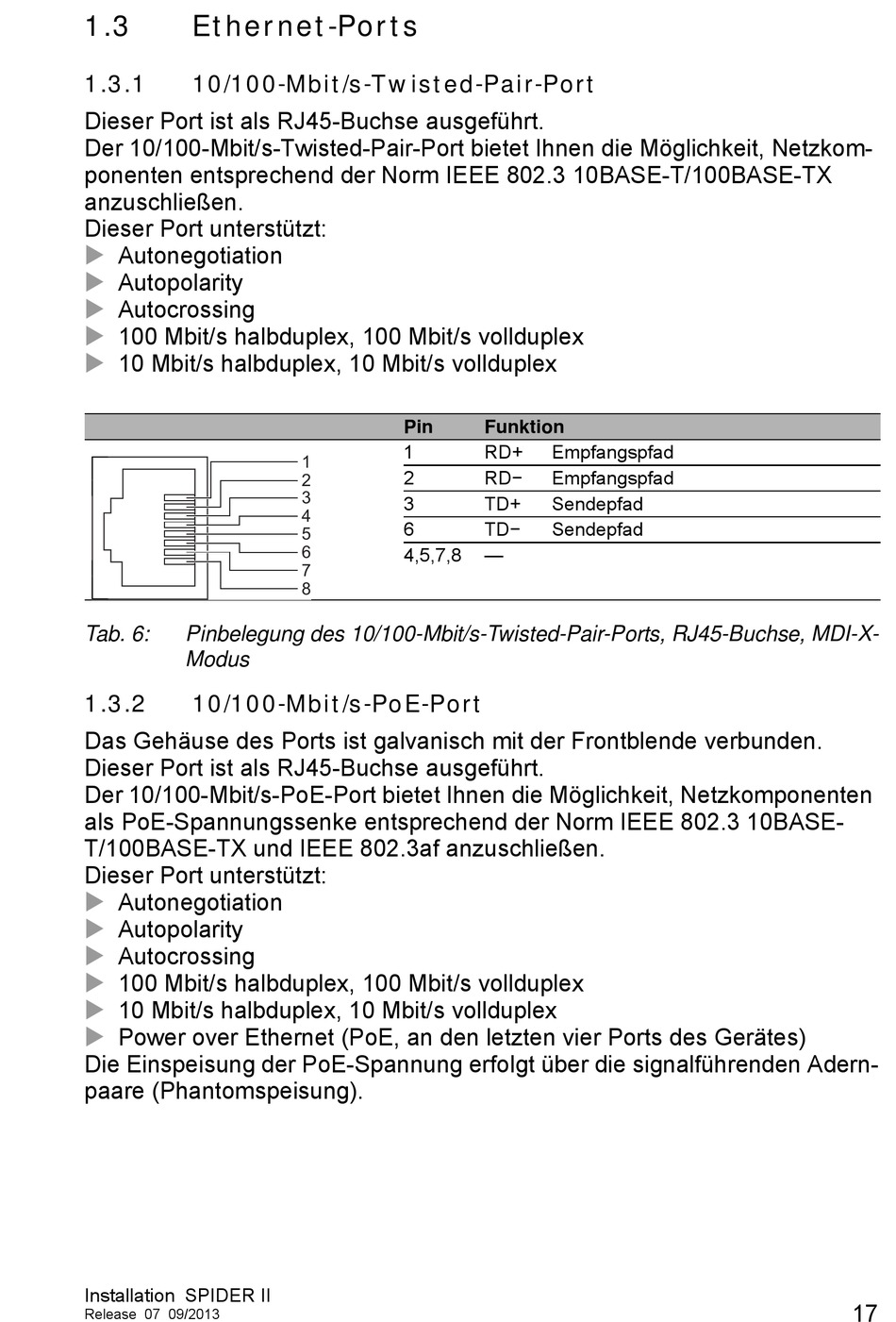

1.3
Ethernet-Ports
1.3.1
10/100-Mbit/s-Twisted-Pair-Port
Dieser Port ist als RJ45-Buchse ausgeführt.
Der 10/100-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkom-
ponenten entsprechend der Norm IEEE 802.3 10BASE-T/100BASE-TX
anzuschließen.
Dieser Port unterstützt:
Autonegotiation
Autopolarity
Autocrossing
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Tab. 6:
Pinbelegung des 10/100-Mbit/s-Twisted-Pair-Ports, RJ45-Buchse, MDI-X-
Modus
1.3.2
10/100-Mbit/s-PoE-Port
Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden.
Dieser Port ist als RJ45-Buchse ausgeführt.
Der 10/100-Mbit/s-PoE-Port bietet Ihnen die Möglichkeit, Netzkomponenten
als PoE-Spannungssenke entsprechend der Norm IEEE 802.3 10BASE-
T/100BASE-TX und IEEE 802.3af anzuschließen.
Dieser Port unterstützt:
Autonegotiation
Autopolarity
Autocrossing
100 Mbit/s halbduplex, 100 Mbit/s vollduplex
10 Mbit/s halbduplex, 10 Mbit/s vollduplex
Power over Ethernet (PoE, an den letzten vier Ports des Gerätes)
Die Einspeisung der PoE-Spannung erfolgt über die signalführenden Adern-
paare (Phantomspeisung).
Installation SPIDER II
Release 07 09/2013
Pin
1
1
2
2
3
3
4
6
5
6
4,5,7,8
7
8
Funktion
RD+
Empfangspfad
RD−
Empfangspfad
TD+
Sendepfad
TD−
Sendepfad
—
17
