2.3.2. MONTAGE DER BLENDE AM DREHSOCKEL

ambiente a1/a2/a3/a4

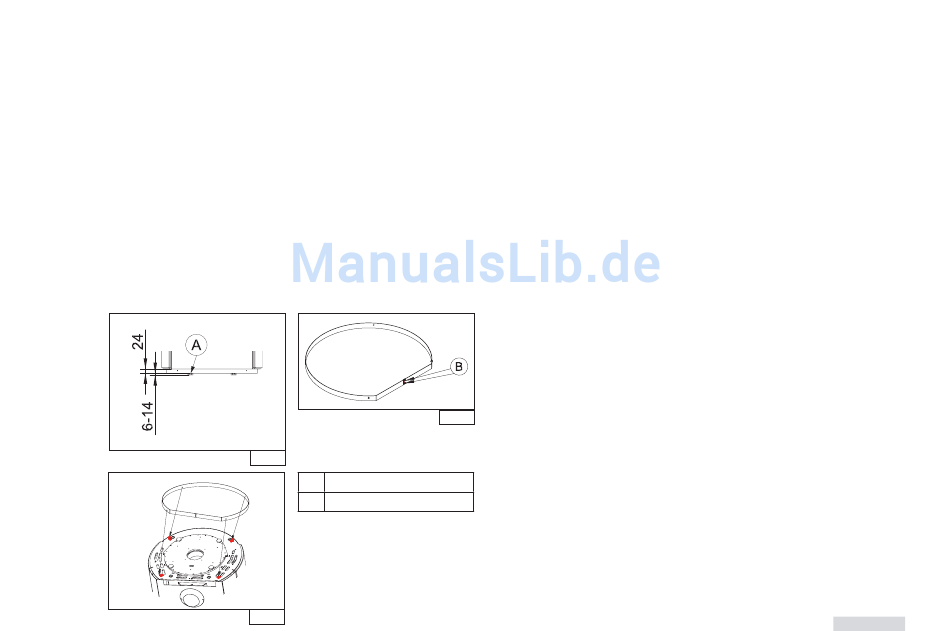

Die Blende befindet sich bei der Lieferung oben auf dem Gerät. Die Blende
darf erst montiert werden, wenn Ihr Kaminofen seinen Standort erreicht hat
und ausgerichtet ist. Dabei ist darauf zu achten, dass die Füße zwischen 6 - 14
mm herausgedreht werden (Abb. 5a).
Anschließend müssen die zwei Befestigungsschrauben auf der Rückseite der
Blende gelöst werden (Abb. 5b) Punkt B.
Nun legen Sie die Blende um den Drehsockel. Dazu muss die Blende an der
Trennstelle auseinander gezogen werden. Nach der Positionierung müssen
die zwei Schrauben an der Trennstelle (Abb. 5b) wieder eingesetzt werden.
Danach ist die Blende an den vorgesehenen Haltern anzuschrauben (Abb. 5c).
Die Funktion des Drehsockels ist unter „3.3 Funktion des Drehsockels" auf
Seite 32 beschrieben.
Abb. 5a
Abb. 5c
Abb. 5b
A Blende
B Schrauben demontieren
12
2.3.3. MONTAGE DES SPEICHERS
ambiente a3/a3 RLU/a4/a4 RLU
Die Speichersteine können nur in den Modellen ambiente a3 und a4 ein-
gebaut bzw. auch nachgerüstet werden.
Bei Bestellung des ambiente a3 oder a4 mit Speichersteinen, ist der
Frontstein, mit der Auflageplatte, ab Werk bereits eingebaut. Die restlichen
Speichersteine sind aus Gewichtsgründen vor Ort einzubauen. Wenn bei
der Bestellung keine Angaben zum Abgasanschluss gemacht werden, wird
der Kaminofen standardmäßig mit dem Abgasanschluss hinten ausgeliefert.
Zum Einsetzen der Speichersteine nehmen Sie den Deckel ab. Dabei ist zu
beachten, dass der Kaminofen noch nicht am Schornstein angeschlossen ist.
Kapitel 2
