Verkleidungs-
Rohrstutzen
deckel
Abb. 4a
Rohrstutzen
Abdeckblech
Abb. 4c

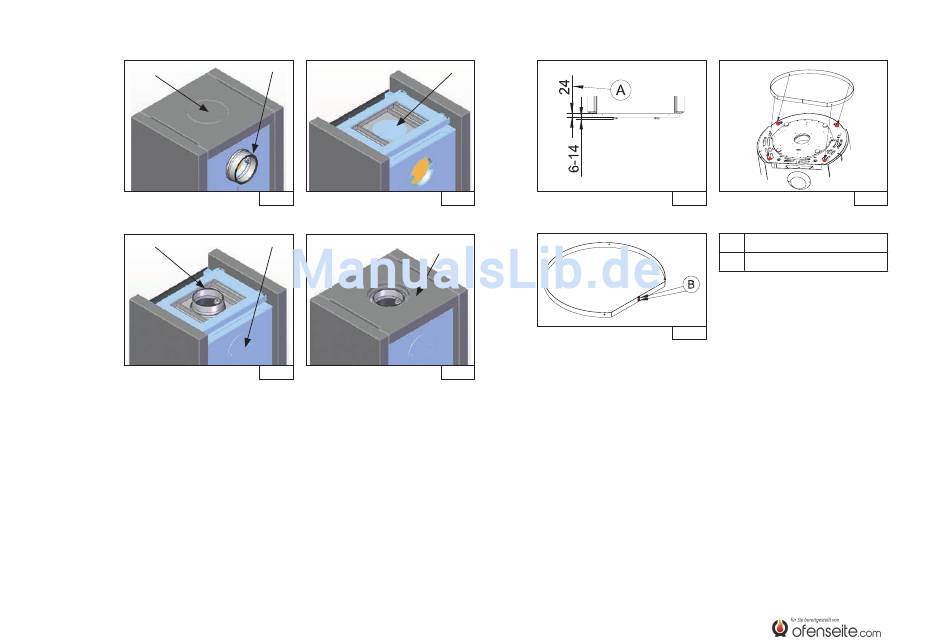

2.3.2. MONTAGE DER BLENDE AM DREHSOCKEL
ambiente a1/a2/a3/a4/a4 H
O
2
Die Blende befindet sich bei der Lieferung oben auf dem Gerät. Die Blende
darf erst montiert werden, wenn der Kaminofen ambiente a1/a2/a3/a4 sei-
nen Standort erreicht hat und ausgerichtet ist. Dabei ist darauf zu achten,
dass die Füße zwischen 6 - 14 mm herausgedreht werden (Abb. 5a).
Anschließend müssen die zwei Befestigungsschrauben auf der Rückseite
der Blende gelöst werden (Abb. 5b). Punkt B.
Abdeckblech
Abb. 4b
Verkleidungs-
deckel
Abb. 4d
Nun legen Sie die Blende um den Drehsockel. Dazu muss die Blende an der
Trennstelle auseinander gezogen werden. Nach der Positionierung müssen
die zwei Schrauben an der Trennstelle (Abb. 5b) wieder eingesetzt werden.
Danach ist die Blende an den vorgesehenen Haltern anzuschrauben (Abb.
5c).
Die Funktion des Drehsockels ist unter „3.3 Funktion des Drehsockels" auf
Seite 28 beschrieben.
12
Abb. 5a
A
Blende
B
Schrauben demontieren
Abb. 5b
Abb. 5c
