Montage Der Speichersteine - Spartherm AMBIENTE A1 Montage- Und Betriebsanleitung

Abb. 2a Abb. 2b
Abb. 2d

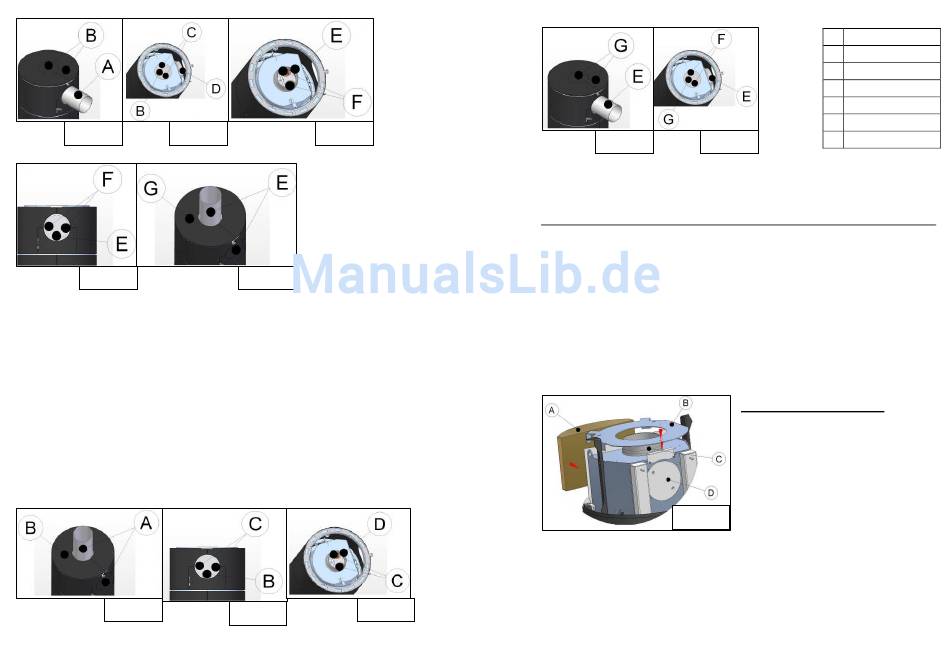

Montage von oben nach hinten: Wenn das Verbindungsstück zum
Schornstein schon montiert ist, dieses bitte entfernen (Abb. 2f Punkt A).
Nehmen Sie den Verkleidungsdeckel und den Verkleidungsdeckel für den
Abgasanschluss hinten ab (Abb. 2f Punkt B). Lösen Sie die Schrauben
und nehmen Sie das Abdeckblech ab (Abb. 2g Punkt B und C). Anschlie-
ßend demontieren Sie den Rohrstutzen, des Abgangs oben. Lösen Sie
dann zuerst die Schrauben (Abb. 2h Punkt C und D). Montieren Sie den
Rohrstutzen am hinteren Abgasanschluss hinten (Abb. 2i Punkt E).
Anschließend montieren Sie das das Abdeckblech beim Abgasanschluss
oben (Abb. 2i Punkt E und G). Zum Schluss montieren Sie den Verklei-
dungsdeckel für den Abgasanschluss oben, das Verbindungsstück zum
Schornstein und setzen den Deckel wieder auf (Abb. 2j Punkt E und G).
Beim Ambiente A4 müssen hinten andere Speichersteine eingesetzt
werden (siehe Abb. 3d), mit einer Aussparung für das Abgasrohr.
Abb. 2f
Abb. 2c
Abb. 2i
Abb. 2i
Abb. 2e
Abb. 2h
Abb. 2g
- 19 -
Abb. 2j Abb. 2i

2.3.2 Montage der Speichersteine

Die Speichersteine können nur in den Modellen Ambiente A3 und A4
eingebaut bzw. auch nachgerüstet werden.
Bei Bestellung des Ambiente A3 oder A4 mit Speichersteinen, ist ab Werk
bereits der Frontstein mit der Auflageplatte eingebaut. Die restlichen
Speichersteine sind aus Gewichtsgründen vor Ort einzubauen. Wenn bei
der Bestellung keine Angaben zum Abgasanschluss gemacht werden,
dann wird standardmäßig der Abgasanschluss hinten geliefert.
Zum Einsetzen der Speichersteine nehmen Sie den Deckel ab. Dabei ist
auch zu beachten, dass der Kaminofen noch nicht am Schornstein
angeschlossen ist.
Abb. 3a
A entfernen
B abnehmen
C lösen
D demontieren
E montieren
F befestigen
G aufsetzen
Einbau des Frontsteines:
(Montage nur beim Nachrüsten
erforderlich.)
Setzen Sie zuerst den Fronstein (A)
ein. Anschließend montieren Sie die
Auflageplatte (B).
(siehe Abb. 3a)
- 20 -
