MULTICAL® 603

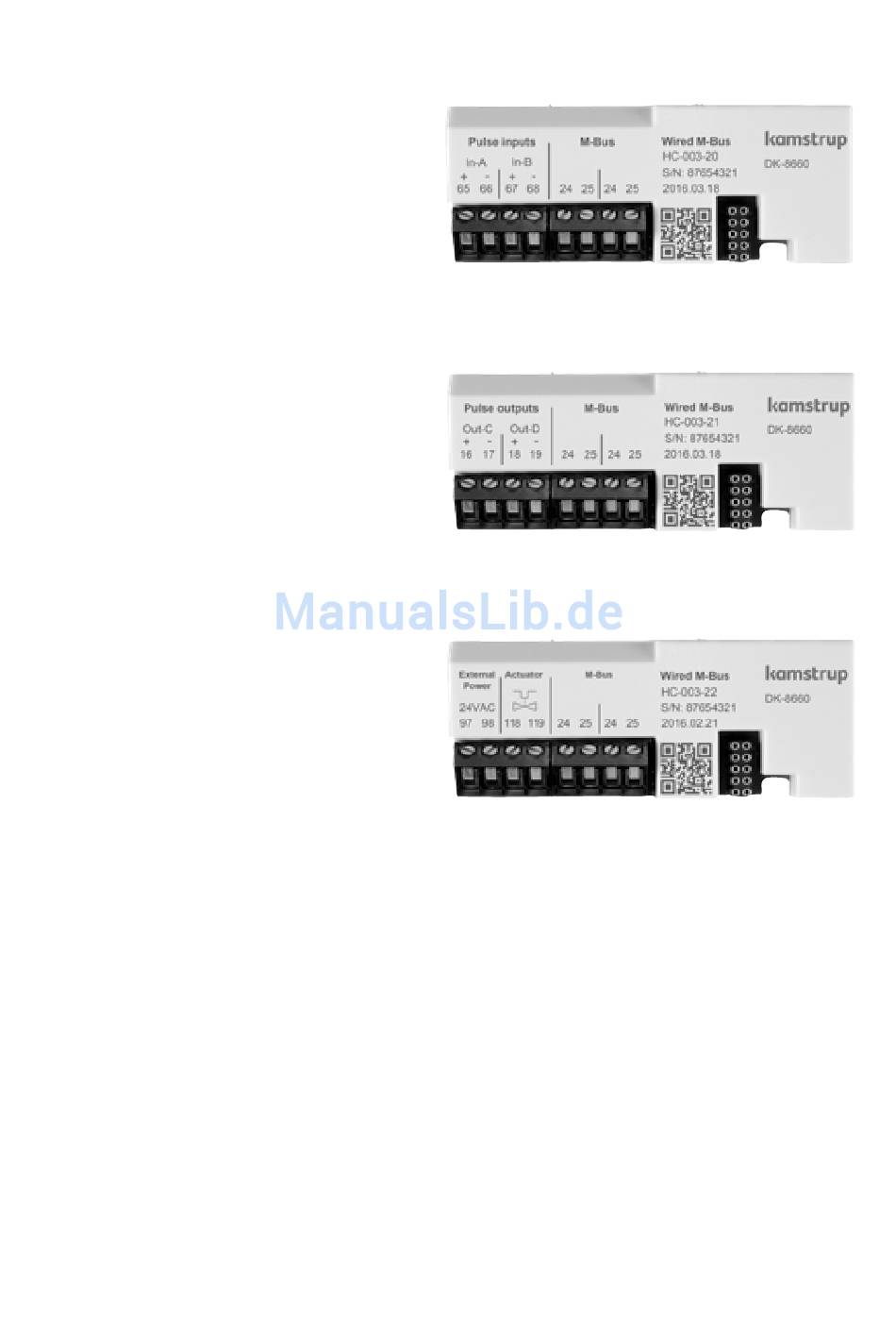

8.6 M-Bus + Impulseingänge, Typ HC-003-20
M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung.
Das Modul wird mit Torsionskabel über
die Klemmen 24 und 25 an einen M-Bus
Master angeschlossen. Die Polarität ist ohne
Bedeutung für die Funktionalität.
Das Modul wird durch den angeschlossenen
Master stromversorgt.
8.7 M-Bus + Impulsausgänge, Typ HC-003-21
M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung.
Das Modul wird mit verdrilltes Kabel über
die Klemmen 24 und 25 an einen M-Bus
Master angeschlossen. Die Polarität ist ohne
Bedeutung für die Funktionalität.
Das Modul wird durch den angeschlossenen
Master stromversorgt.

8.8 M-Bus + Thermal Disconnect, Typ HC-003-22

M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung. Das Modul
wird mit Torsionskabel über Klemmen die 24
und 25 an einen M-Bus Master angeschlossen.
Die Polarität ist ohne Bedeutung für die
Funktionalität.
Der Zähler muss mit 24 VAC oder 230 VAC
versorgt werden.
Das Modul erfordert eine externe 24 VAC-
Stromversorgung für den Betrieb des
angeschlossenen Stellantriebs.
