2.2 Tauchhülsenfühler (PL)

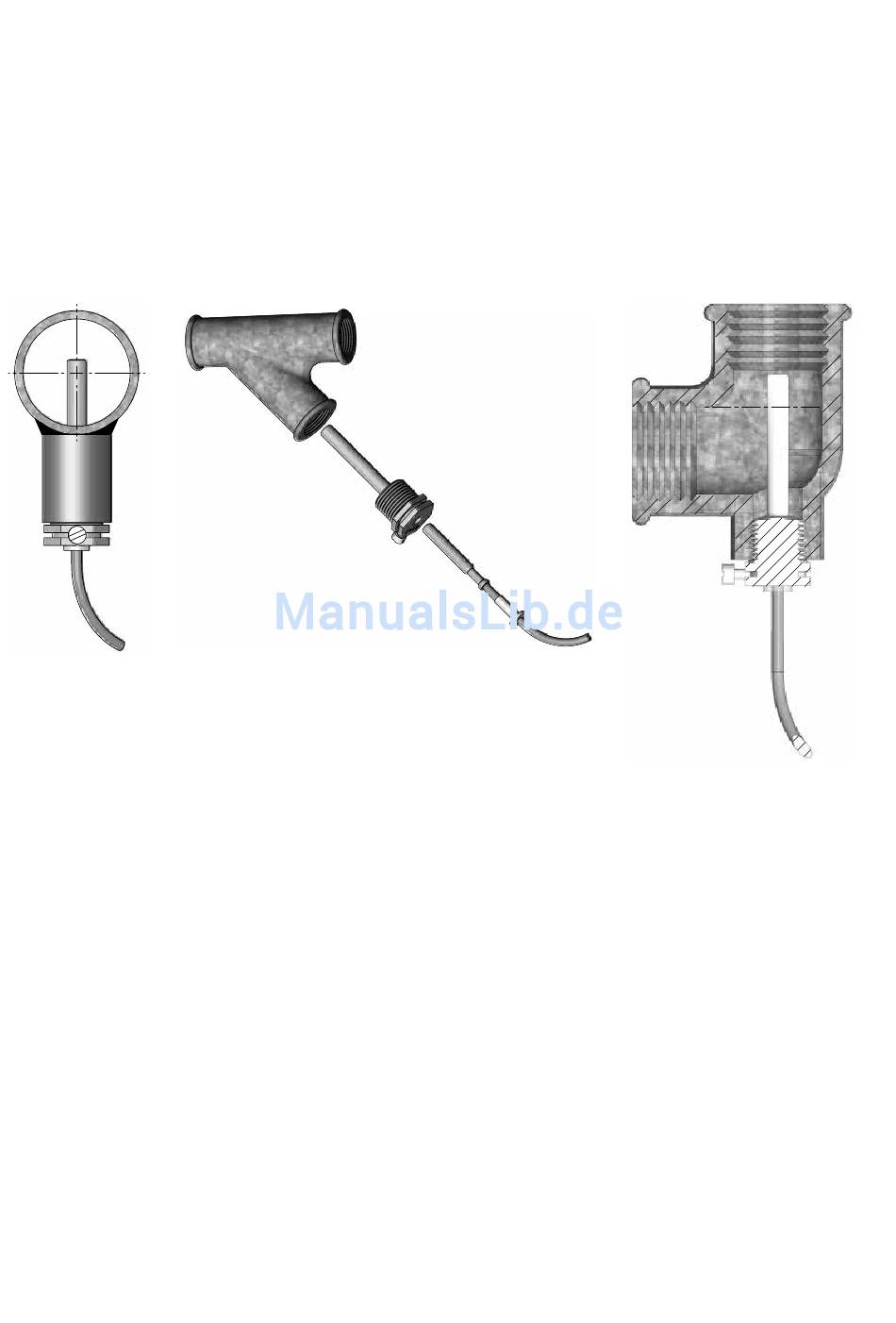

Die Fühlertauchhülsen können zum Beispiel in eine Schweißmuffe oder in T-Stücke mit 45°
Winkel eingebaut werden. Die Spitze der Tauchhülse soll in der Mitte der Strömung platziert
werden. Die Temperaturfühler werden so tief wie möglich in die Tauchhülsen eingeführt. Zur
Verkürzung der Reaktionszeit eignet sich eine „nichthärtbare" thermisch leitende Paste. Das
kleine Kunststoffstück am Fühlerkabel in die Fühlertauchhülse schieben, und die Leitung mit der
beiliegenden Schraube (M4 Messing) sichern. Die Schraube darf nur mit den Fingern eingedreht
werden. Die Tauchhülsen werden hiernach mit Plombe und Draht plombiert.
