8.3 Impulsausgänge
Die Impulsausgänge für Energie und Volumen
sind mit Darlington-Optokopplern ausgeführt
und sind auf vielen der Kommunikationsmodule
verfügbar.
Höchstspannung und Höchststrom der
Ausgänge sind 30 VDC bzw. 10 mA.
Wenn ein Modul mit Impulsausgängen in MULTICAL® eingesetzt wird, wird der Zähler automatisch
auf Impulsausgänge konfiguriert. Die Impulsdauer wird auf 32 ms oder 100 ms bestellt. Nach der
Lieferung kann die Impulsdauer mit dem PC-Programm METERTOOL HCW geändert werden.
Die Auflösung der Impulsausgänge folgt immer der wertniedrigsten Ziffer im Display für Energie
bzw. Volumen.

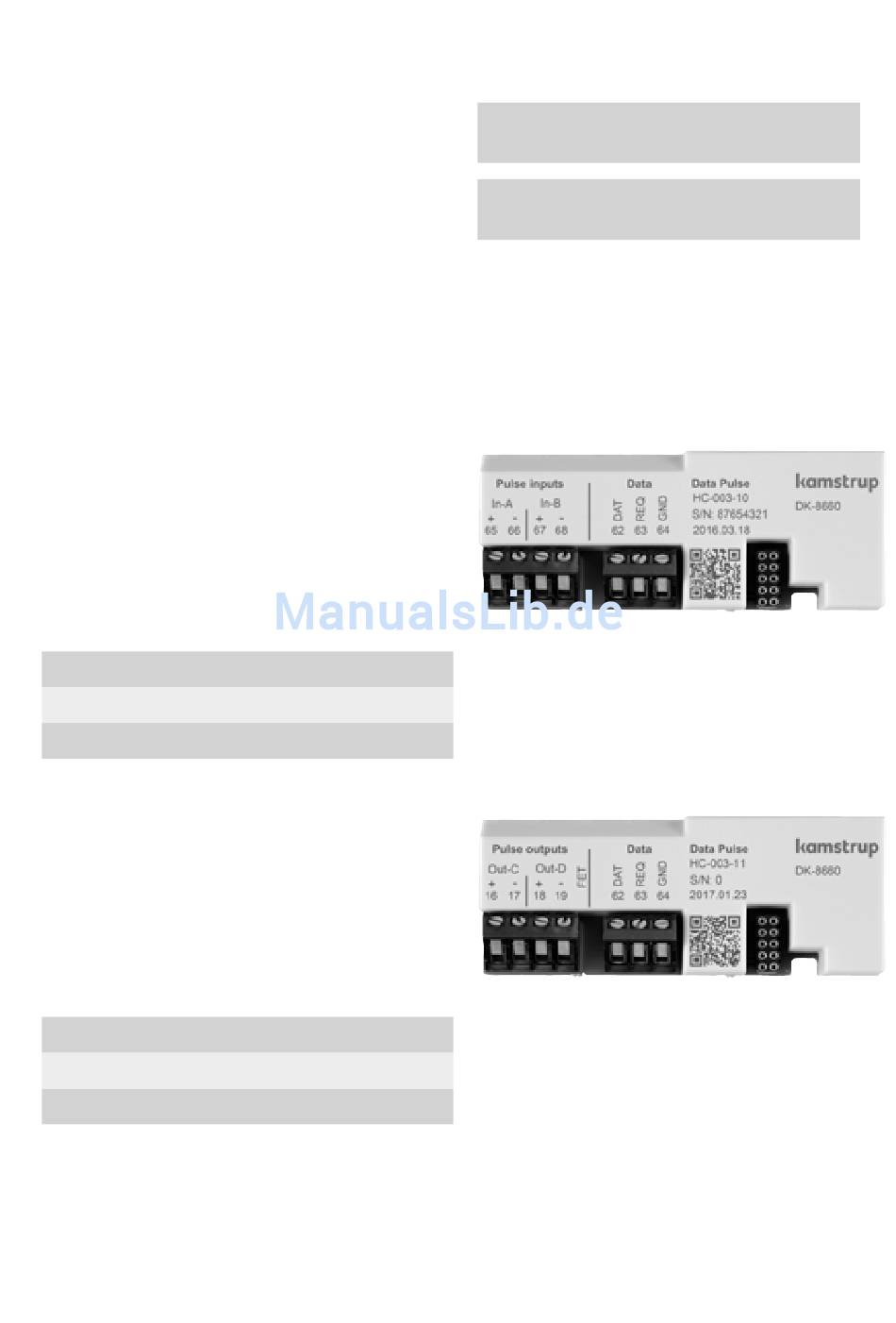

8.4 Daten + Impulseingänge, Typ HC-003-10
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232-Ebene
erfordert, dass Datenkabel 66-99-106 (D-SUB
9F) oder 66-99-098 (USB Typ A) wie folgt
angeschlossen wird:
62
63
64
8.5 Daten + Impulsausgänge, Typ HC-003-11
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232-Ebene
erfordert, dass Datenkabel 66-99-106 (D-SUB
9F) oder 66-99-098 (USB Typ A) wie folgt
angeschlossen wird:
62
63
64
Kamstrup A/S • 55122071_A3_DE_11.2017
Braun (DAT)
Weiß (REQ)
Grün (GND)
Braun (DAT)
Weiß (REQ)
Grün (GND)
16 +
Impulsausgang C
17 -
18 +
Impulsausgang D
19 -
MULTICAL® 603
