Installations- und Bedienungsanleitung

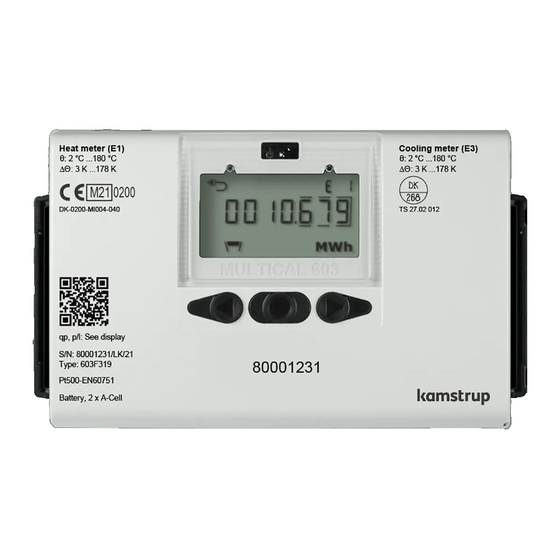

MULTICAL
1. MID Bezeichnung
Nominelle Betriebsbedingungen / Messbereich:
Rechenwerk:
Temperaturfühlerpaar
für Wärme/Kälte:
Temperaturfühlerpaar
für Kälte:
Volumenmessteil
für Wärme/Kälte oder Kälte: T 2 °C bis 130 °C
Mechanische Umwelt:
Klasse M1 und M2 (feste Installation mit minimaler Vibration)
Elektromagnetische Umwelt:
Klasse E1 und E2 (Haushalt, Leichtindustrie und Industrie).
Die Signalkabel des Zählers sollen im Abstand von mindestens
25 cm von anderen Installationen verlegt werden.
Klimatische Umwelt:
Die Installation soll in einer geschlossenen Umgebung (Innen-
montage) mit nichtkondensierender Feuchte ausgeführt wer-
den. Die Umgebungstemperatur muss im Bereich von +5 bis
+55 °C liegen.
Wartung und Reparatur:
Der Wärmelieferant darf Kommunikationsmodule, Batterie,
Rechenwerk, Temperaturfühlerpaar und Volumenmessteil
austauschen. Rechenwerk, Fühlerpaar und Volumenmessteil
werden separat geeicht und dürfen deshalb separat ersetzt
werden. Alle Reparaturen erfordern nachfolgende Eichung in
einem akkreditierten Labor.
MULTICAL 603 ist für Temperaturfühler Typ Pt 500 geeignet.
®
An ein MULTICAL 603 können Volumenmessteile Typ
®
ULTRAFLOW 34, eine elektronische Abtasteinheit oder ein
®
Volumenmessteil mit Reed-Impulsgeber angeschlossen wer-
den.
Unabhängig vom Volumenmessteiltyp müssen «Impulse/Liter»
von Volumenmessteil und Rechenwerk gleich sein.
2. Allgemeines
Lesen Sie bitte vor der Montage des Wärmezählers diese An-
leitung durch. Bei Montagefehler fällt die Garantieverpflich-
tung von GWF weg. Beachten Sie die Einhaltung folgender In-
stallationsverhältnisse:
■ Druckstufe,
ULTRAFLOW 34 PN16/PN25, siehe Kennzeichnung. Die
®
Kennzeichnung des Volumenmessteils
■ Druckstufe, gilt nicht mit geliefertem Zubehör.
Fühlersatz Typ DS: PN16
■ Druckstufe,
rostfreie Tauchhülsen: PN25
603 und ULTRAFLOW
®
T 2 °C bis 180 °C ΔT 3 K bis 178 K
T 2 °C bis 140 °C ΔT 3 K bis 130 K/
ΔT 3 K bis 085 K
T 2 °C bis 140 °C ΔT 3 K bis 85 K
Bei Medientemperatur von mehr als 5 °C unterhalb der Um-
gebungstemperatur empfehlen wir die Wandmontage von
MULTICAL 603.
®
3. Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauf-
temperatur werden ausschliesslich
und dürfen nie voneinander getrennt werden. Die Kabellän-
ge darf nach EN 1434 nicht verändert werden. Ein eventu-
elles Austauschen der Fühler darf ebenfalls nur paarweise
vorgenommen werden. Der Vorlauffühler ist mit einem roten,
der Rücklauffühler mit einem blauen Schild gekennzeichnet.
3.1 Fühlereinsätze für Tauchhülsen
Die Fühlertauchhülsen werden am besten in T-Stücke mit 45°
oder 90° Winkel eingebaut. Die Spitze der Tauchhülse zeigt da-
bei gegen die Strömungsrichtung und ist in der Mitte der Strö-
mung platziert.
Die Temperaturfühler werden so tief wie möglich in die Tauch-
hülsen eingeführt. Zur Verkürzung der Ansprechzeit eignet sich
eine «nichthärtbare», wärmeleitende Paste. Temperaturfühler
sind von unten zu montieren.
Das kleine Plastikstück am Fühlerkabel in die Fühlertauch-
hülse schieben und die Leitung mit der beiliegenden Schrau-
be (M4 Messing) sichern. Die Schraube darf nur mit den Fin-
gern eingedreht werden. Die Tauchhülsen werden danach mit
Plombe und Draht plombiert.
3.2 Kurze Direktfühlereinsätze
Der kurze Direktfühler kann mit Rohrgewinden bis zu R1" und
eingebautem M10 Stutzen für den kurzen Direktfühler, in spe-
zielle Kugelventile oder T-Stücke mit speziellen Winkeln mon-
tiert werden.
34
®
paarweise geliefert
