2 Montage des Temperaturfühlers
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden ausschließlich
paarweise geliefert und dürfen nicht voneinander getrennt werden. Unsere Rechenwerke
werden im Normalfall mit bereits montierten Temperaturfühlern geliefert. Die Kabellänge darf
nach EN 1434/OIML R75 nicht verändert werden. Ein eventueller Austausch der Fühler darf
ebenfalls nur paarweise vorgenommen werden. Der Vorlauffühler ist mit einem roten Schild, der
Rücklauffühler ist mit einem blauen Schild gekennzeichnet. Dies gilt sowohl für Wärme- als auch
Kälteinstallationen. Für die Montage im Rechenwerk, siehe den Abschnitt „Elektrischer Anschluss".
Achtung: Die Fühlerkabel dürfen keinen Ruck oder Zug ausgesetzt werden. Seien Sie beim
Aufbinden der Kabel darauf aufmerksam, und ziehen Sie die Binder nicht unnötig fest
zu, da die Kabel hierdurch beschädigt werden können. Beachten Sie darüber hinaus,
dass die Temperaturfühler in Wärme-/Kälteinstallationen von unten zu montieren sind.
2.1 Kurzer Direktfühler (DS)

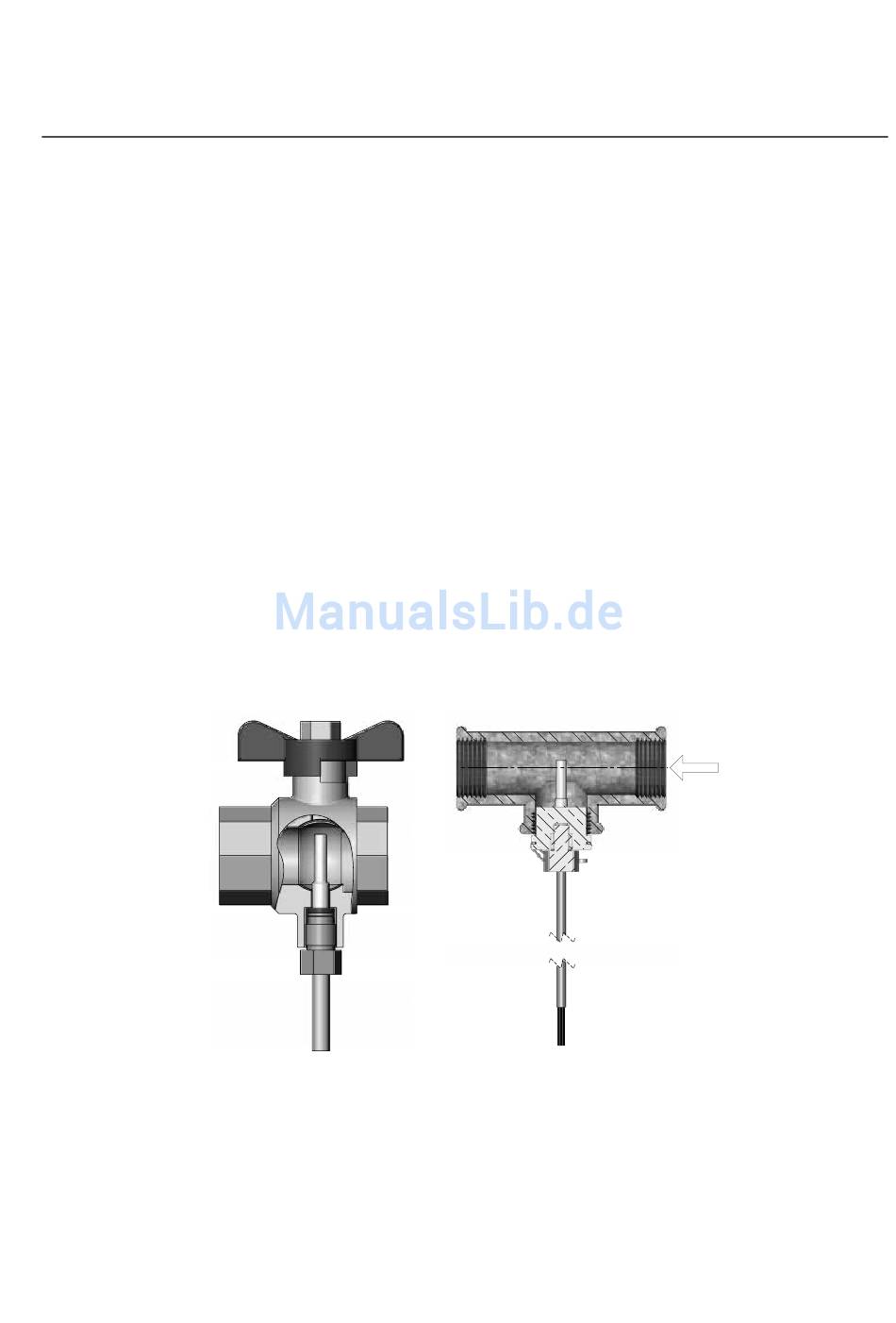

Die kurzen Direktfühler können bis zu DN25 in speziellen Kugelventilen mit eingebautem M10-
Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen mit
Standard-T-Stücken montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die
zu den kurzen Direktfühlern passen. Der kurze Direktfühler kann auch direkt in ausgewählten
Durchflusssensoren von Kamstrup montiert werden. Die Messingverschraubungen der Fühler
werden mit einem 12 mm Gabelschlüssel leicht (ca. 4 Nm) festgedreht. Danach werden die Fühler
mit Plombe und Draht versiegelt.
Kamstrup A/S • 55122071_A3_DE_11.2017
MULTICAL® 603
5
