MULTICAL® 603

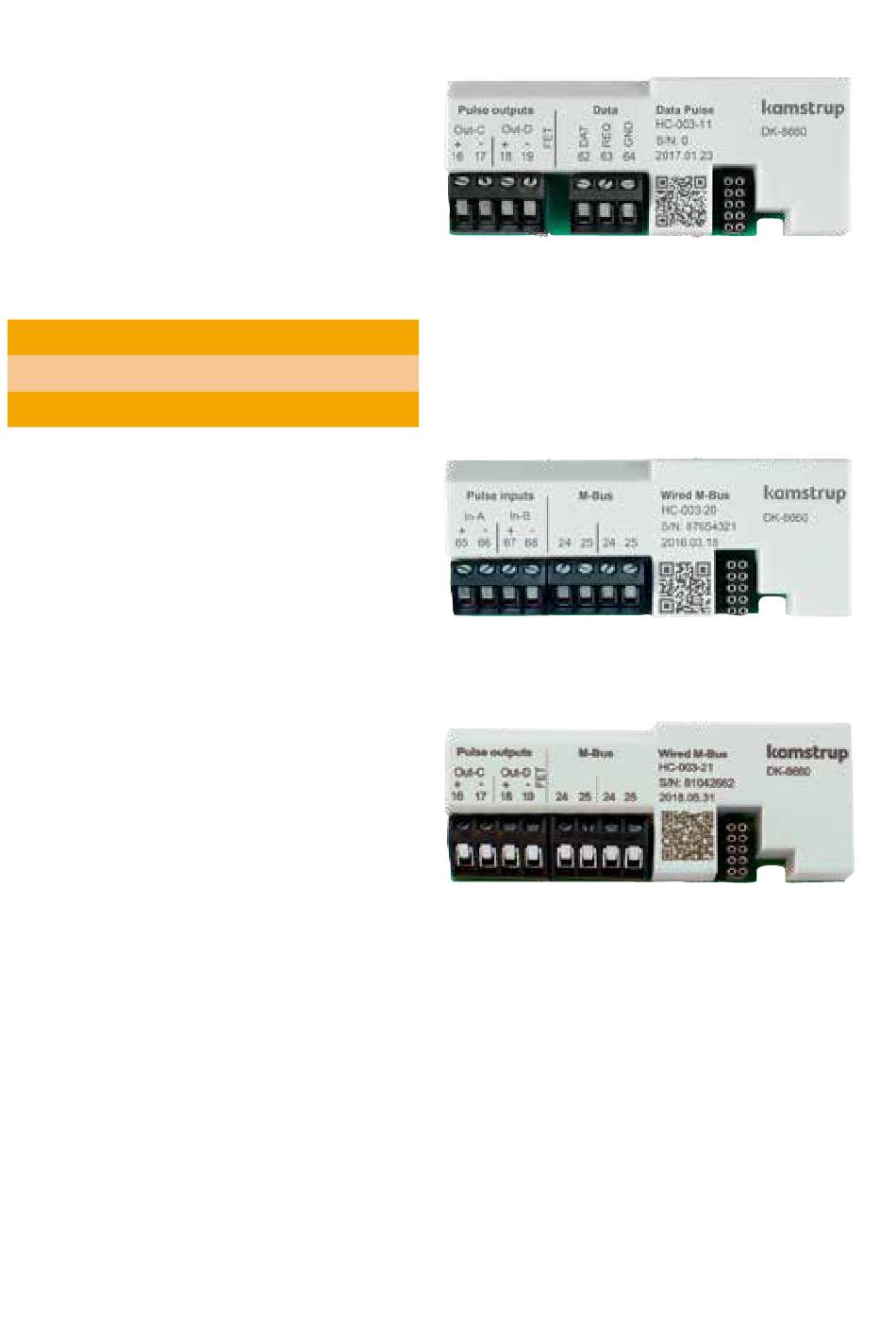

8.5 Data Pulse, outputs (Out-C, Out-D) ,
type HC-003-11
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und galvanisch getrennt. Um Daten
auszulesen, ist ein aktives Konverterkabel,
66-99-106 (D-SUB 9F) oder 66-99-098 (USB
Typ A) erforderlich. Das Konverterkabel wird wie
folgt angeschlossen:
62
Braun
63
Weiß
64
Grün
8.6 Wired M-Bus, inputs (In-A, In-B),
type HC-003-20
M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung.
Das Modul wird mit Torsionskabel über die
Klemmen 24 und 25 an einen M-Bus Master
angeschlossen. M-Bus ist nicht gepolt, weshalb
die Kabel willkürlich angeschlossen werden
können.
8.7 Wired M-Bus, outputs (Out-C, Out-D),
type HC-003-21
M-Bus-Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung.
Das Modul wird mit Torsionskabel über die
Klemmen 24 und 25 an einen M-Bus Master
angeschlossen. M-Bus ist nicht gepolt, weshalb
die Kabel willkürlich angeschlossen werden
können.
18
(DAT)
(REQ)
(GND)
Kamstrup A/S • 55122071_B1_DE_2019-08
