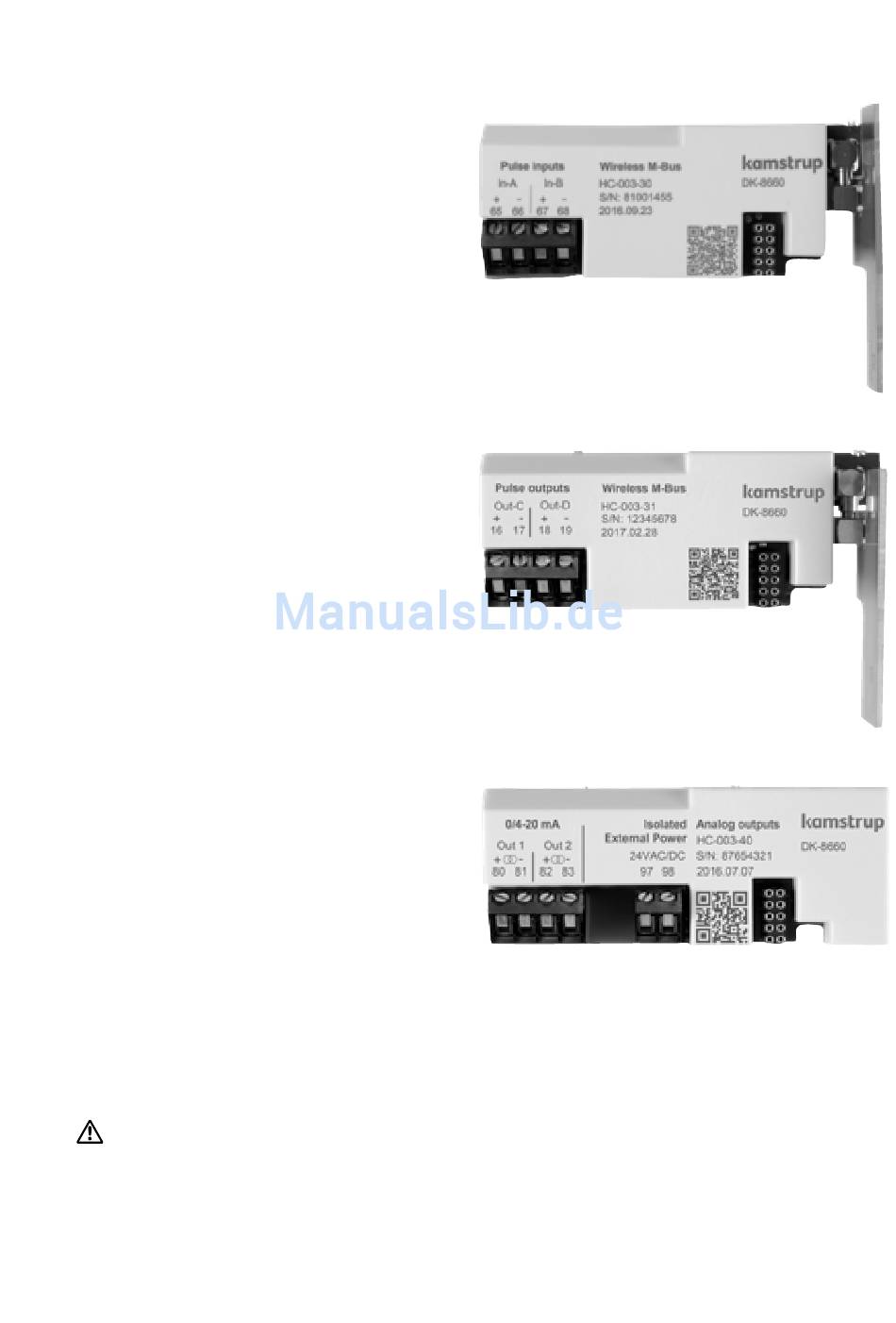

8.9 Wireless M-Bus + Impulseingänge, Typ HC-003-30*
Das Wireless M-Bus-Modul ist auf die
Verwendung in dem handbedienten Wireless
M-Bus Reader-System von Kamstrup
ausgelegt, das in dem gebührenfreien
Frequenzband im 868 MHz-Bereich operiert.
Das Funkmodul ist mit entweder interner
Antenne oder Zusatzantenne lieferbar.
Beachten Sie, dass beide Antennentypen
denselben Anschluss verwenden.
8.10 Wireless M-Bus + Impulsausgänge, Typ HC-003-31*
Das Wireless M-Bus-Modul ist auf die
Verwendung im handbedienten Wireless M-Bus
Reader-System von Kamstrup ausgelegt,
das im gebührenfreien Frequenzband im
868 MHz Bereich operiert. Das Funkmodul
ist mit entweder interner Antenne oder
Zusatzantenne lieferbar. Beachten Sie, dass
beide Antennentypen denselben Anschluss
verwenden.
8.11 Analoge Ausgänge, Typ HC-003-40
Analoges Modul mit 2 Stück 0/4..20 mA-
Stromausgängen. Der Strom wird direkt über
die beiden Sätzen von Ausgangsklemmen 80-
81 und 82-83 gemessen.
Der Zähler muss mit 24 VAC oder 230 VAC
versorgt werden.
Das Modul erfordert eine externe 24 VAC-
Stromversorgung für den Betrieb der analogen
Ausgänge.
* Das Wireless M-Bus-Modul muss immer an eine interne Antenne oder eine Zusatzantenne
angeschlossen sein. Bei der Montage einer Zusatzantenne muss es beim Sammeln des Rechenwerks
gesichert werden, dass das Antennenkabel nicht geklemmt oder beschädigt wird. Beim Ersatz oder
Montage der Module muss die Stromversorgung zum Zähler unterbrochen sein. Dasselbe gilt bei der
Montage einer Antenne.
