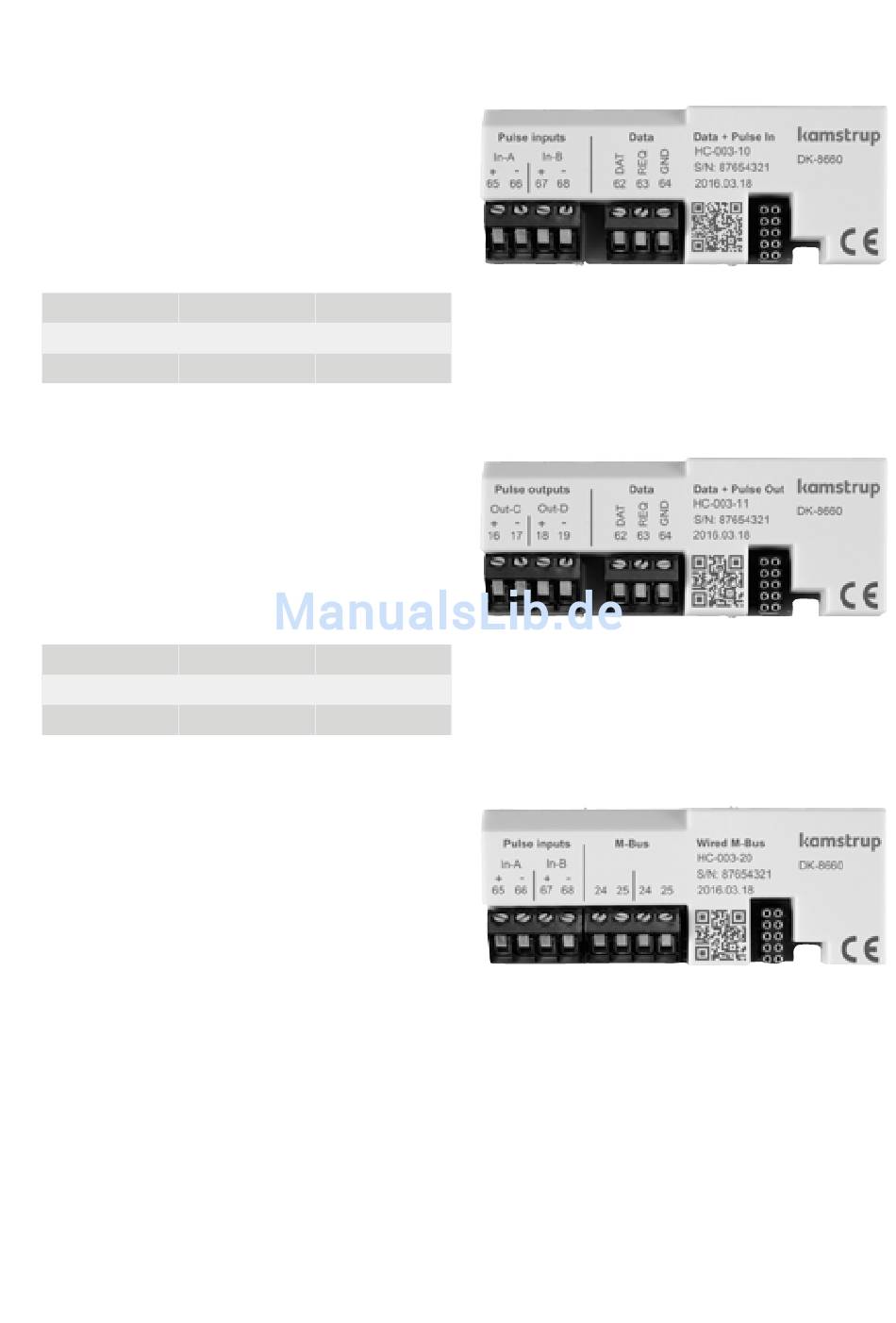

9.4 Daten + Impulseingänge, Typ HC-003-10
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232
Niveau erfordert, dass Datenkabel 66-99-106
(D-SUB 9F) oder 66-99-098 (USB) wie folgt
angeschlossen wird: (USB Driver)
62
63
64
9.5 Daten + Impulsausgänge, Typ HC-003-11
Die Datenklemmen werden z.B. für den
Anschluss an einen PC verwendet. Das Signal
ist passiv und mittels Optokoppler galvanisch
getrennt. Die Konvertierung auf RS232
Niveau erfordert, dass Datenkabel 66-99-106
(D-SUB 9F) oder 66-99-098 (USB) wie folgt
angeschlossen wird: (USB Driver)
62
63
64
9.6 M-Bus + Impulseingänge, Typ HC-003-20
M-Bus Modul mit primärer, sekundärer und
erweiterter sekundärer Adressierung.
Das Modul wird mit Torsionskabel über
Klemmen 24 und 25 an einen M-Bus Master
angeschlossen. Die Polarität ist ohne
Bedeutung für die Funktionalität.
Das Modul wird durch den angeschlossenen
Master stromversorgt.
Kamstrup A/S • 55121740_A3_DE_05.2016
Braun
(DAT)
Weiß
(REQ)
Grün
(GND)
Braun
(DAT)
Weiß
(REQ)
Grün
(GND)
MULTICAL® 403
19
