COMPASS s.r.l.
C-Pilot
EVO
Betriebsanleitung
Gleiten über Gelände
Der C-Pilot EVO bietet einige innovative Features, die bei Streckenflügen oder Wettbewerben
eine große Hilfe sind. Möglich wird dies durch die hohe Speicher- und Grafikkapazität des Sys-
tems, die es Ihnen ermöglicht, mit Hilfe von hochauflösenden Höhenkarten Ihren Gleitflug auf
der Grundlage des Geländes des Fluggebietes zu berechnen: Sie sehen auf einen Blick, wie
weit Sie in einem Gleitflug kommen werden, oder in welcher Höhe Sie am nächsten Grat an-
kommen, die nächste Talquerung zu schaffen ist, und vieles mehr.
Die Ergebnisse dieser Berechnungen werden intuitiv auf dem Display des C-Pilot EVO darge-
stellt, wobei numerische Informationen und Anzeigen auf der Karte verwendet werden.
Damit diese Funktionen einwandfrei funktionieren, müssen Sie die Karten Ihrer Flugzone auf die
SD Karte des C-Pilot EVO laden.
Gleiten auf der Kurslinie
Durch Aktivieren der Option "Richtungslinie anzeigen" auf der Seite Karteneinstellungen (sie-
he Seite 72) wird auf der Karte in der Navigationsseite (Abbildung 38) eine gestrichelte Linie ge-
zeichnet, die Ihre aktuelle Flugrichtung darstellt.

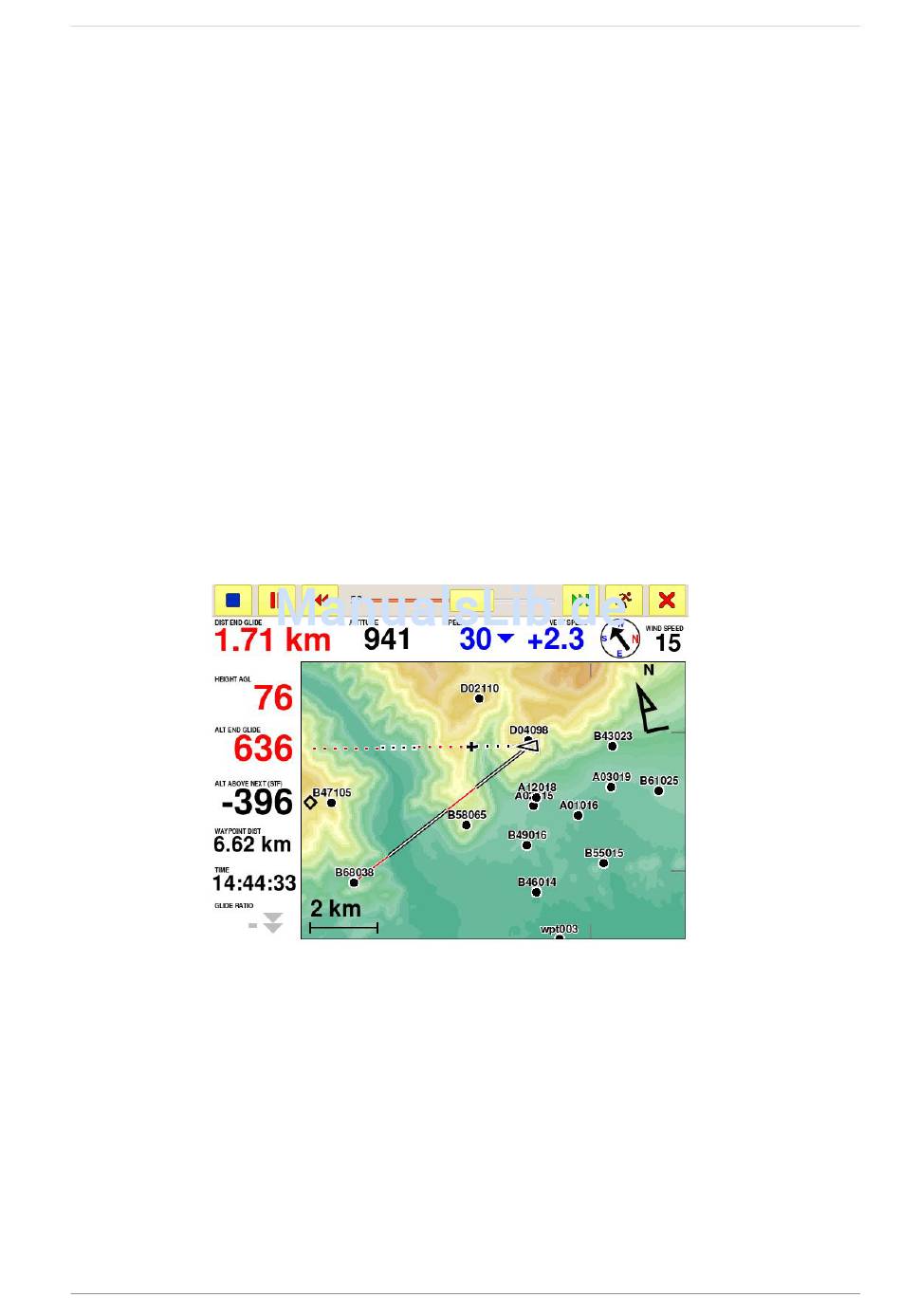

Abbildung 38: Gleiten über Gelände und Anzeige Flugrichtung und zu einem Wendepunkt.
Die mit schwarzen Punkten und weißem Rand gezeichneten Segmente stellen die Bereiche dar,
in denen sich Ihr Gleitflug, berechnet mit Fluggeschwindigkeit und basierend auf dem vom C-
Pilot EVO geschätzten Wind, über dem Grund befindet. Die weißen Punkte mit dem roten Rand
stellen die Bereiche dar, in denen Ihr Gleitflug niedriger als der Boden ist. Ein schwarzes Kreuz
mit einem weißen (+) Rand zeigt den geschätzten Punkt an, an dem Sie den Boden berühren
werden.
Anhand dieser Hinweise können Sie sofort erkennen, ob Sie ein Hindernis im Gleitflug überflie-
gen können oder ob Sie noch an Höhe gewinnen müssen.
" 77
