Insgesamt stehen aktuell 36 einblendbare Informationen (Datenfelder) zur Auswahl.
Die Flugdaten
• Beschleunigung: Gesamtbeschleunigung „g", die vom optional erhältlichen externen Multi
Sensor C-Probe erfasst wird.
• Höhe: Die Höhe über Meeresspiegels, die auf der Grundlage des Drucksensorwertes be-
stimmt wird (der mit Hilfe eines Algorithmus mit der GPS-Höhe, durch Auswahl der Option im
entsprechenden Höhenmenü, kombiniert werden kann).
• GPS-Höhe: ist die durch das GPS-Signal ermittelte Höhe über dem Meeresspiegel.
• Höhe über Grund: zeigt Ihre Höhe über dem Grund an. Voraussetzung ist, dass die Gelän-
dekarte korrekt in das Gerät geladen ist, auch wenn sie nicht auf dem Display angezeigt wird.
Achtung: Compass s. r. l. kann in keiner Weise für die Richtigkeit der in der Kartographie-Da-
tei enthaltenen Informationen und somit auch nicht für die Zuverlässigkeit dieser Daten ga-
rantieren.
• Höhengrenze: gibt die maximal zulässige Höhe an dem Punkt an, an dem Sie sich befinden,
basierend auf den Lufträumen im Speicher und alternativ entsprechend den in der Aufgabe
festgelegten Höhenbegrenzungen, wenn diese aktiviert ist.
• Kompass: ein Feld mit einer Doppelfunktion. Dieser zeigt die Richtung an, in die Sie fliegen,
in Bezug auf den Boden. Die Himmelsrichtungen drehen sich und zeigen, wo sich Norden
befindet. Wenn eine Aufgabe oder GoTo aktiviert ist, zeigt ein großer Pfeil in der Mitte die
Richtung zum optimierten Punkt des nächsten Wegpunktes an, während ein grüner Kreis die
Richtung zur Mitte des Wegpunktes anzeigt. Ein kleines blaues Dreieck im Kompasskreis
zeigt die Windrichtung an. Zwei blaue, sich überlappende Dreiecke zeigen nicht nur an, wo-
her der Wind kommt, sondern auch, dass die Windgeschwindigkeit selbst um 1/3 höher ist
als die Fluggeschwindigkeit. Wenn die beiden blauen Dreiecke zu einem roten Dreieck wer-
Betriebsanleitung

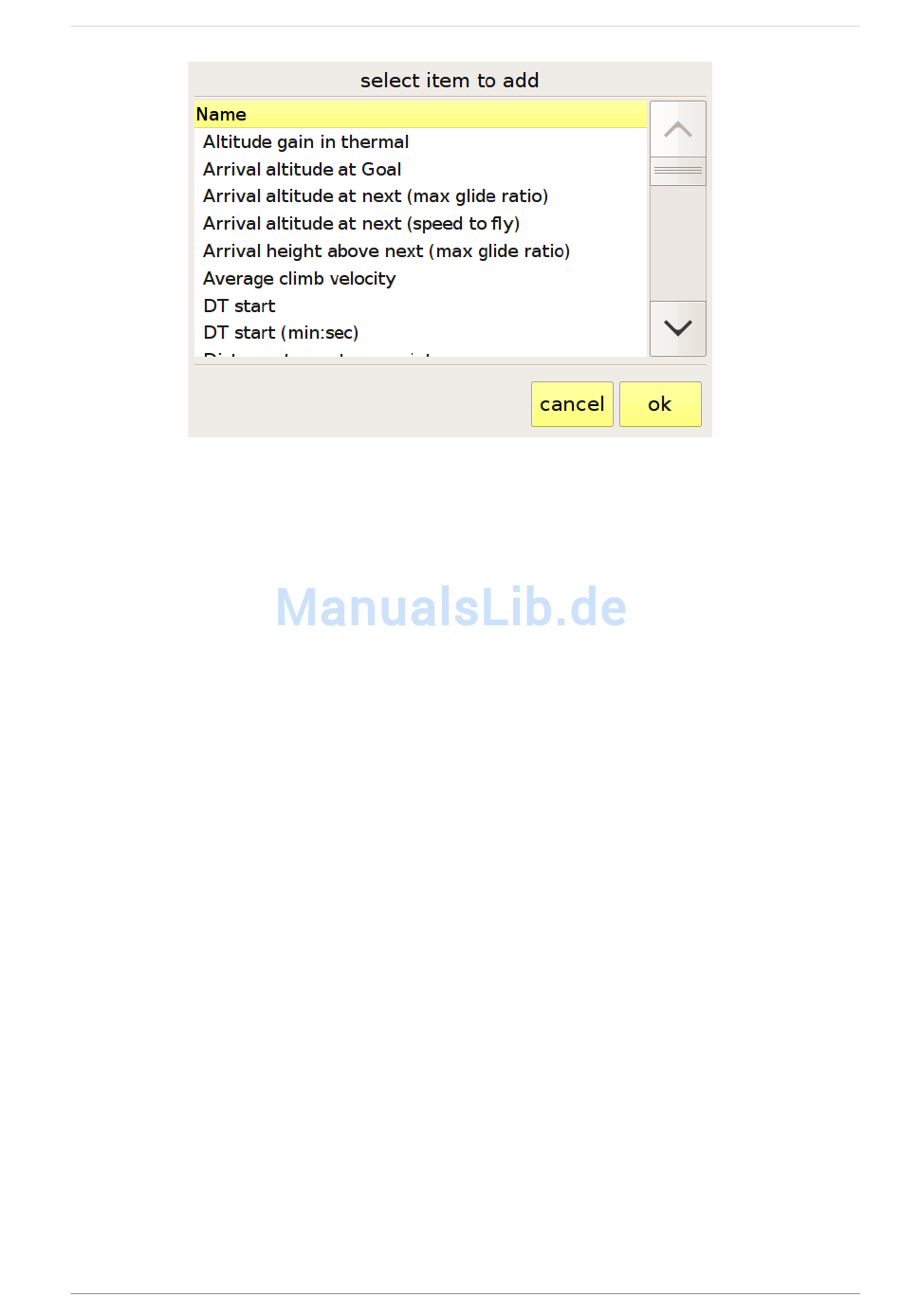

Abbildung 27: Liste der Datenfelder
" 55
C-Pilot
