Topographische Karte
Ihr C-Pilot EVO ist in der Lage, neben Geländekarten auch die topographische Karte anzuzei-
gen. Diese Karte kann gleichzeitig mit der Geländekarte angezeigt werden, oder indem Sie die
Karte, die das Gelände anzeigt, ausschließen (oder umgekehrt): Sie haben die Wahl. Sie wer-
den es nicht bemerken, wenn Sie auf den Bildschirm schauen, aber die beiden Kartentypen sind
übereinander gelegt und unabhängig voneinander. Wir haben diese Karten mit dem Namen
"Kartographie" bezeichnet, um sie von Karten zu unterscheiden, die sich auf die Höhenmessung
des Geländes beziehen. Die Kartographie zeigt topographische Elemente wie Städte (und ihre
Namen), Straßen, Flüsse, Seen und Berge (und ihre Namen).
Die Karten sind Vektorkarten (der Pilot sieht immer alle Elemente korrekt) und basieren auf dem
Open Street Maps Projekt.

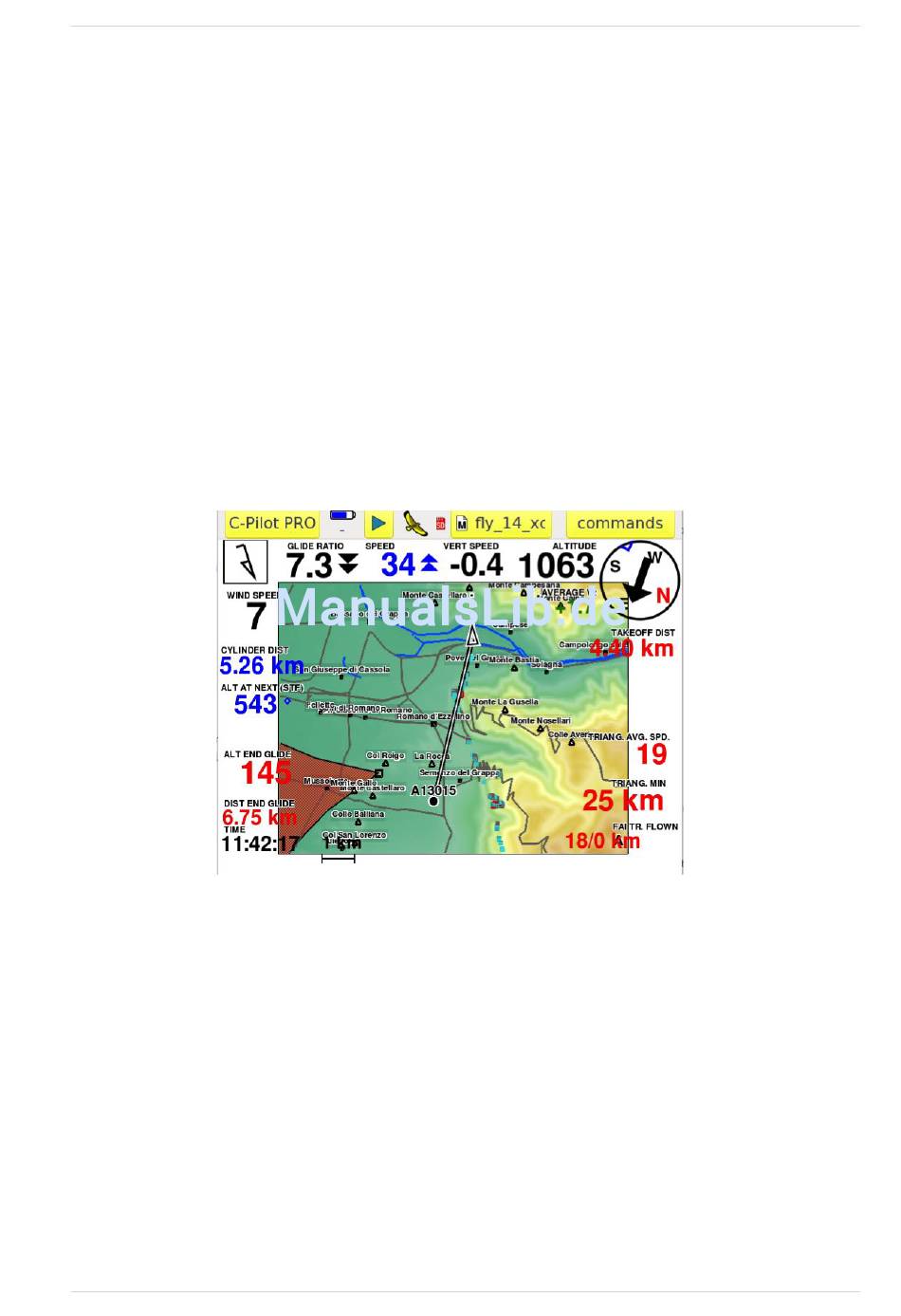

Der C-Pilot EVO verwendet diese zeitgemäßen Karten für all seine erweiterten Funktionen (FAI-
Dreieck, Lufträume, Navigation mit Wegpunkten, etc.), wie in der folgenden Abbildung darge-
stellt:
•
Das Quadrat (neben dem Ortsnamen) weist auf eine Stadt hin: Je größer die Stadt, desto
größer ist es.
•
Das Dreieckssymbol mit dem Namen daneben weist auf einen Berg (den Gipfel).
•
Die grauen Linien sind die Straßen.
•
Die blauen Linien sind Flüsse, die Seen sind ebenfalls blau dargestellt.
Je mehr die Karte gezoomt wird (manuell oder im Auto-Modus), desto mehr Details sehen Sie
(die Karte hat verschiedene Ebenen). Das Compass Team hat entschieden, nicht zu viele De-
tails zu nutzen: Zu viele Details der Karten können zu Verwechslungen mit den Grafiken im Dis-
play führen, und der Pilot muss alle Informationen durch einen kurzen Blick auf das Diaplay le-
sen können (in einigen Zonen könnten die Straßen z.B. alle anderen Informationen abdecken).
