COMPASS s.r.l.
• Duplizieren: Erzeugt eine neue Anzeige, die mit der ausgewählten identisch ist und fragt nach
der Kopie nach einem Namen. Auf diese Weise haben Sie eine gemeinsame Basis, die Sie
ändern können, ohne von vorne anfangen zu müssen, wenn Sie ein neues Display benötigen.
• Ändern: Ermöglicht Ihnen die Anzeige vollständig anzupassen. Die Editieroberfläche (Abbil-
dung 26) zeigt alle Datenfelder, die in der gewählten Anzeige enthalten sind. Jedes Feld ist in
zwei Hälften unterteilt. Durch Ziehen der linken Hälfte können Sie das Feld an der gewünsch-
ten Stelle auf dem Bildschirm platzieren. Die rechte Hälfte erlaubt es Ihnen, die Größe des
Feldes zu verändern. Wir werden dies im nächsten Absatz noch ausführlich beschreiben. Für
jedes Datenfeld zeigt C-Pilot EVO ein beschriebenes Label (z.B. "Höhe") an, das über einen
Befehl im "Display-Menü" in der Größe verändert werden kann.
• Umbenennen: Öffnet die virtuelle Tastatur, mit der Sie den Namen des ausgewählten Dis-
plays ändern können.
Display ändern
Die Bearbeitung einer Anzeige geht schnell und einfach. Wählen Sie das zu ändernde Display
aus der Liste aus und drücken Sie die Schaltfläche "ändern", um den Editor zu starten. Sie er-
halten die Datenfelder so angezeigt, wie sie im Navigationsfenster erscheinen würden, jedoch
mit einem grauen Rahmen. Wenn Sie ein Feld berühren, färbt sich sein Rand rot, was bedeutet,
dass es aktiv ist und Sie es verändern können.
Jedes Feld ist in zwei Hälften unterteilt. Durch Ziehen der linken Hälfte können Sie das Feld an
die gewünschten Stelle auf dem Bildschirm platzieren. In der rechten Hälfte können Sie die
Größe des Feldes ändern. Um beispielsweise ein Feld an einer anderen Position auf dem Bild-
schirm zu verschieben, müssen Sie nur die linke Seite des Feldes berühren und es an die ge-
wünschte Stelle ziehen. Die Schaltfläche "Eigenschaften" in der oberen rechten Ecke des Bild-
schirms kann verwendet werden, um die Farbe der Zeichen zu ändern oder den Hintergrund
des Feldes undurchsichtig zu machen, so dass Sie es sehr deutlich sehen können, auch wenn
es sich über anderen Feldern, wie z.B. der Karte, befindet.
Betriebsanleitung

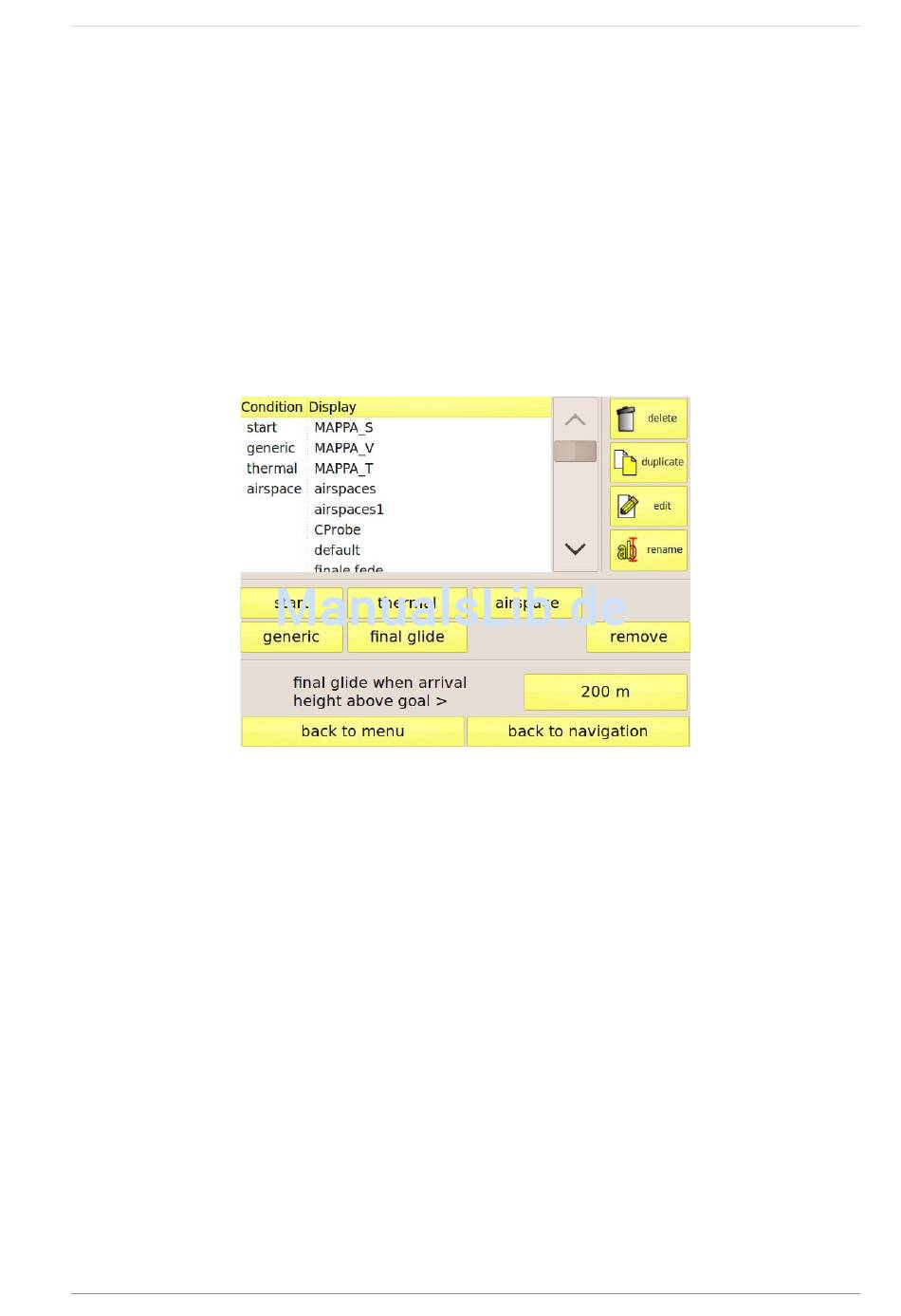

Abbildung 25: Display Verwaltungsseite
" 53
