COMPASS s.r.l.
C-Pilot
EVO
Betriebsanleitung

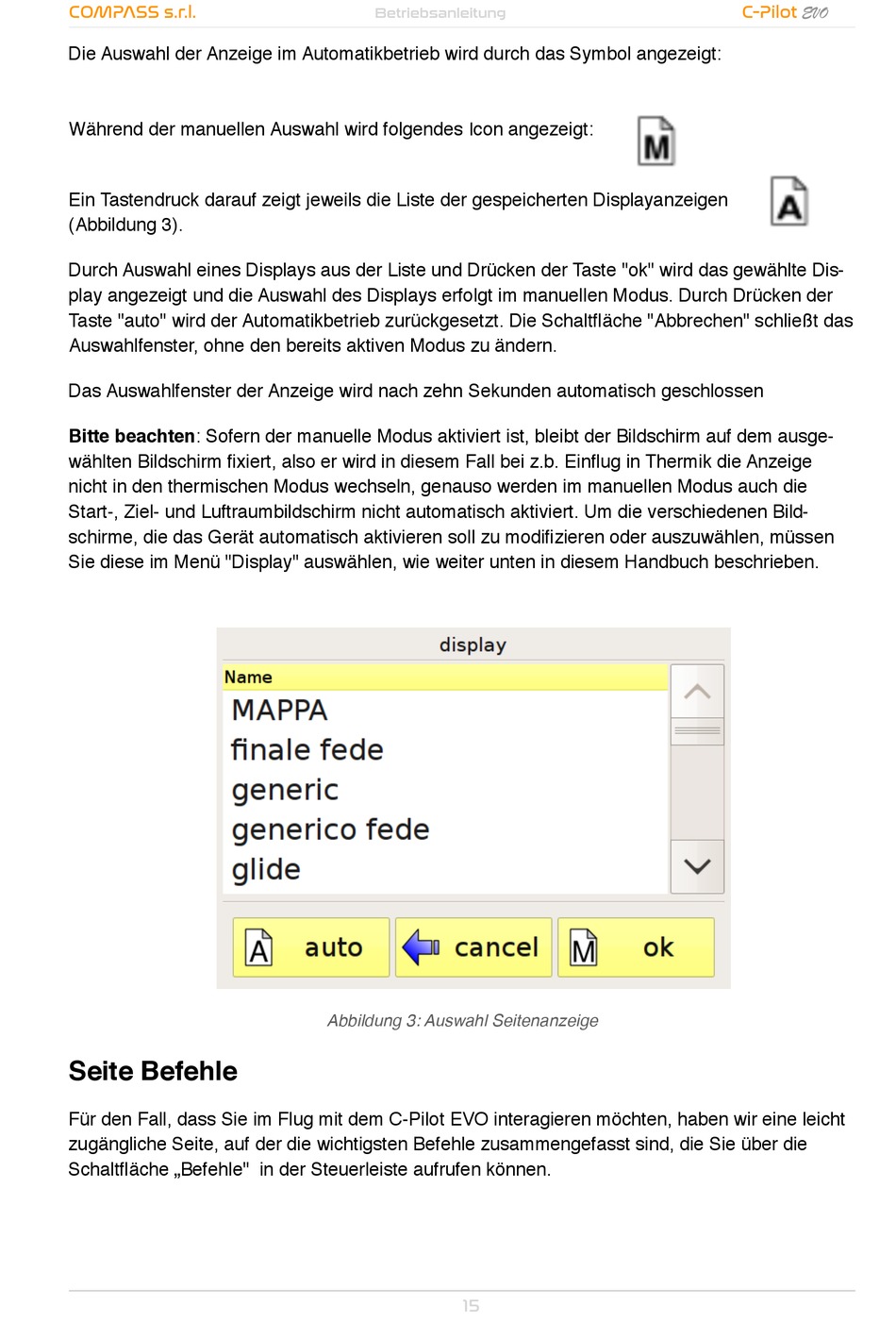

Die Auswahl der Anzeige im Automatikbetrieb wird durch das Symbol angezeigt:
Während der manuellen Auswahl wird folgendes Icon angezeigt:
Ein Tastendruck darauf zeigt jeweils die Liste der gespeicherten Displayanzeigen
(Abbildung 3).
Durch Auswahl eines Displays aus der Liste und Drücken der Taste "ok" wird das gewählte Dis-
play angezeigt und die Auswahl des Displays erfolgt im manuellen Modus. Durch Drücken der
Taste "auto" wird der Automatikbetrieb zurückgesetzt. Die Schaltfläche "Abbrechen" schließt das
Auswahlfenster, ohne den bereits aktiven Modus zu ändern.
Das Auswahlfenster der Anzeige wird nach zehn Sekunden automatisch geschlossen
Bitte beachten: Sofern der manuelle Modus aktiviert ist, bleibt der Bildschirm auf dem ausge-
wählten Bildschirm fixiert, also er wird in diesem Fall bei z.b. Einflug in Thermik die Anzeige
nicht in den thermischen Modus wechseln, genauso werden im manuellen Modus auch die
Start-, Ziel- und Luftraumbildschirm nicht automatisch aktiviert. Um die verschiedenen Bild-
schirme, die das Gerät automatisch aktivieren soll zu modifizieren oder auszuwählen, müssen
Sie diese im Menü "Display" auswählen, wie weiter unten in diesem Handbuch beschrieben.
Abbildung 3: Auswahl Seitenanzeige
Seite Befehle
Für den Fall, dass Sie im Flug mit dem C-Pilot EVO interagieren möchten, haben wir eine leicht
zugängliche Seite, auf der die wichtigsten Befehle zusammengefasst sind, die Sie über die
Schaltfläche „Befehle" in der Steuerleiste aufrufen können.
" 15
