COMPASS s.r.l.
C-Pilot
EVO
Betriebsanleitung
wählten Lufträume zusammensetzen, bearbeiten oder neue Lufträume hinzufügen, indem Sie
die in Abbildung 32 gezeigte Seite verwenden. Die Abbildung darunter zeigt z.B. den Luftraum
Aviano ATZ, der sich aus einem Bogen und Punkten zusammensetzt.

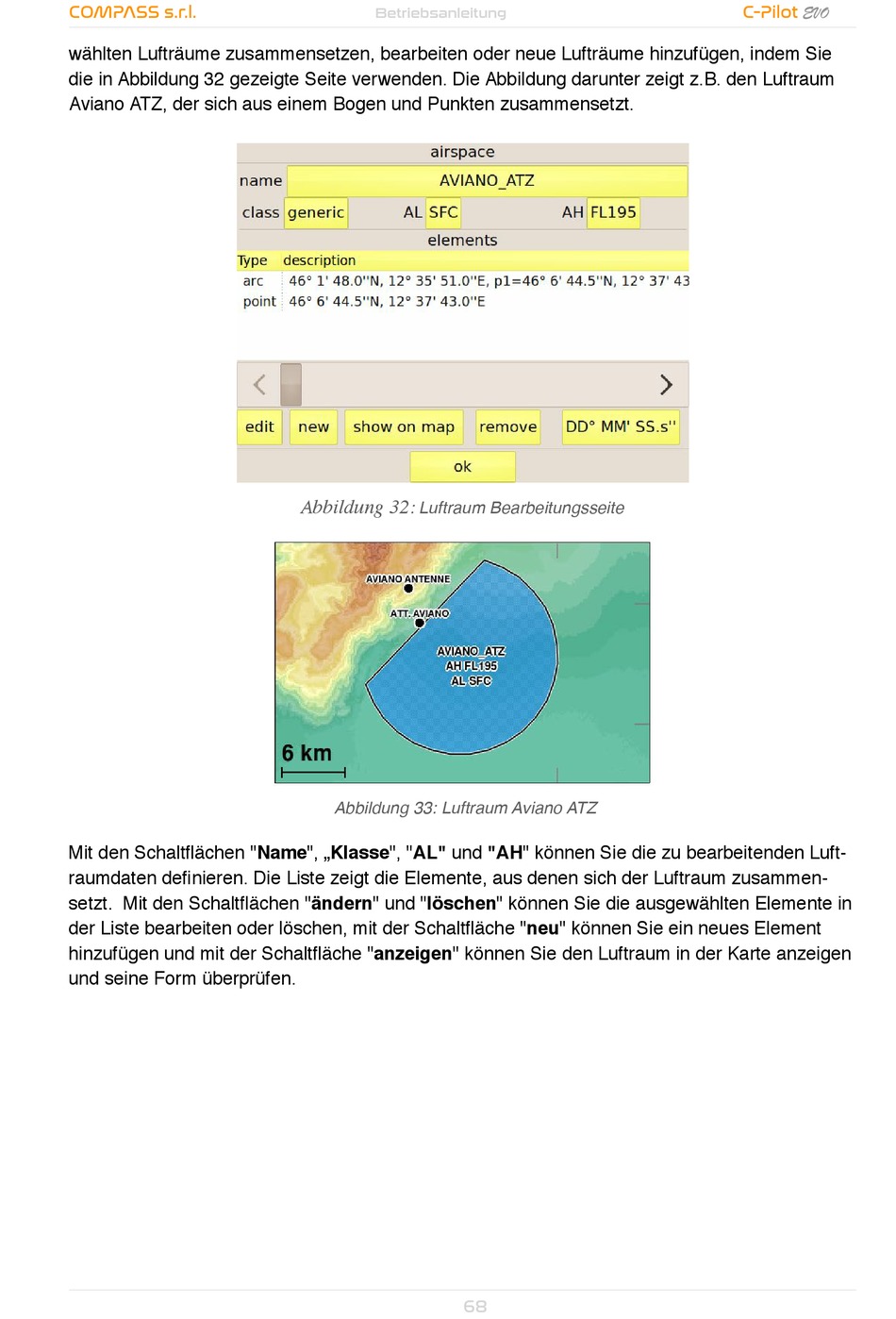

Abbildung 32
: Luftraum Bearbeitungsseite
Abbildung 33: Luftraum Aviano ATZ
Mit den Schaltflächen "Name", „Klasse", "AL" und "AH" können Sie die zu bearbeitenden Luft-
raumdaten definieren. Die Liste zeigt die Elemente, aus denen sich der Luftraum zusammen-
setzt. Mit den Schaltflächen "ändern" und "löschen" können Sie die ausgewählten Elemente in
der Liste bearbeiten oder löschen, mit der Schaltfläche "neu" können Sie ein neues Element
hinzufügen und mit der Schaltfläche "anzeigen" können Sie den Luftraum in der Karte anzeigen
und seine Form überprüfen.
" 68
