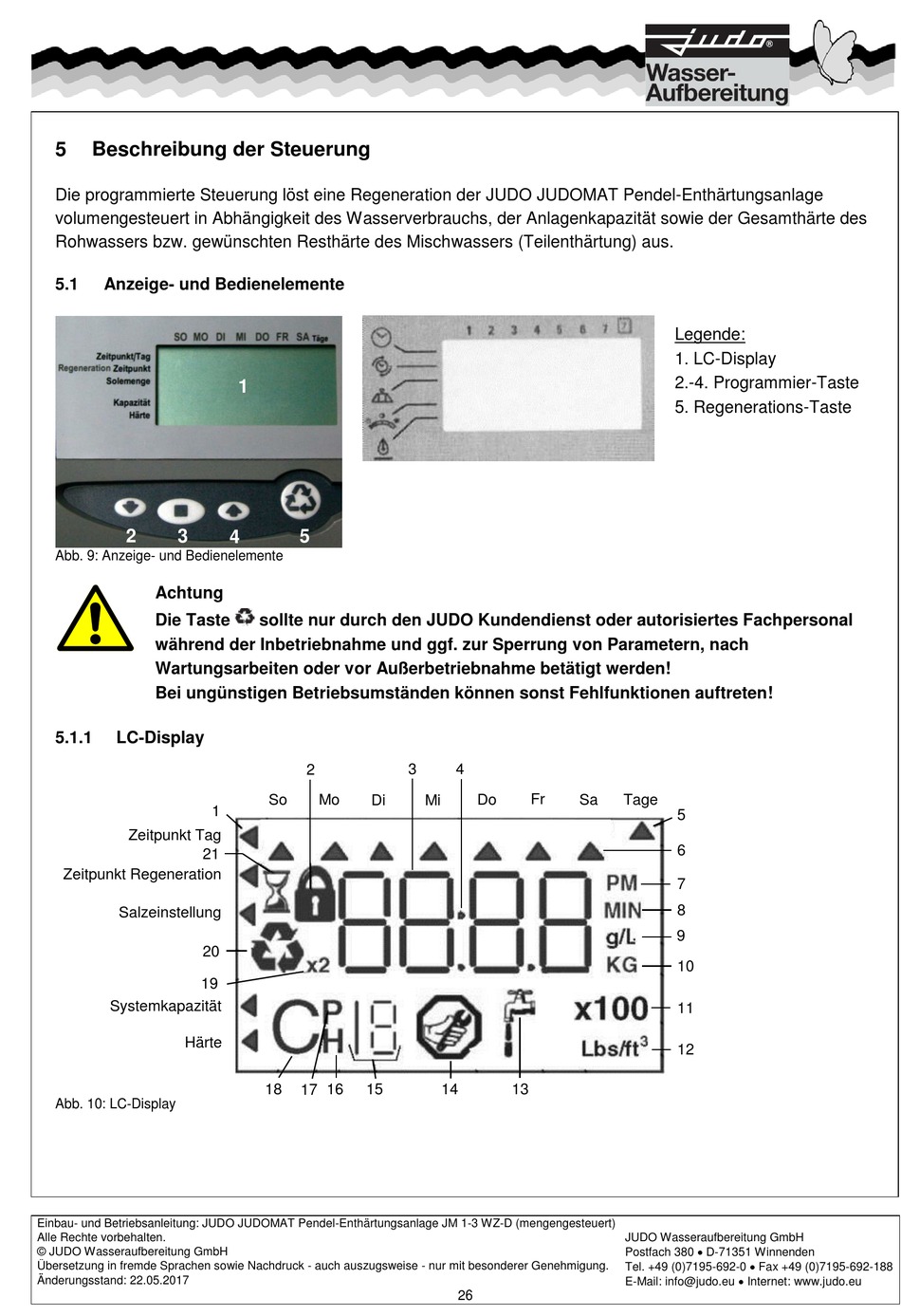

Beschreibung der Steuerung

Die programmierte Steuerung löst eine Regeneration der JUDO JUDOMAT Pendel-Enthärtungsanlage
volumengesteuert in Abhängigkeit des Wasserverbrauchs, der Anlagenkapazität sowie der Gesamthärte des
Rohwassers bzw. gewünschten Resthärte des Mischwassers (Teilenthärtung) aus.
5.1

Anzeige- und Bedienelemente

2 3
Abb. 9: Anzeige- und Bedienelemente
Achtung
Die Taste
während der Inbetriebnahme und ggf. zur Sperrung von Parametern, nach
Wartungsarbeiten oder vor Außerbetriebnahme betätigt werden!
Bei ungünstigen Betriebsumständen können sonst Fehlfunktionen auftreten!
5.1.1

LC-Display

Zeitpunkt Tag
21
Zeitpunkt Regeneration
Salzeinstellung
20
19
Systemkapazität
Härte
Abb. 10: LC-Display
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
1
5
4
sollte nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal
2
Mo
So Di
1
18 17 16 15
3 4
Fr Sa
Mi Do
14 13
26
Legende:
1. LC-Display
2.-4. Programmier-Taste
5. Regenerations-Taste
Tage
5
6
7
8
9
10
11
12
