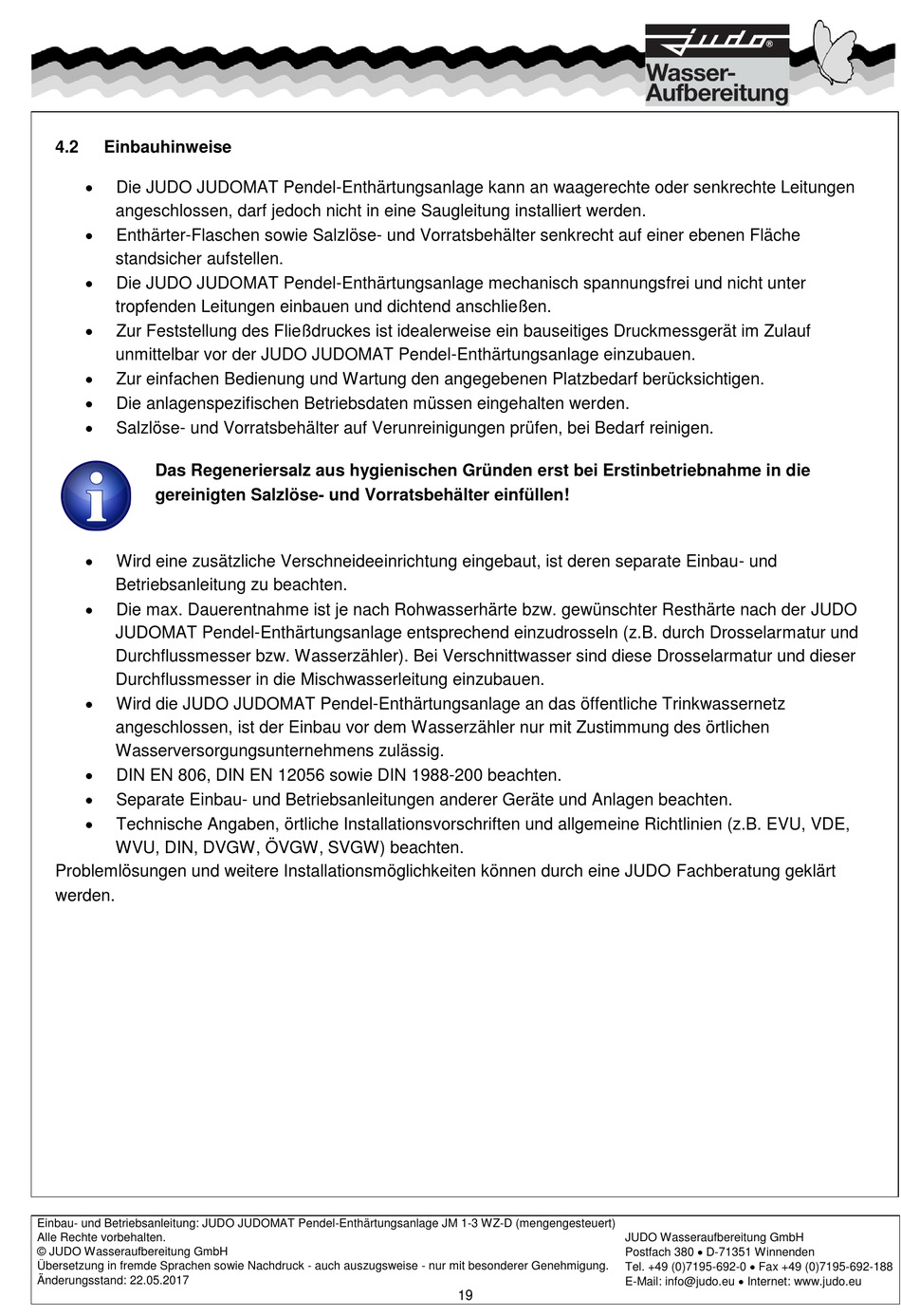

Einbauhinweise - Judo JM 1-3 WZ-D Einbau- Und Betriebsanleitung

4.2

Einbauhinweise


Die JUDO JUDOMAT Pendel-Enthärtungsanlage kann an waagerechte oder senkrechte Leitungen
angeschlossen, darf jedoch nicht in eine Saugleitung installiert werden.

Enthärter-Flaschen sowie Salzlöse- und Vorratsbehälter senkrecht auf einer ebenen Fläche
standsicher aufstellen.

Die JUDO JUDOMAT Pendel-Enthärtungsanlage mechanisch spannungsfrei und nicht unter
tropfenden Leitungen einbauen und dichtend anschließen.

Zur Feststellung des Fließdruckes ist idealerweise ein bauseitiges Druckmessgerät im Zulauf
unmittelbar vor der JUDO JUDOMAT Pendel-Enthärtungsanlage einzubauen.

Zur einfachen Bedienung und Wartung den angegebenen Platzbedarf berücksichtigen.

Die anlagenspezifischen Betriebsdaten müssen eingehalten werden.

Salzlöse- und Vorratsbehälter auf Verunreinigungen prüfen, bei Bedarf reinigen.
Das Regeneriersalz aus hygienischen Gründen erst bei Erstinbetriebnahme in die
gereinigten Salzlöse- und Vorratsbehälter einfüllen!

Wird eine zusätzliche Verschneideeinrichtung eingebaut, ist deren separate Einbau- und
Betriebsanleitung zu beachten.

Die max. Dauerentnahme ist je nach Rohwasserhärte bzw. gewünschter Resthärte nach der JUDO
JUDOMAT Pendel-Enthärtungsanlage entsprechend einzudrosseln (z.B. durch Drosselarmatur und
Durchflussmesser bzw. Wasserzähler). Bei Verschnittwasser sind diese Drosselarmatur und dieser
Durchflussmesser in die Mischwasserleitung einzubauen.

Wird die JUDO JUDOMAT Pendel-Enthärtungsanlage an das öffentliche Trinkwassernetz
angeschlossen, ist der Einbau vor dem Wasserzähler nur mit Zustimmung des örtlichen
Wasserversorgungsunternehmens zulässig.

DIN EN 806, DIN EN 12056 sowie DIN 1988-200 beachten.

Separate Einbau- und Betriebsanleitungen anderer Geräte und Anlagen beachten.

Technische Angaben, örtliche Installationsvorschriften und allgemeine Richtlinien (z.B. EVU, VDE,
WVU, DIN, DVGW, ÖVGW, SVGW) beachten.
Problemlösungen und weitere Installationsmöglichkeiten können durch eine JUDO Fachberatung geklärt
werden.
