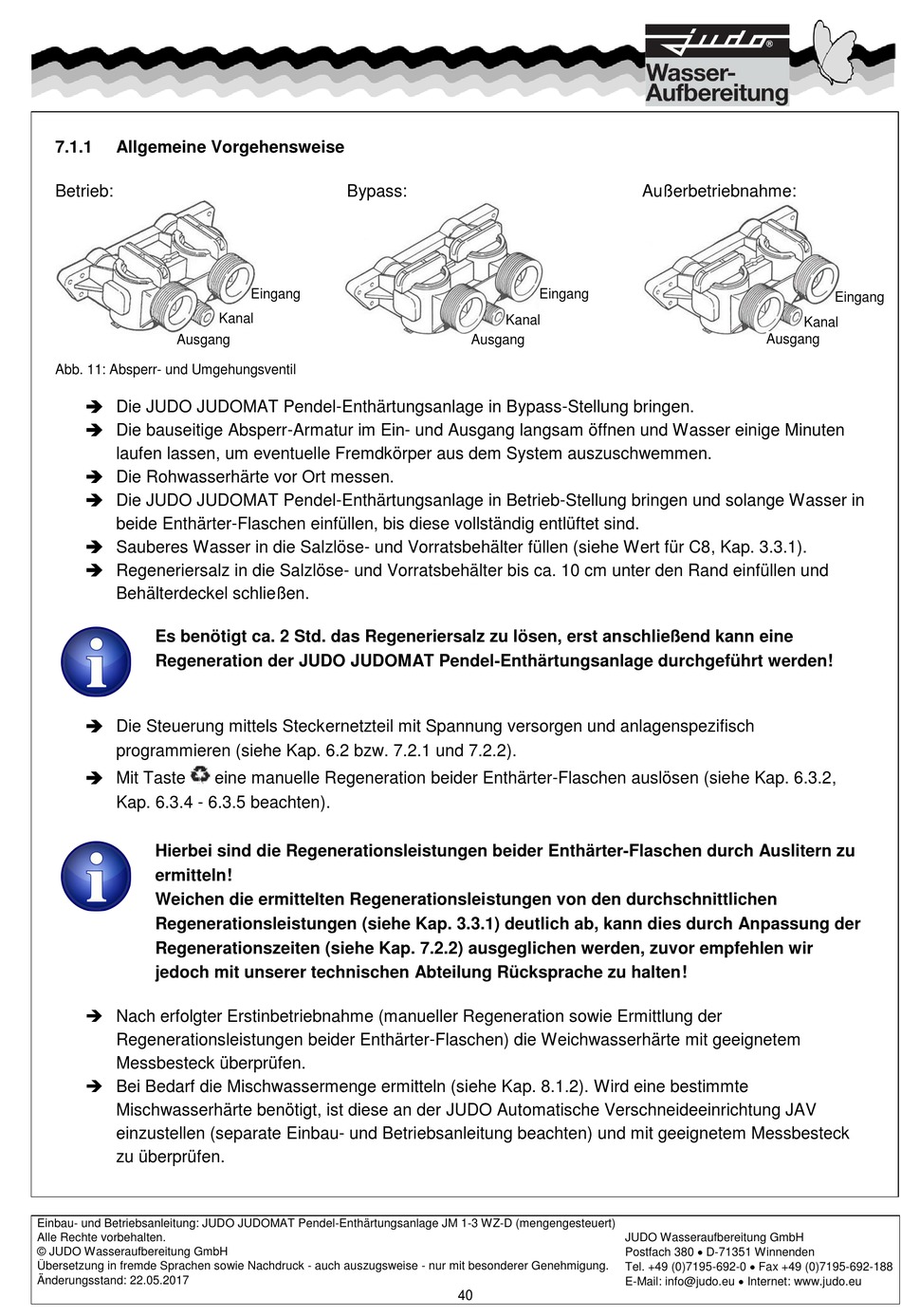

Allgemeine Vorgehensweise - Judo JM 1-3 WZ-D Einbau- Und Betriebsanleitung

7.1.1

Allgemeine Vorgehensweise

Betrieb:
Ausgang
Abb. 11: Absperr- und Umgehungsventil
 Die JUDO JUDOMAT Pendel-Enthärtungsanlage in Bypass-Stellung bringen.
 Die bauseitige Absperr-Armatur im Ein- und Ausgang langsam öffnen und Wasser einige Minuten
laufen lassen, um eventuelle Fremdkörper aus dem System auszuschwemmen.
 Die Rohwasserhärte vor Ort messen.
 Die JUDO JUDOMAT Pendel-Enthärtungsanlage in Betrieb-Stellung bringen und solange Wasser in
beide Enthärter-Flaschen einfüllen, bis diese vollständig entlüftet sind.
 Sauberes Wasser in die Salzlöse- und Vorratsbehälter füllen (siehe Wert für C8, Kap. 3.3.1).
 Regeneriersalz in die Salzlöse- und Vorratsbehälter bis ca. 10 cm unter den Rand einfüllen und
Behälterdeckel schließen.
Es benötigt ca. 2 Std. das Regeneriersalz zu lösen, erst anschließend kann eine
Regeneration der JUDO JUDOMAT Pendel-Enthärtungsanlage durchgeführt werden!
 Die Steuerung mittels Steckernetzteil mit Spannung versorgen und anlagenspezifisch
programmieren (siehe Kap. 6.2 bzw. 7.2.1 und 7.2.2).
 Mit Taste
Kap. 6.3.4 - 6.3.5 beachten).
Hierbei sind die Regenerationsleistungen beider Enthärter-Flaschen durch Auslitern zu
ermitteln!
Weichen die ermittelten Regenerationsleistungen von den durchschnittlichen
Regenerationsleistungen (siehe Kap. 3.3.1) deutlich ab, kann dies durch Anpassung der
Regenerationszeiten (siehe Kap. 7.2.2) ausgeglichen werden, zuvor empfehlen wir
jedoch mit unserer technischen Abteilung Rücksprache zu halten!
 Nach erfolgter Erstinbetriebnahme (manueller Regeneration sowie Ermittlung der
Regenerationsleistungen beider Enthärter-Flaschen) die Weichwasserhärte mit geeignetem
Messbesteck überprüfen.
 Bei Bedarf die Mischwassermenge ermitteln (siehe Kap. 8.1.2). Wird eine bestimmte
Mischwasserhärte benötigt, ist diese an der JUDO Automatische Verschneideeinrichtung JAV
einzustellen (separate Einbau- und Betriebsanleitung beachten) und mit geeignetem Messbesteck
zu überprüfen.
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
Bypass:
Eingang
Kanal
eine manuelle Regeneration beider Enthärter-Flaschen auslösen (siehe Kap. 6.3.2,
Eingang
Kanal
Ausgang
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu
40
Außerbetriebnahme:
Kanal
Ausgang
Eingang
