4.2.2
Anschluss an das Wassernetz
Der Ein- und Ausgang ist am Zentralsteuerventil mit Fließrichtungspfeilen
gekennzeichnet!
Die intern verbindende Anlagenverrohrung montieren und die JUDO JUDOMAT Pendel-
Enthärtungsanlage an das Wassernetz anschließen.
Die Sauglanzen (Soleventile) auf korrekten Sitz überprüfen und bei Bedarf korrigieren.
Die Soleschlauchverbindungen zwischen den Zentralsteuerventilen und Salzlöse- und
Vorratsbehältern dichtend herstellen.
Die elektrische Verbindung zwischen den Zentralsteuerventilen ordnungsgemäß herstellen (siehe
Kap. 4.3).
1
5

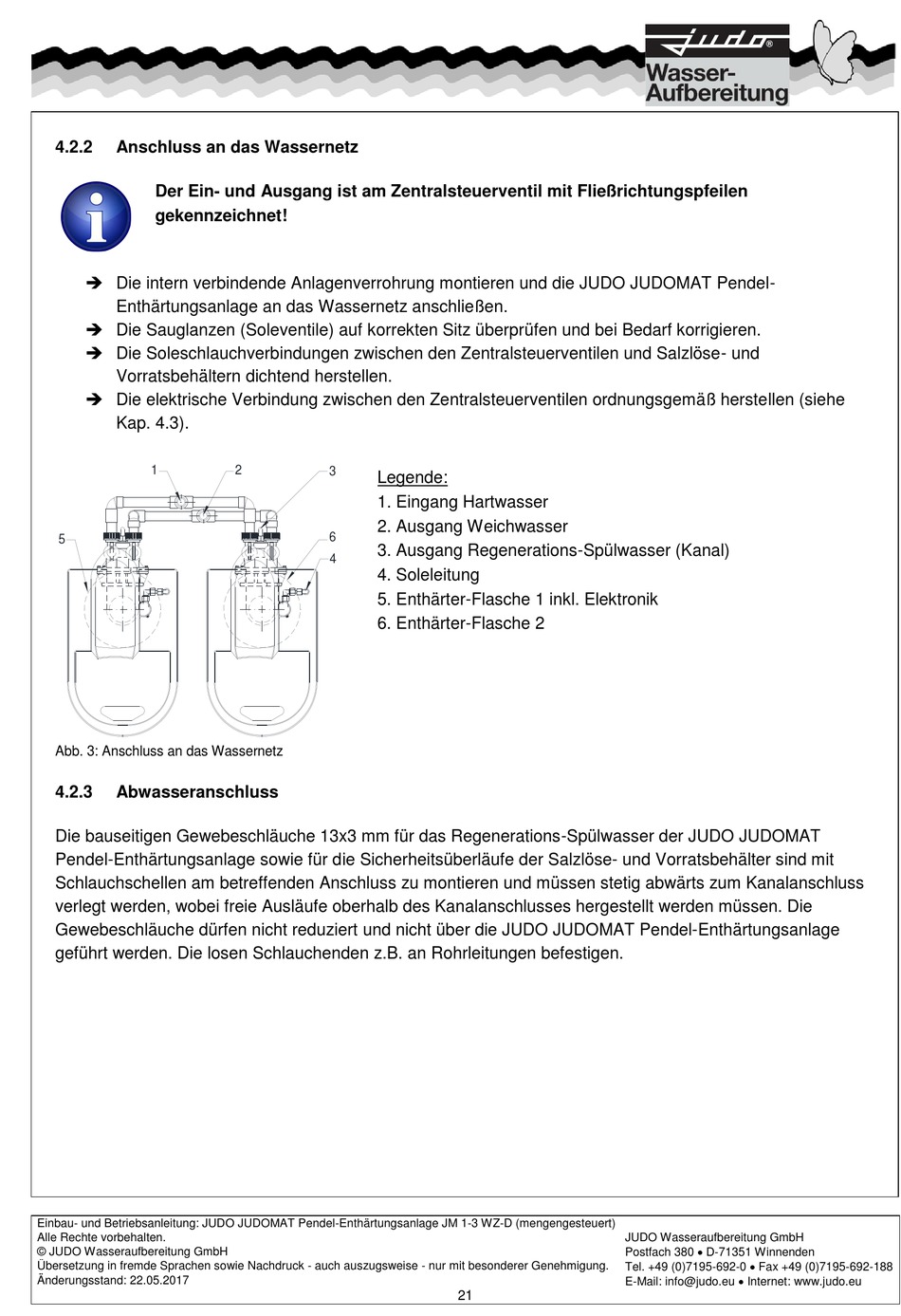

Abb. 3: Anschluss an das Wassernetz
4.2.3
Abwasseranschluss
Die bauseitigen Gewebeschläuche 13x3 mm für das Regenerations-Spülwasser der JUDO JUDOMAT
Pendel-Enthärtungsanlage sowie für die Sicherheitsüberläufe der Salzlöse- und Vorratsbehälter sind mit
Schlauchschellen am betreffenden Anschluss zu montieren und müssen stetig abwärts zum Kanalanschluss
verlegt werden, wobei freie Ausläufe oberhalb des Kanalanschlusses hergestellt werden müssen. Die
Gewebeschläuche dürfen nicht reduziert und nicht über die JUDO JUDOMAT Pendel-Enthärtungsanlage
geführt werden. Die losen Schlauchenden z.B. an Rohrleitungen befestigen.
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
2
3
Legende:
1. Eingang Hartwasser
2. Ausgang Weichwasser
6
3. Ausgang Regenerations-Spülwasser (Kanal)
4
4. Soleleitung
5. Enthärter-Flasche 1 inkl. Elektronik
6. Enthärter-Flasche 2
