Programmierebene 3 - Judo JM 1-3 WZ-D Einbau- Und Betriebsanleitung

Dieser Vorgang kann bis zu 2 min. dauern!
Wurde eine zweite sofortige Regeneration programmiert (siehe Kap. 6.3.3), müssen
beide Regenerationen einzeln abgebrochen werden!
Modell JM
Mindestverwerfungsmenge
Tab. 10: Mindestverwerfungsmenge
6.4

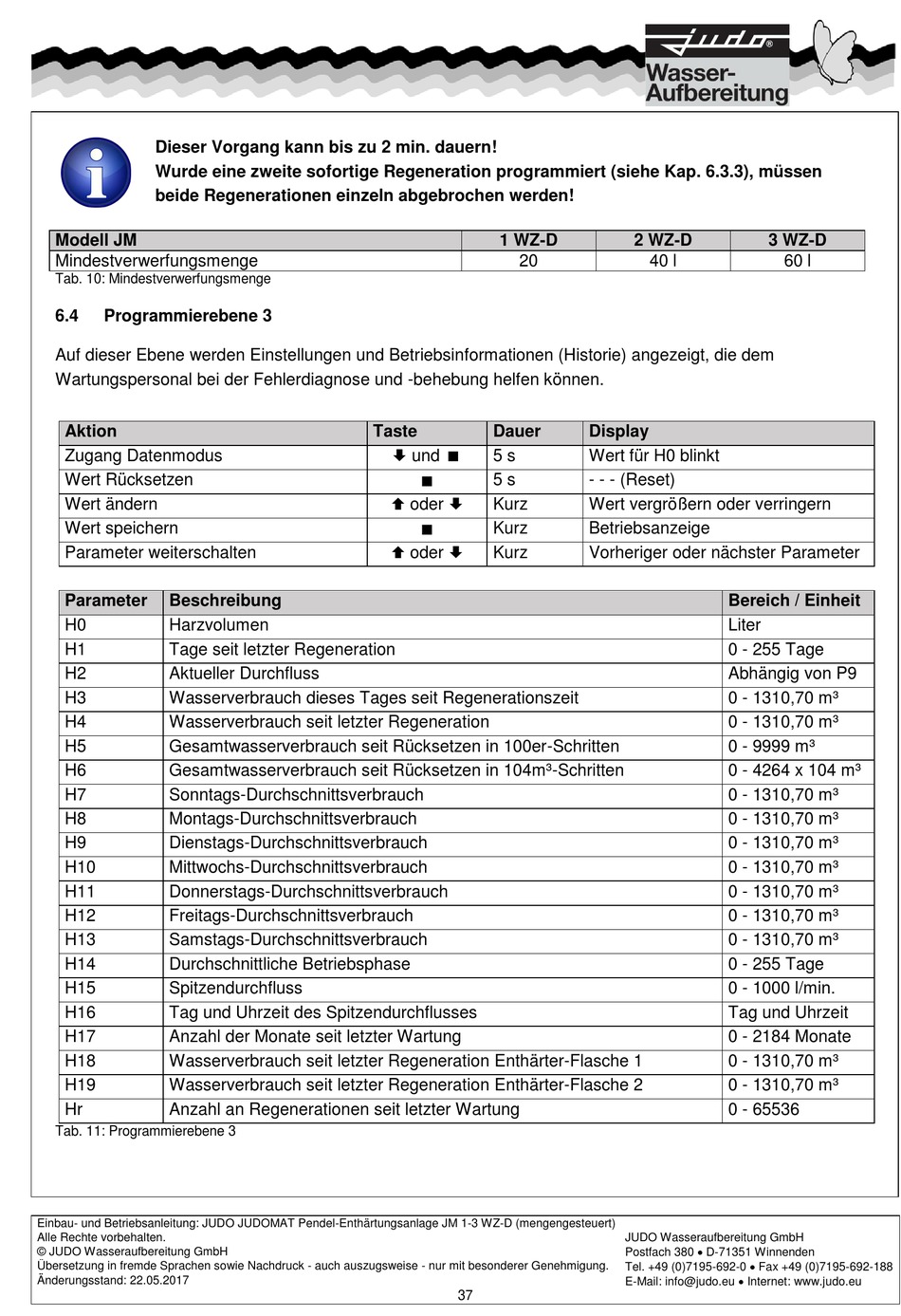

Programmierebene 3

Auf dieser Ebene werden Einstellungen und Betriebsinformationen (Historie) angezeigt, die dem
Wartungspersonal bei der Fehlerdiagnose und -behebung helfen können.
Aktion
Zugang Datenmodus
Wert Rücksetzen
Wert ändern
Wert speichern
Parameter weiterschalten
Parameter Beschreibung
H0 Harzvolumen
H1 Tage seit letzter Regeneration
H2 Aktueller Durchfluss
H3 Wasserverbrauch dieses Tages seit Regenerationszeit
H4 Wasserverbrauch seit letzter Regeneration
H5 Gesamtwasserverbrauch seit Rücksetzen in 100er-Schritten
H6 Gesamtwasserverbrauch seit Rücksetzen in 104m³-Schritten
H7 Sonntags-Durchschnittsverbrauch
H8 Montags-Durchschnittsverbrauch
H9 Dienstags-Durchschnittsverbrauch
H10 Mittwochs-Durchschnittsverbrauch
H11 Donnerstags-Durchschnittsverbrauch
H12 Freitags-Durchschnittsverbrauch
H13 Samstags-Durchschnittsverbrauch
H14 Durchschnittliche Betriebsphase
H15 Spitzendurchfluss
H16 Tag und Uhrzeit des Spitzendurchflusses
H17 Anzahl der Monate seit letzter Wartung
H18 Wasserverbrauch seit letzter Regeneration Enthärter-Flasche 1
H19 Wasserverbrauch seit letzter Regeneration Enthärter-Flasche 2
Hr Anzahl an Regenerationen seit letzter Wartung
Tab. 11: Programmierebene 3
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
1 WZ-D
20
Taste Dauer
 und 
5 s

5 s
 oder 
Kurz

Kurz
 oder 
Kurz
37
2 WZ-D
40 l
Display
Wert für H0 blinkt
- - - (Reset)
Wert vergrößern oder verringern
Betriebsanzeige
Vorheriger oder nächster Parameter
Bereich / Einheit
Liter
0 - 255 Tage
Abhängig von P9
0 - 1310,70 m³
0 - 1310,70 m³
0 - 9999 m³
0 - 4264 x 104 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 1310,70 m³
0 - 255 Tage
0 - 1000 l/min.
Tag und Uhrzeit
0 - 2184 Monate
0 - 1310,70 m³
0 - 1310,70 m³
0 - 65536
JUDO Wasseraufbereitung GmbH
Postfach 380  D-71351 Winnenden
Tel. +49 (0)7195-692-0  Fax +49 (0)7195-692-188
E-Mail: info@judo.eu  Internet: www.judo.eu
3 WZ-D
60 l
