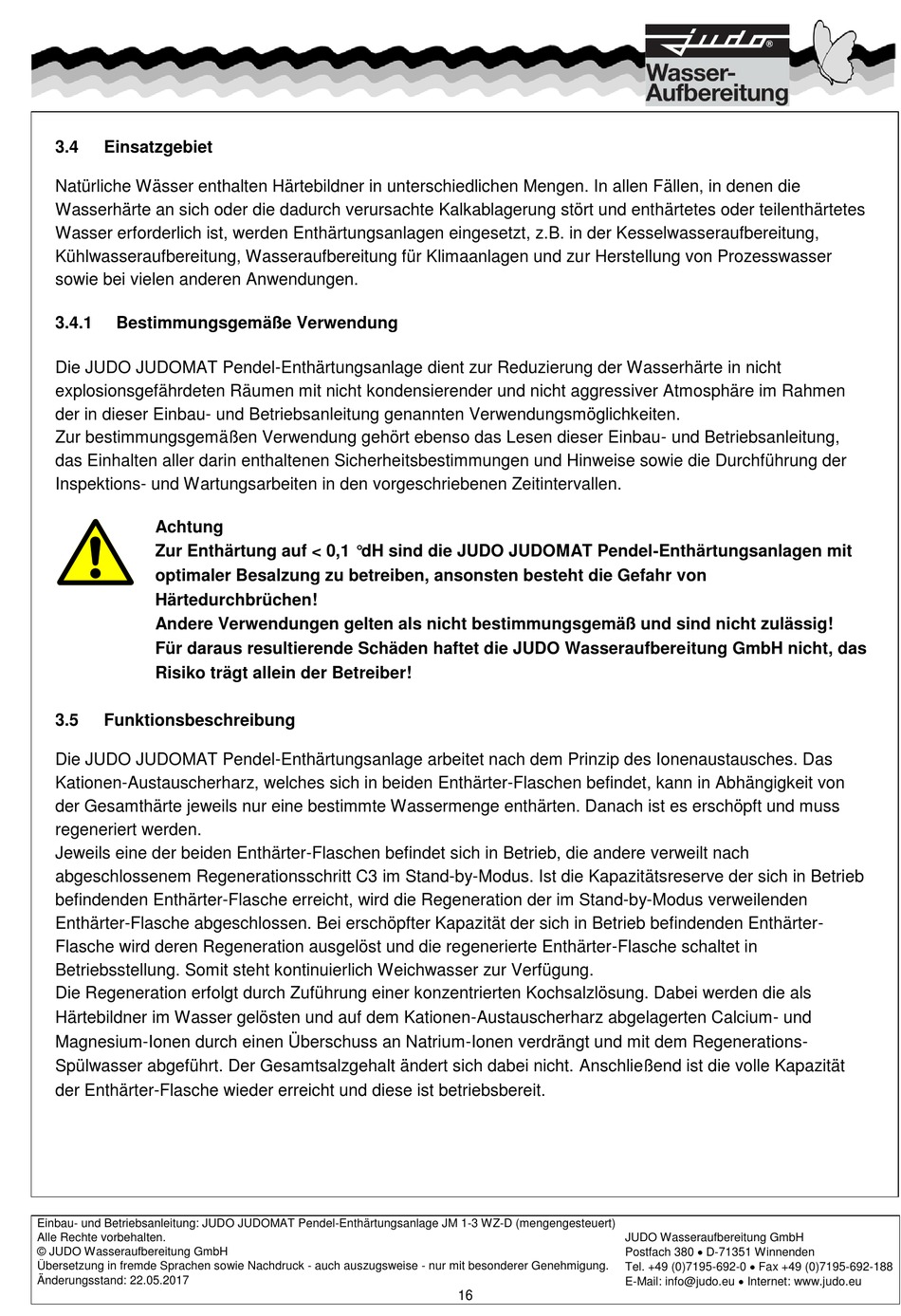

3.4
Einsatzgebiet
Natürliche Wässer enthalten Härtebildner in unterschiedlichen Mengen. In allen Fällen, in denen die
Wasserhärte an sich oder die dadurch verursachte Kalkablagerung stört und enthärtetes oder teilenthärtetes
Wasser erforderlich ist, werden Enthärtungsanlagen eingesetzt, z.B. in der Kesselwasseraufbereitung,
Kühlwasseraufbereitung, Wasseraufbereitung für Klimaanlagen und zur Herstellung von Prozesswasser
sowie bei vielen anderen Anwendungen.
3.4.1
Bestimmungsgemäße Verwendung
Die JUDO JUDOMAT Pendel-Enthärtungsanlage dient zur Reduzierung der Wasserhärte in nicht
explosionsgefährdeten Räumen mit nicht kondensierender und nicht aggressiver Atmosphäre im Rahmen
der in dieser Einbau- und Betriebsanleitung genannten Verwendungsmöglichkeiten.
Zur bestimmungsgemäßen Verwendung gehört ebenso das Lesen dieser Einbau- und Betriebsanleitung,
das Einhalten aller darin enthaltenen Sicherheitsbestimmungen und Hinweise sowie die Durchführung der
Inspektions- und Wartungsarbeiten in den vorgeschriebenen Zeitintervallen.
Achtung
Zur Enthärtung auf < 0,1 °dH sind die JUDO JUDOMAT Pendel-Enthärtungsanlagen mit
optimaler Besalzung zu betreiben, ansonsten besteht die Gefahr von
Härtedurchbrüchen!
Andere Verwendungen gelten als nicht bestimmungsgemäß und sind nicht zulässig!
Für daraus resultierende Schäden haftet die JUDO Wasseraufbereitung GmbH nicht, das
Risiko trägt allein der Betreiber!
3.5
Funktionsbeschreibung
Die JUDO JUDOMAT Pendel-Enthärtungsanlage arbeitet nach dem Prinzip des Ionenaustausches. Das
Kationen-Austauscherharz, welches sich in beiden Enthärter-Flaschen befindet, kann in Abhängigkeit von
der Gesamthärte jeweils nur eine bestimmte Wassermenge enthärten. Danach ist es erschöpft und muss
regeneriert werden.
Jeweils eine der beiden Enthärter-Flaschen befindet sich in Betrieb, die andere verweilt nach
abgeschlossenem Regenerationsschritt C3 im Stand-by-Modus. Ist die Kapazitätsreserve der sich in Betrieb
befindenden Enthärter-Flasche erreicht, wird die Regeneration der im Stand-by-Modus verweilenden
Enthärter-Flasche abgeschlossen. Bei erschöpfter Kapazität der sich in Betrieb befindenden Enthärter-
Flasche wird deren Regeneration ausgelöst und die regenerierte Enthärter-Flasche schaltet in
Betriebsstellung. Somit steht kontinuierlich Weichwasser zur Verfügung.
Die Regeneration erfolgt durch Zuführung einer konzentrierten Kochsalzlösung. Dabei werden die als
Härtebildner im Wasser gelösten und auf dem Kationen-Austauscherharz abgelagerten Calcium- und
Magnesium-Ionen durch einen Überschuss an Natrium-Ionen verdrängt und mit dem Regenerations-
Spülwasser abgeführt. Der Gesamtsalzgehalt ändert sich dabei nicht. Anschließend ist die volle Kapazität
der Enthärter-Flasche wieder erreicht und diese ist betriebsbereit.
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
