4.3.1
Optionale Fernregeneration
Die Steuerung verfügt über einen Anschluss zur Fernregeneration, welcher durch ein potentialfreies
Schließersignal eines externen Gerätes angesteuert werden kann. Die Anschlussleitung wie abgebildet
absetzen, deren Stecker in die 3-polige Steckbuchse einstecken und das potentialfreie Schließersignal an
die rote und schwarze Ader anschließen.
Leitung hier absetzen

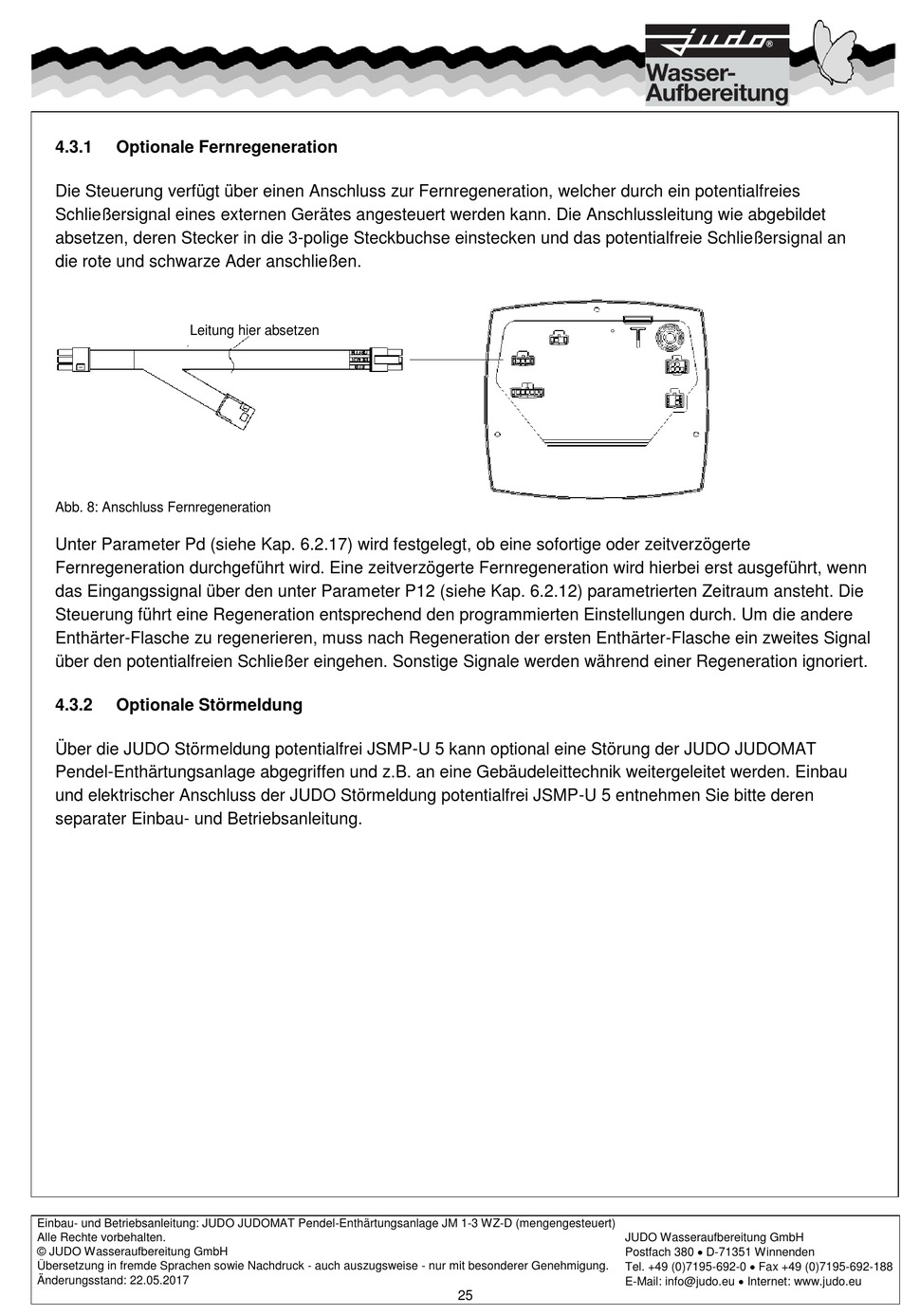

Abb. 8: Anschluss Fernregeneration
Unter Parameter Pd (siehe Kap. 6.2.17) wird festgelegt, ob eine sofortige oder zeitverzögerte
Fernregeneration durchgeführt wird. Eine zeitverzögerte Fernregeneration wird hierbei erst ausgeführt, wenn
das Eingangssignal über den unter Parameter P12 (siehe Kap. 6.2.12) parametrierten Zeitraum ansteht. Die
Steuerung führt eine Regeneration entsprechend den programmierten Einstellungen durch. Um die andere
Enthärter-Flasche zu regenerieren, muss nach Regeneration der ersten Enthärter-Flasche ein zweites Signal
über den potentialfreien Schließer eingehen. Sonstige Signale werden während einer Regeneration ignoriert.
4.3.2
Optionale Störmeldung
Über die JUDO Störmeldung potentialfrei JSMP-U 5 kann optional eine Störung der JUDO JUDOMAT
Pendel-Enthärtungsanlage abgegriffen und z.B. an eine Gebäudeleittechnik weitergeleitet werden. Einbau
und elektrischer Anschluss der JUDO Störmeldung potentialfrei JSMP-U 5 entnehmen Sie bitte deren
separater Einbau- und Betriebsanleitung.
Einbau- und Betriebsanleitung: JUDO JUDOMAT Pendel-Enthärtungsanlage JM 1-3 WZ-D (mengengesteuert)
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 22.05.2017
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
