français

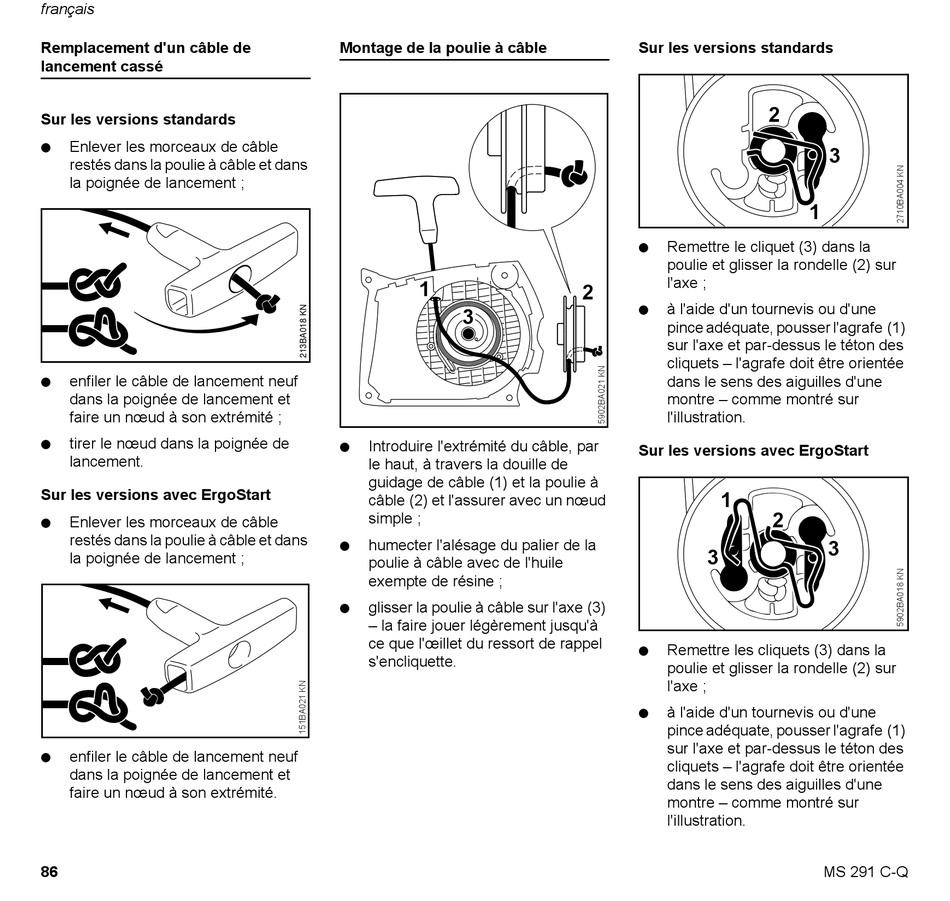

Remplacement d'un câble de
lancement cassé
Sur les versions standards
N Enlever les morceaux de câble
restés dans la poulie à câble et dans
la poignée de lancement ;
N enfiler le câble de lancement neuf
dans la poignée de lancement et
faire un nœud à son extrémité ;
N
tirer le nœud dans la poignée de
lancement.
Sur les versions avec ErgoStart
N Enlever les morceaux de câble
restés dans la poulie à câble et dans
la poignée de lancement ;
N enfiler le câble de lancement neuf
dans la poignée de lancement et
faire un nœud à son extrémité.
86
Montage de la poulie à câble
1
3
N Introduire l'extrémité du câble, par
le haut, à travers la douille de
guidage de câble (1) et la poulie à
câble (2) et l'assurer avec un nœud
simple ;
N humecter l'alésage du palier de la
poulie à câble avec de l'huile
exempte de résine ;
N glisser la poulie à câble sur l'axe (3)
– la faire jouer légèrement jusqu'à
ce que l'œillet du ressort de rappel
s'encliquette.
Sur les versions standards
N Remettre le cliquet (3) dans la
poulie et glisser la rondelle (2) sur
l'axe ;
2
N à l'aide d'un tournevis ou d'une
pince adéquate, pousser l'agrafe (1)
sur l'axe et par-dessus le téton des
cliquets – l'agrafe doit être orientée
dans le sens des aiguilles d'une
montre – comme montré sur
l'illustration.
Sur les versions avec ErgoStart
1
3
N Remettre les cliquets (3) dans la
poulie et glisser la rondelle (2) sur
l'axe ;
N à l'aide d'un tournevis ou d'une
pince adéquate, pousser l'agrafe (1)
sur l'axe et par-dessus le téton des
cliquets – l'agrafe doit être orientée
dans le sens des aiguilles d'une
montre – comme montré sur
l'illustration.
2
3
1
2
3
MS 291 C-Q
