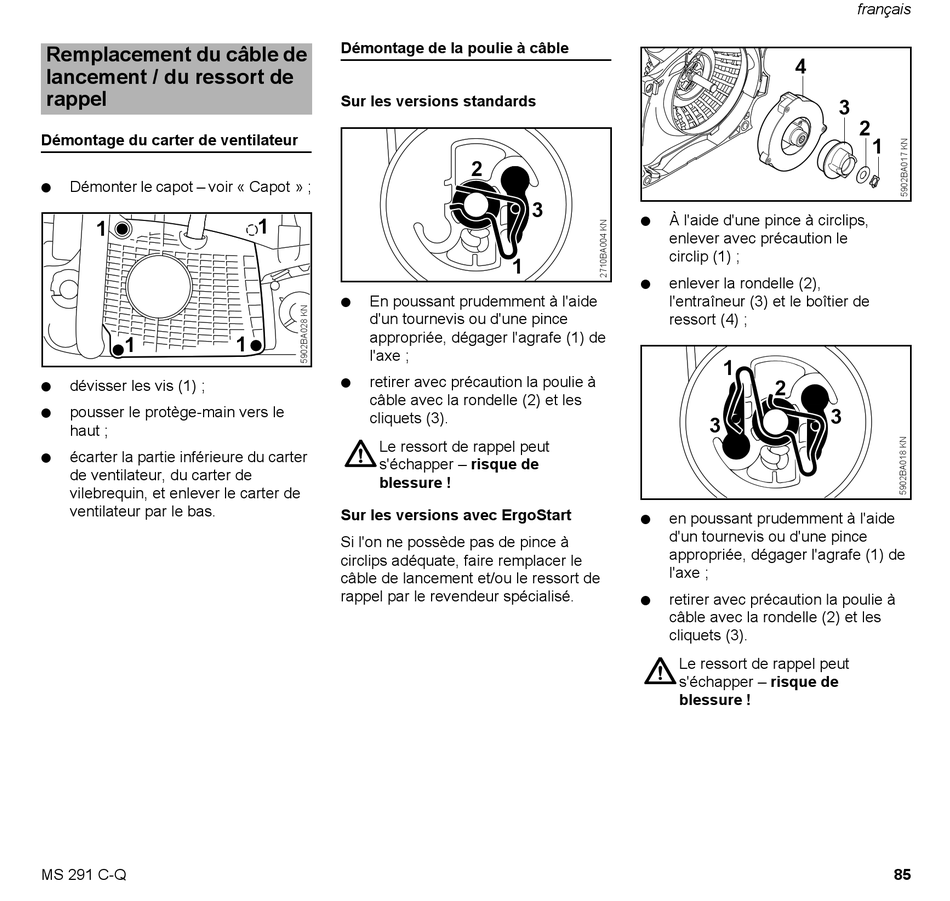

Remplacement du câble de
lancement / du ressort de
rappel
Démontage du carter de ventilateur
N Démonter le capot – voir « Capot » ;
1
1
N dévisser les vis (1) ;
N pousser le protège-main vers le
haut ;
N écarter la partie inférieure du carter
de ventilateur, du carter de
vilebrequin, et enlever le carter de
ventilateur par le bas.
MS 291 C-Q
Démontage de la poulie à câble
Sur les versions standards
1
N En poussant prudemment à l'aide
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (1) de
1
l'axe ;
N retirer avec précaution la poulie à
câble avec la rondelle (2) et les
cliquets (3).
Le ressort de rappel peut
s'échapper – risque de
blessure !
Sur les versions avec ErgoStart
Si l'on ne possède pas de pince à
circlips adéquate, faire remplacer le
câble de lancement et/ou le ressort de
rappel par le revendeur spécialisé.
2
3
N
1
N
N
N
4
3
À l'aide d'une pince à circlips,
enlever avec précaution le
circlip (1) ;
enlever la rondelle (2),
l'entraîneur (3) et le boîtier de
ressort (4) ;
1
2
3
3
en poussant prudemment à l'aide
d'un tournevis ou d'une pince
appropriée, dégager l'agrafe (1) de
l'axe ;
retirer avec précaution la poulie à
câble avec la rondelle (2) et les
cliquets (3).
Le ressort de rappel peut
s'échapper – risque de
blessure !
