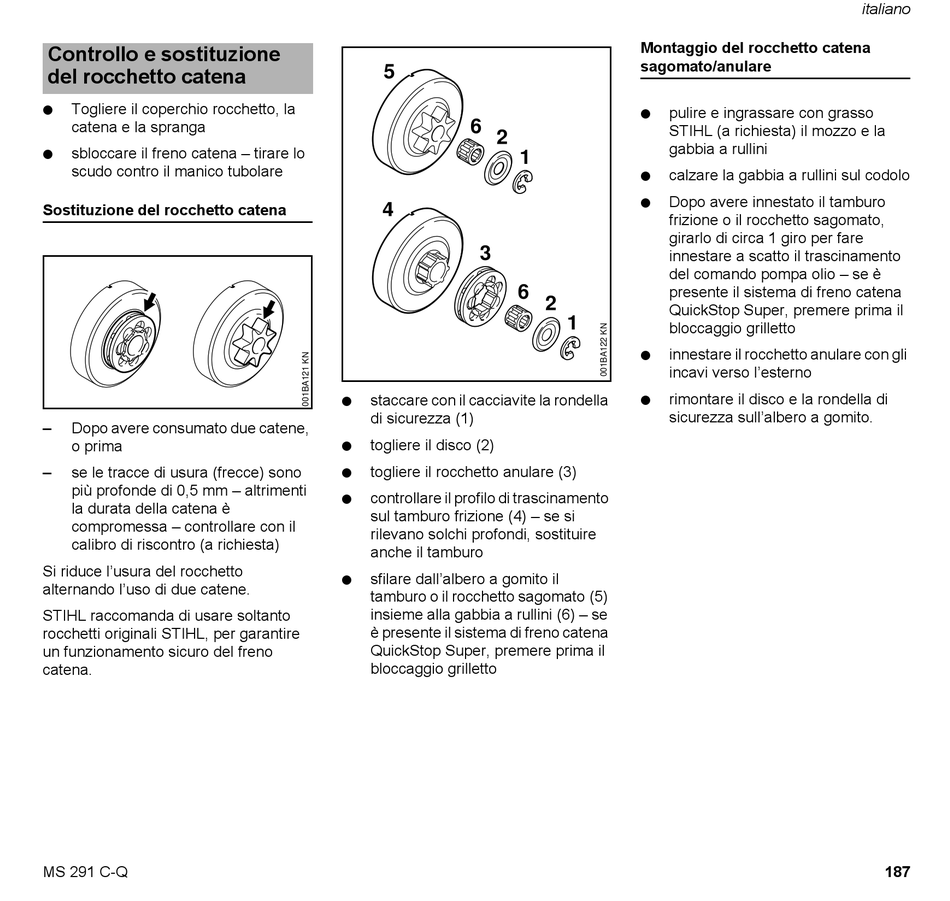

Controllo e sostituzione
del rocchetto catena
N
Togliere il coperchio rocchetto, la
catena e la spranga
N sbloccare il freno catena – tirare lo
scudo contro il manico tubolare
Sostituzione del rocchetto catena
– Dopo avere consumato due catene,
o prima
– se le tracce di usura (frecce) sono
più profonde di 0,5 mm – altrimenti
la durata della catena è
compromessa – controllare con il
calibro di riscontro (a richiesta)
Si riduce l'usura del rocchetto
alternando l'uso di due catene.
STIHL raccomanda di usare soltanto
rocchetti originali STIHL, per garantire
un funzionamento sicuro del freno
catena.
MS 291 C-Q
5
6
2
1
4
3
6
N staccare con il cacciavite la rondella
di sicurezza (1)
N togliere il disco (2)
N togliere il rocchetto anulare (3)
N controllare il profilo di trascinamento
sul tamburo frizione (4) – se si
rilevano solchi profondi, sostituire
anche il tamburo
N sfilare dall'albero a gomito il
tamburo o il rocchetto sagomato (5)
insieme alla gabbia a rullini (6) – se
è presente il sistema di freno catena
QuickStop Super, premere prima il
bloccaggio grilletto
Montaggio del rocchetto catena
sagomato/anulare
N pulire e ingrassare con grasso
STIHL (a richiesta) il mozzo e la
gabbia a rullini
N calzare la gabbia a rullini sul codolo
N Dopo avere innestato il tamburo
frizione o il rocchetto sagomato,
girarlo di circa 1 giro per fare
innestare a scatto il trascinamento
del comando pompa olio – se è
presente il sistema di freno catena
2
QuickStop Super, premere prima il
1
bloccaggio grilletto
N
innestare il rocchetto anulare con gli
incavi verso l'esterno
N rimontare il disco e la rondella di
sicurezza sull'albero a gomito.
italiano
187
