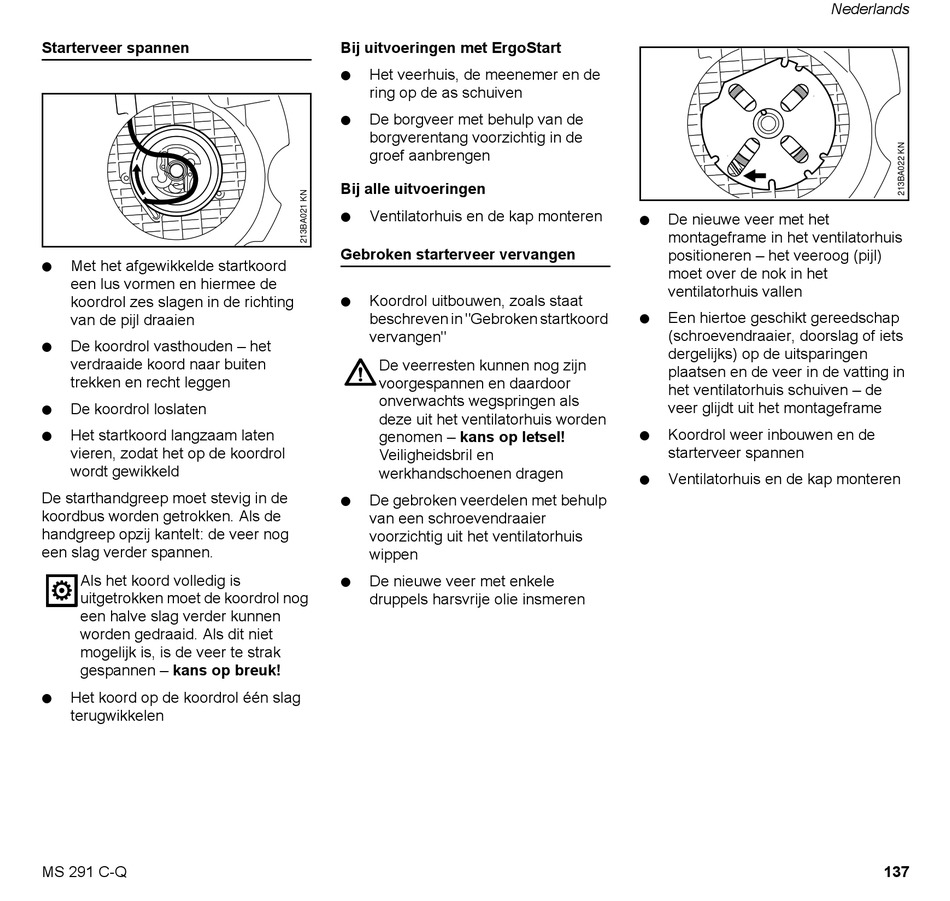

Starterveer spannen
N Met het afgewikkelde startkoord
een lus vormen en hiermee de
koordrol zes slagen in de richting
van de pijl draaien
N De koordrol vasthouden – het
verdraaide koord naar buiten
trekken en recht leggen
N De koordrol loslaten
N Het startkoord langzaam laten
vieren, zodat het op de koordrol
wordt gewikkeld
De starthandgreep moet stevig in de
koordbus worden getrokken. Als de
handgreep opzij kantelt: de veer nog
een slag verder spannen.
Als het koord volledig is
uitgetrokken moet de koordrol nog
een halve slag verder kunnen
worden gedraaid. Als dit niet
mogelijk is, is de veer te strak
gespannen – kans op breuk!
N Het koord op de koordrol één slag
terugwikkelen
MS 291 C-Q
Bij uitvoeringen met ErgoStart
N Het veerhuis, de meenemer en de
ring op de as schuiven
N De borgveer met behulp van de
borgverentang voorzichtig in de
groef aanbrengen
Bij alle uitvoeringen
N Ventilatorhuis en de kap monteren
Gebroken starterveer vervangen
N Koordrol uitbouwen, zoals staat
beschreven in "Gebroken startkoord
vervangen"
De veerresten kunnen nog zijn
voorgespannen en daardoor
onverwachts wegspringen als
deze uit het ventilatorhuis worden
genomen – kans op letsel!
Veiligheidsbril en
werkhandschoenen dragen
N De gebroken veerdelen met behulp
van een schroevendraaier
voorzichtig uit het ventilatorhuis
wippen
N De nieuwe veer met enkele
druppels harsvrije olie insmeren
N De nieuwe veer met het
montageframe in het ventilatorhuis
positioneren – het veeroog (pijl)
moet over de nok in het
ventilatorhuis vallen
N Een hiertoe geschikt gereedschap
(schroevendraaier, doorslag of iets
dergelijks) op de uitsparingen
plaatsen en de veer in de vatting in
het ventilatorhuis schuiven – de
veer glijdt uit het montageframe
N Koordrol weer inbouwen en de
starterveer spannen
N Ventilatorhuis en de kap monteren
