italiano
5
N Piazzare il dado (5) e avvitarlo a
mano fino all'arresto sulla spina
sbloccare il freno catena
N
Premere lo scudo protezione mano
(9) contro il manico tubolare
166

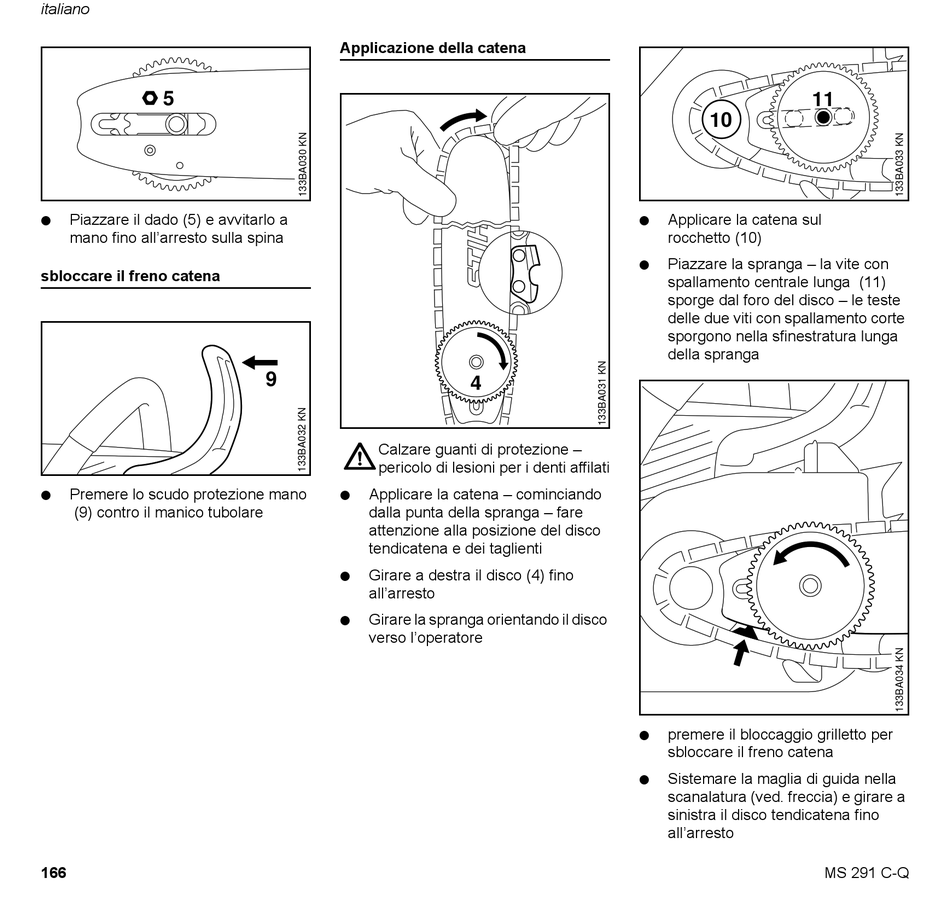

Applicazione della catena
9
Calzare guanti di protezione –
pericolo di lesioni per i denti affilati
N
Applicare la catena – cominciando
dalla punta della spranga – fare
attenzione alla posizione del disco
tendicatena e dei taglienti
N Girare a destra il disco (4) fino
all'arresto
N
Girare la spranga orientando il disco
verso l'operatore
N
N
4
N
N
11
10
Applicare la catena sul
rocchetto (10)
Piazzare la spranga – la vite con
spallamento centrale lunga (11)
sporge dal foro del disco – le teste
delle due viti con spallamento corte
sporgono nella sfinestratura lunga
della spranga
premere il bloccaggio grilletto per
sbloccare il freno catena
Sistemare la maglia di guida nella
scanalatura (ved. freccia) e girare a
sinistra il disco tendicatena fino
all'arresto
MS 291 C-Q
