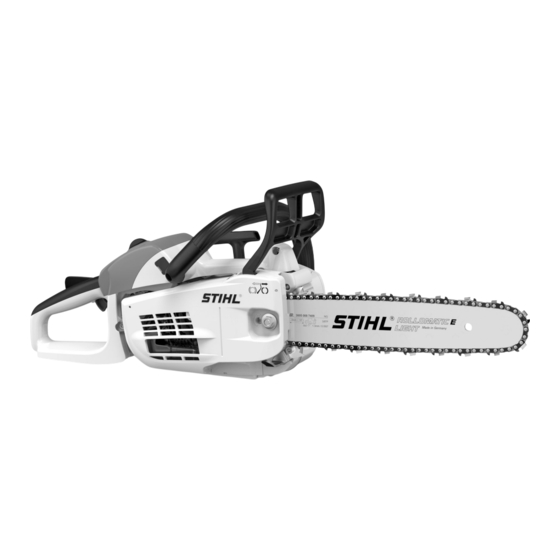

Stihl MS 201 C-M Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Stihl Anleitungen
  4. Kettensägen
  5. MS 201 C-M
  6. Gebrauchsanleitung

Stihl MS 201 C-M Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für MS 201 C-M:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
MS 201 C-M
2 - 42
Handleiding
42 - 85
Notice d'emploi
85 - 124
Gebrauchsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stihl MS 201 C-M

Inhaltszusammenfassung für Stihl MS 201 C-M

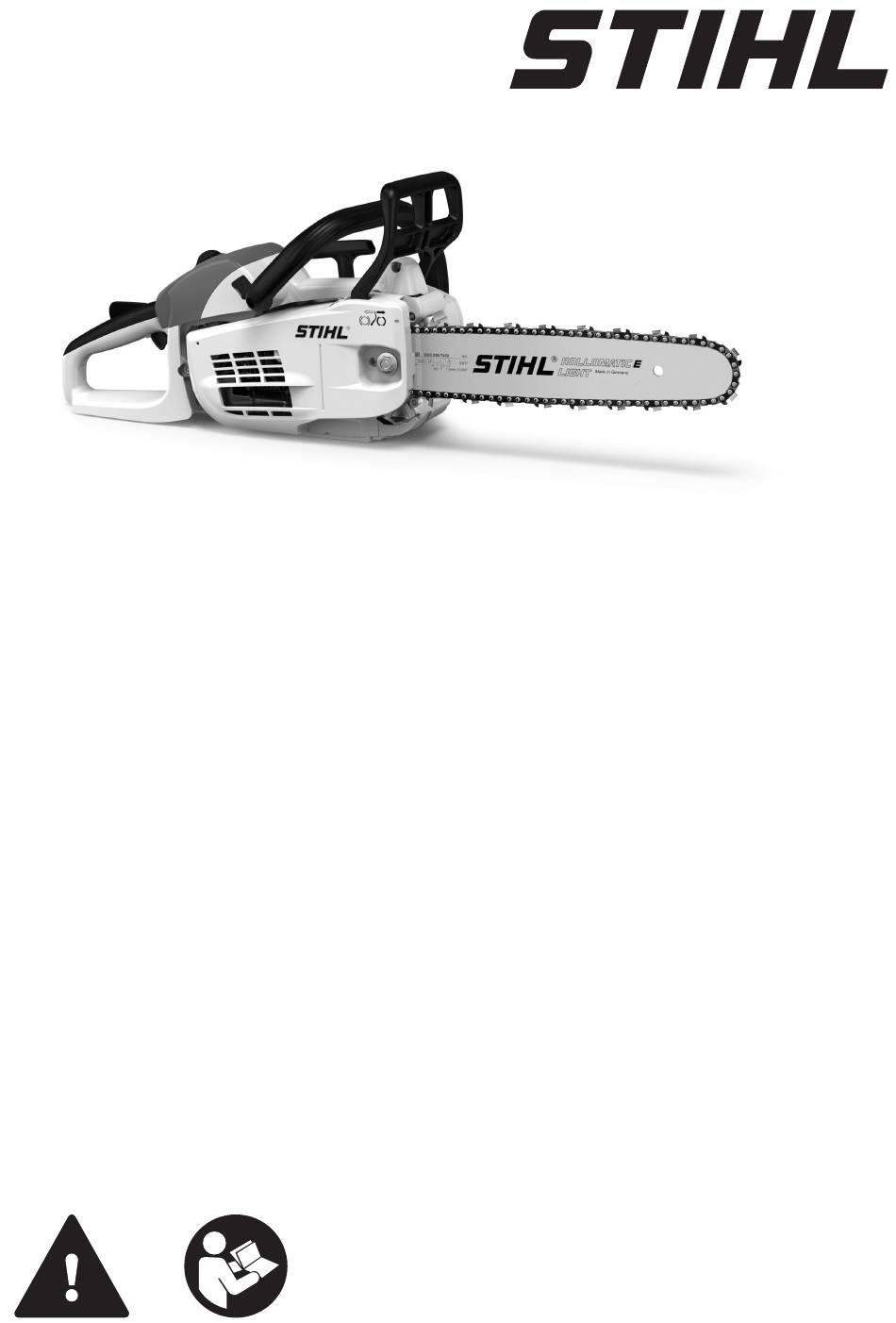

  • Seite 1 MS 201 C-M 2 - 42 Handleiding 42 - 85 Notice d’emploi 85 - 124 Gebrauchsanleitung...
