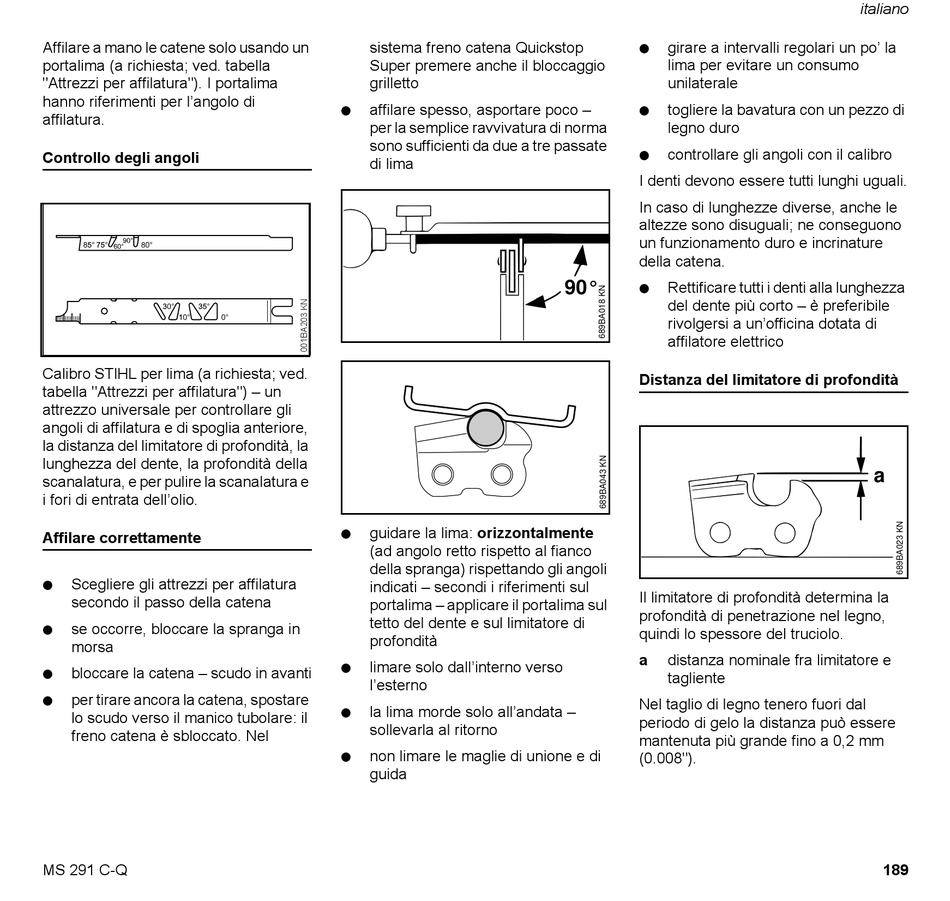

Stihl MS 291 C-Q Gebrauchsanleitung Seite 191

Affilare a mano le catene solo usando un
portalima (a richiesta; ved. tabella
"Attrezzi per affilatura"). I portalima
hanno riferimenti per l'angolo di
affilatura.
Controllo degli angoli
Calibro STlHL per lima (a richiesta; ved.
tabella "Attrezzi per affilatura") – un
attrezzo universale per controllare gli
angoli di affilatura e di spoglia anteriore,
la distanza del limitatore di profondità, la
lunghezza del dente, la profondità della
scanalatura, e per pulire la scanalatura e
i fori di entrata dell'olio.
Affilare correttamente
N Scegliere gli attrezzi per affilatura
secondo il passo della catena
N
se occorre, bloccare la spranga in
morsa
N bloccare la catena – scudo in avanti
N
per tirare ancora la catena, spostare
lo scudo verso il manico tubolare: il
freno catena è sbloccato. Nel
MS 291 C-Q
sistema freno catena Quickstop
Super premere anche il bloccaggio
grilletto
N affilare spesso, asportare poco –
per la semplice ravvivatura di norma
sono sufficienti da due a tre passate
di lima
N guidare la lima: orizzontalmente
(ad angolo retto rispetto al fianco
della spranga) rispettando gli angoli
indicati – secondi i riferimenti sul
portalima – applicare il portalima sul
tetto del dente e sul limitatore di
profondità
N limare solo dall'interno verso
l'esterno
N la lima morde solo all'andata –
sollevarla al ritorno
N non limare le maglie di unione e di
guida
N
girare a intervalli regolari un po' la
lima per evitare un consumo
unilaterale
N togliere la bavatura con un pezzo di
legno duro
N controllare gli angoli con il calibro
I denti devono essere tutti lunghi uguali.
In caso di lunghezze diverse, anche le
altezze sono disuguali; ne conseguono
un funzionamento duro e incrinature
della catena.
N
90° Rettificare tutti i denti alla lunghezza
del dente più corto – è preferibile
rivolgersi a un'officina dotata di
affilatore elettrico
Distanza del limitatore di profondità
Il limitatore di profondità determina la
profondità di penetrazione nel legno,
quindi lo spessore del truciolo.
a distanza nominale fra limitatore e
tagliente
Nel taglio di legno tenero fuori dal
periodo di gelo la distanza può essere
mantenuta più grande fino a 0,2 mm
(0.008").
italiano
a
189
