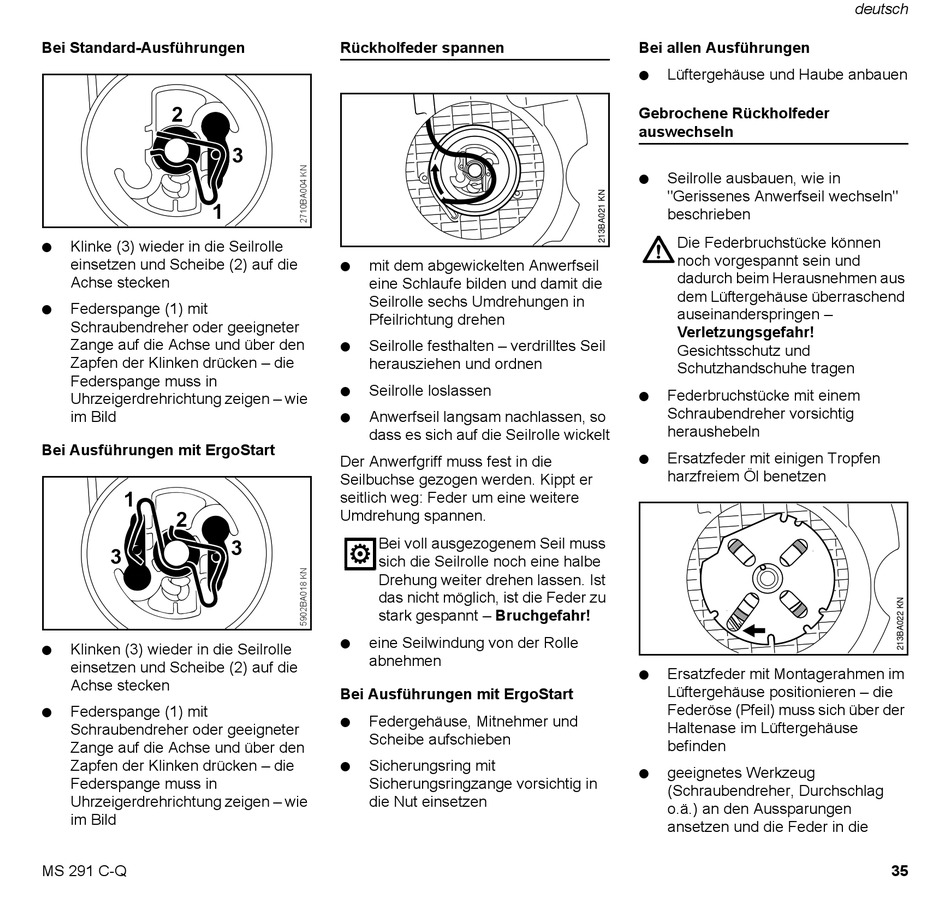

Stihl MS 291 C-Q Gebrauchsanleitung Seite 37

Bei Standard-Ausführungen
2
1
N Klinke (3) wieder in die Seilrolle
einsetzen und Scheibe (2) auf die
Achse stecken
N Federspange (1) mit
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
Bei Ausführungen mit ErgoStart
1
2
3
N Klinken (3) wieder in die Seilrolle
einsetzen und Scheibe (2) auf die
Achse stecken
N Federspange (1) mit
Schraubendreher oder geeigneter
Zange auf die Achse und über den
Zapfen der Klinken drücken – die
Federspange muss in
Uhrzeigerdrehrichtung zeigen – wie
im Bild
MS 291 C-Q
Rückholfeder spannen
3
N mit dem abgewickelten Anwerfseil
eine Schlaufe bilden und damit die
Seilrolle sechs Umdrehungen in
Pfeilrichtung drehen
N Seilrolle festhalten – verdrilltes Seil
herausziehen und ordnen
N Seilrolle loslassen
N Anwerfseil langsam nachlassen, so
dass es sich auf die Seilrolle wickelt
Der Anwerfgriff muss fest in die
Seilbuchse gezogen werden. Kippt er
seitlich weg: Feder um eine weitere
Umdrehung spannen.
Bei voll ausgezogenem Seil muss
3
sich die Seilrolle noch eine halbe
Drehung weiter drehen lassen. Ist
das nicht möglich, ist die Feder zu
stark gespannt – Bruchgefahr!
N eine Seilwindung von der Rolle
abnehmen
Bei Ausführungen mit ErgoStart
N Federgehäuse, Mitnehmer und
Scheibe aufschieben
N Sicherungsring mit
Sicherungsringzange vorsichtig in
die Nut einsetzen
Bei allen Ausführungen
N Lüftergehäuse und Haube anbauen
Gebrochene Rückholfeder
auswechseln
N Seilrolle ausbauen, wie in
"Gerissenes Anwerfseil wechseln"
beschrieben
Die Federbruchstücke können
noch vorgespannt sein und
dadurch beim Herausnehmen aus
dem Lüftergehäuse überraschend
auseinanderspringen –
Verletzungsgefahr!
Gesichtsschutz und
Schutzhandschuhe tragen
N Federbruchstücke mit einem
Schraubendreher vorsichtig
heraushebeln
N Ersatzfeder mit einigen Tropfen
harzfreiem Öl benetzen
N Ersatzfeder mit Montagerahmen im
Lüftergehäuse positionieren – die
Federöse (Pfeil) muss sich über der
Haltenase im Lüftergehäuse
befinden
N geeignetes Werkzeug
(Schraubendreher, Durchschlag
o.ä.) an den Aussparungen
ansetzen und die Feder in die
